Simulation des flux de vent


Liste

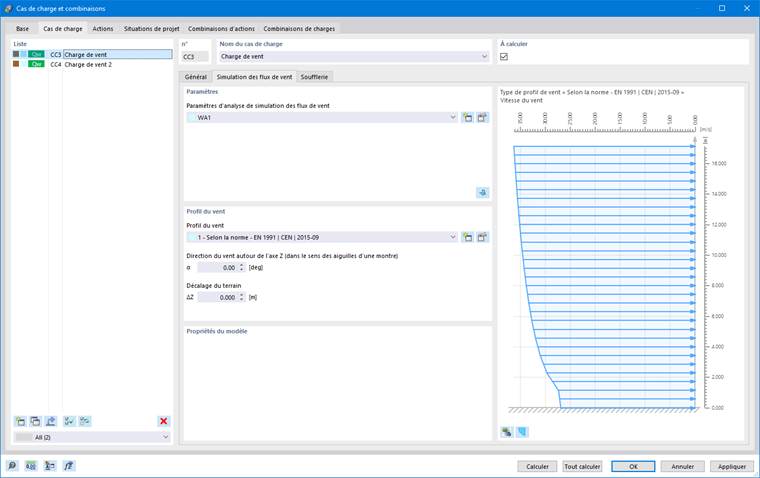

Tous les cas de charge (CC) du modèle sont répertoriés dans la partie gauche de l’onglet « Cas de charge ». Vous pouvez y créer un nouveau CC, le copier ou le supprimer. Les autres fonctions disponibles à l’aide des boutons situés en fin de liste sont décrites dans le tableau ci-dessous.

Informations

Chaque cas de charge est associé à des « Paramètres pour l’analyse de simulation des flux de vent » et à un « Profil de vent ».

Icône de Créer un nouveau cas de charge Crée un nouveau cas de charge
Icône de Copier les cas de charge sélectionnés Copie les cas de charge sélectionnés
Icône Ajouter des charges à un cas de charge nouveau ou existant Ajoute des charges à un cas de charge nouveau ou existant
Icône Inverser la sélection des cas de charge Sélectionne tous les cas de charge
Icône Supprimer les cas de charge sélectionnés Inverse la sélection des cas de charge dans la liste

Paramètres

Dans cette zone, assignez les « Paramètres pour l'analyse de simulation des flux de vent » (WA) au cas de charge sélectionné.

Vous pouvez sélectionner « WA » dans la liste ou créer un nouveau type de paramètres pour l’analyse de simulation des flux de vent à l’aide du bouton Icône de Créer un nouveau cas de charge . Pour modifier les paramètres pour l’analyse de simulation des flux de vent sélectionnés, cliquez sur  Icône Modifier les paramètres de l'analyse de simulation de vent . La boîte de dialogue « Paramètres d’analyse de simulation des flux de vent » est décrite dans le chapitre Paramètres d’analyse de simulation des flux de vent.

Astuce

Vous pouvez créer plusieurs paramètres. Assignez ensuite celui qui convient à chaque cas de charge.

Calcul dans RWIND 3

Vous pouvez également démarrer RWIND 3 en cliquant sur : Icône de Calculer la simulation du vent dans le coin droit de la zone « Paramètres ». Cette fonction exporte les données du modèle relatives à l’un des cas de charge vers RWIND 3.

Vous pouvez y consulter les paramètres de la soufflerie, le maillage, la simplification du modèle, etc. Si nécessaire, vous pouvez ajuster les paramètres. Voici un exemple de procédure courante :

  • Lancer le calcul RWIND 3.
  • Vérifiez les résultats.
  • Quittez RWIND 3 et revenez à RFEM 6/RSTAB 9.
  • Calculer les cas de charge restants, le cas échéant.
  • Inspectez les charges importées dans la fenêtre de travail et les tableaux.
  • Combinez les cas de charge de vent avec d’autres cas de charge dans les combinaisons de charges et de résultats, le cas échéant.
  • Lancez enfin le calcul des déformations et des efforts internes.

Pour plus d'informations, consultez cet article de la Base de connaissances.

Important

Le bouton Icône de Calculer la simulation du vent est utilisé pour un nouveau calcul, mais également pour vérifier les résultats de la simulation après avoir calculé un CC Icône de Calculer ou tous les CC Icône de Tout calculer .

Profil de vent

Dans cette zone, assignez le « Profil de vent » au cas de charge sélectionné. Vous pouvez créer un nouveau profil de vent en cliquant sur  Icône de Créer un nouveau cas de charge . Pour modifier le profil de vent sélectionné, cliquez sur  Icône Modifier les paramètres de l'analyse de simulation de vent . La boîte de dialogue « Profil de vent » est décrite dans le chapitre Profil de vent.

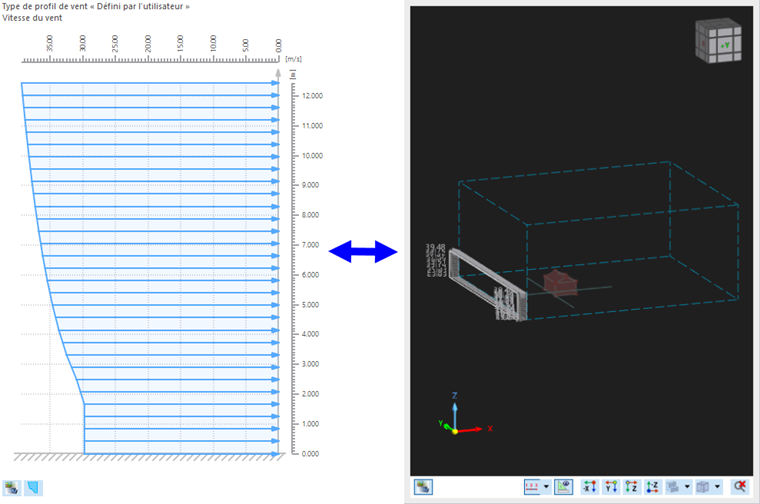

Le profil du vent est affiché dans la partie droite de la fenêtre. Vous pouvez basculer entre le profil de vitesse et le profil d’intensité de turbulence à l’aide du bouton Icône pour basculer entre la vitesse et la turbulence . Le bouton Icône de la vue bitmap ou réelle permet de basculer entre l’affichage du profil de vent et de la soufflerie.

La « Direction du vent » affecte l’exposition au vent du modèle. L’angle α pour définir la direction du vent se réfère à l’axe X global positif du modèle. La rotation est définie dans le sens horaire autour de l’axe Z positif.

L’option « Décalage du terrain » contrôle quelle partie du bâtiment est exposée au vent. La valeur par défaut est zéro, ce qui signifie que le vent souffle autour du point le plus bas du modèle. Si le modèle contient un sous-sol ou des fondations, par exemple, le niveau du terrain doit être adapté en conséquence. La valeur se rapporte à l’orientation de l’axe Z global : S'il pointe vers le haut, une valeur positive déplace le modèle vers le bas. Cela signifie qu’il est impossible de définir un terrain incliné.

Si vous souhaitez déplacer le modèle vers le haut, modélisez l’écoulement sous la structure (Modèle en l’air), vous devez ensuite définir le terrain, puis le déplacer vers le bas. Pour en savoir plus sur la définition du terrain et la création du décalage, consultez le chapitre Mesh Settings .

L’image suivante montre le décalage final du terrain (plan horizontal).

Options

L’option « Définir les données expérimentales de la soufflerie » vous permet de définir une pression expérimentale à des « Points de résultat de surface supplémentaires ». Cocher la case ouvre un nouvel onglet « Données expérimentales » pour la saisie des données et les paramètres nécessaires, voir le chapitre Données expérimentales pour en savoir plus.
La deuxième option « Utiliser les données expérimentales pour l’analyse statique » permet le post-traitement des données expérimentales spécifiées à l’aide de l'analyse statique dans RFEM.
