Drewniana hala tenisowa: połączenie analizy konstrukcyjnej i innowacyjnego fundamentowania

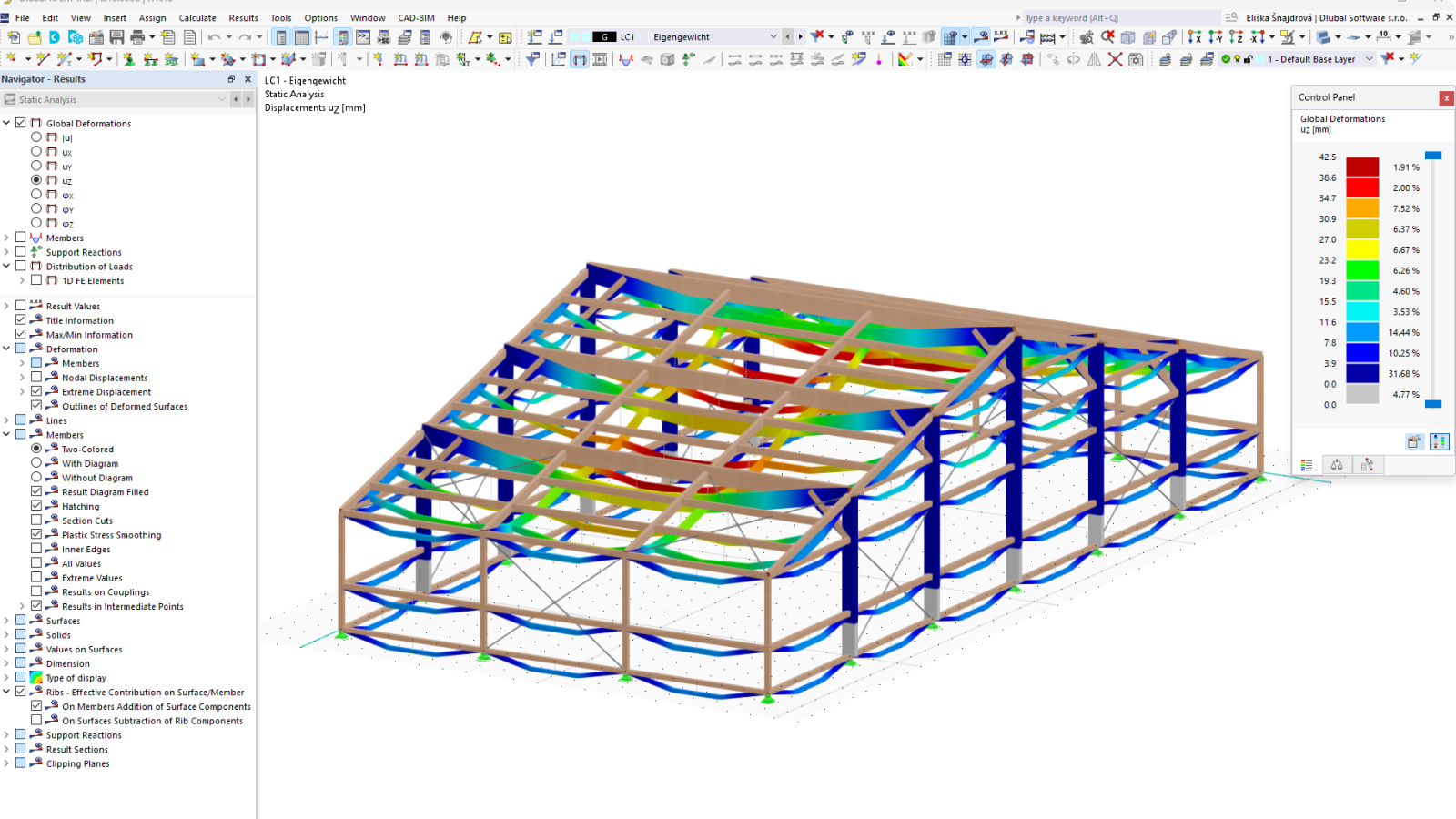

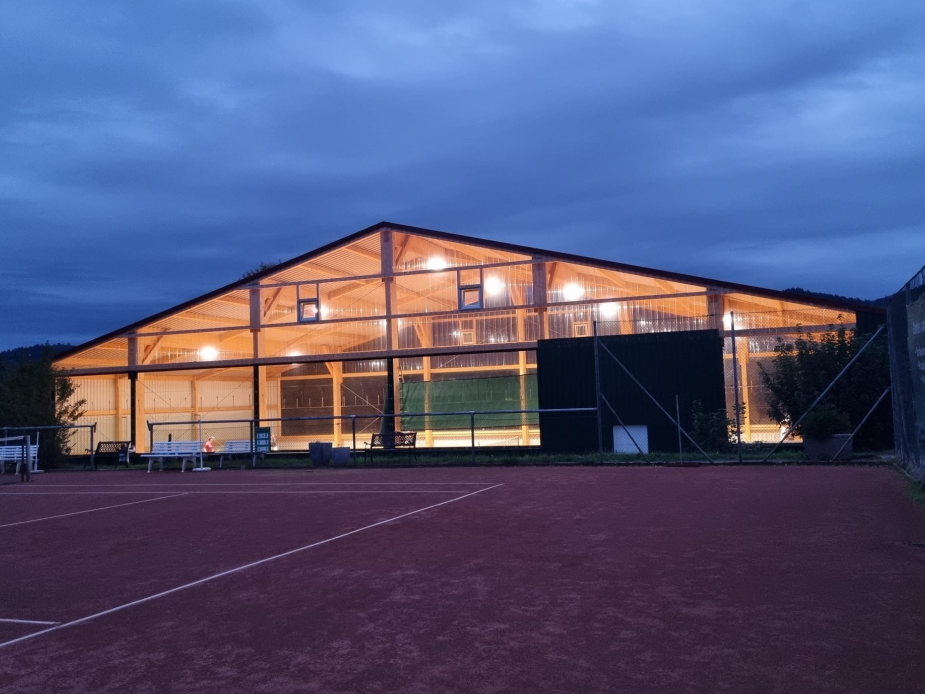

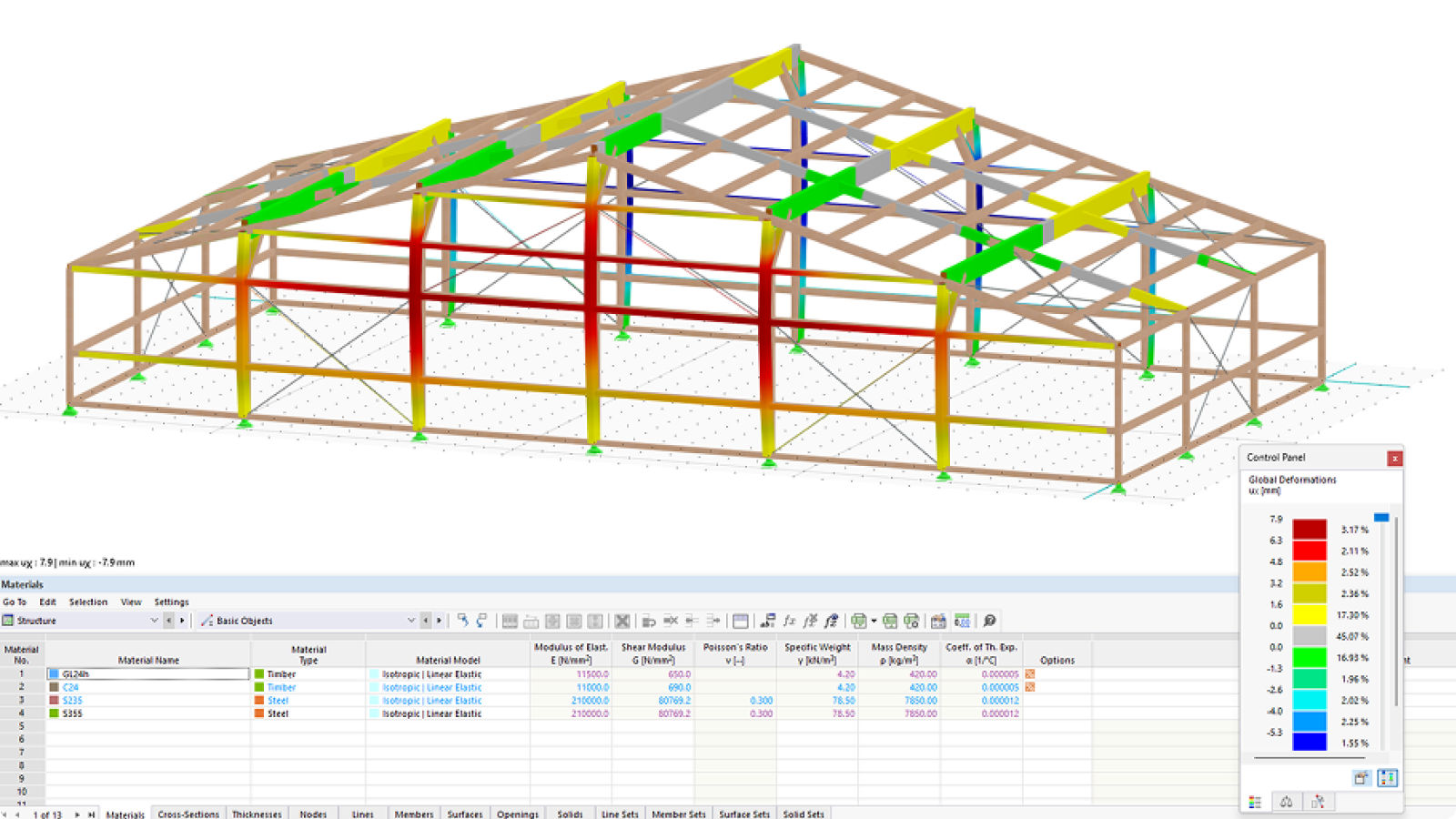

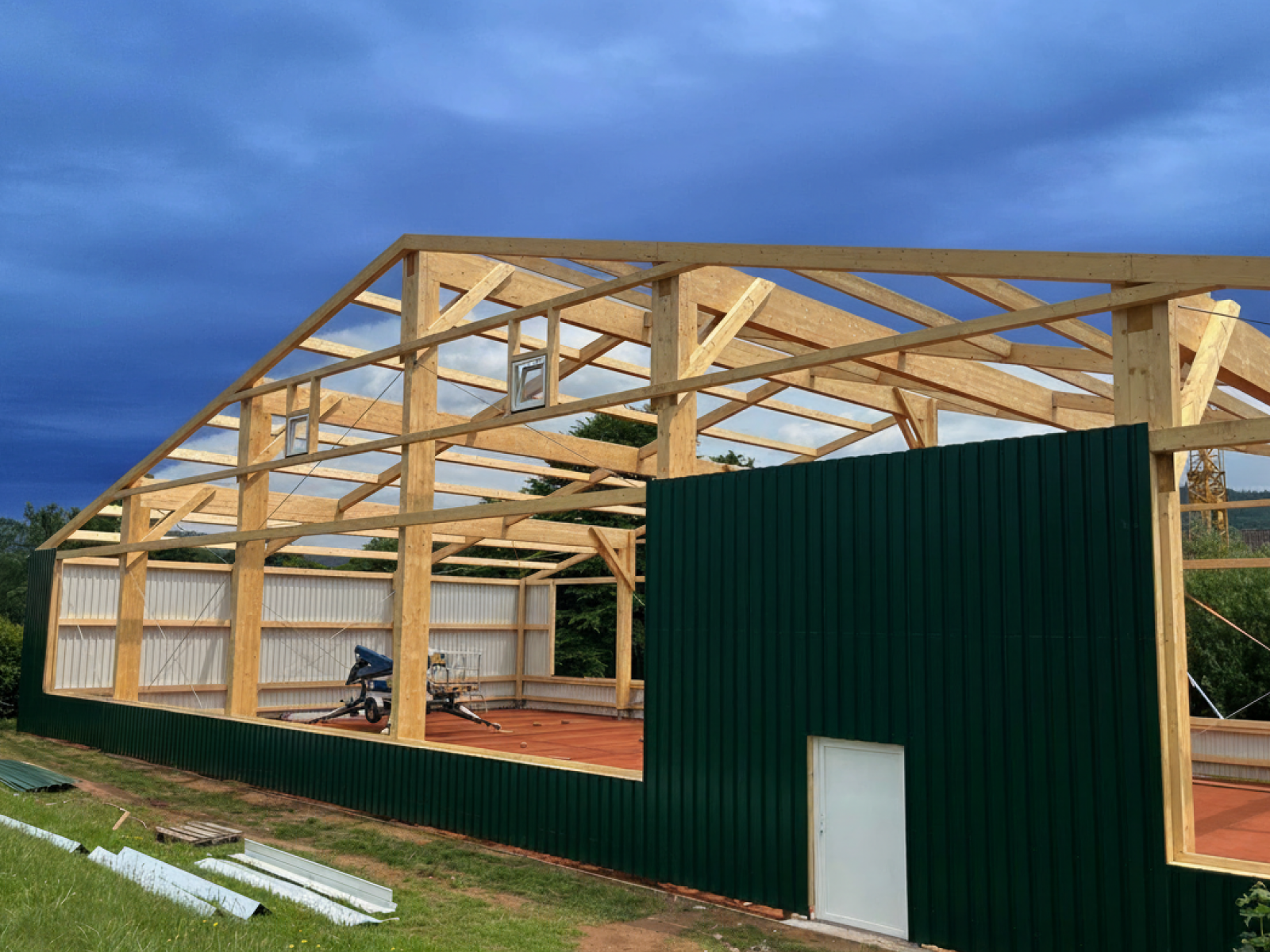

Hala tenisowa ma maksymalne wymiary około 36,0 m x 18,0 m oraz wysokość około 9,4 m. Została wykonana w tradycyjnej konstrukcji drewnianej. Pionowe przenoszenie obciążeń odbywa się przez płatwie, belki pomocnicze i dźwigary na słupy drewniane, a następnie na mikropale wkręcane. Usztywnienie hali w kierunku podłużnym zapewniają drewniane ramy, a w kierunku poprzecznym stężenia diagonalne ze stali.
Ważne funkcje w RFEM, które ułatwiają pracę
Dla Martina Grelli szczególnie dwie funkcje w RFEM są bardzo pomocne. Po pierwsze funkcja „Obciążenia prętowe z obciążeń powierzchniowych”, która ogromnie ułatwia mu pracę, gdy obciążenia powierzchniowe muszą zostać przyłożone do prętów. Funkcja ta oszczędza dużo czasu, ponieważ automatyzuje proces i prawidłowo rozkłada obciążenia na odpowiednie pręty.
Po drugie interfejs między RFEM a Tekla Structures jest funkcją, z której często korzysta. Umożliwia on bezpośrednie przeniesienie modelu statycznego wraz z informacjami o przekrojach do Tekli. Dzięki temu nie trzeba ręcznie przenosić każdego szczegółu, lecz można szybko kontynuować pracę nad tym samym modelem w projektowaniu szczegółowym. Znacząco zwiększa to efektywność i ogranicza liczbę błędów.
Mikropale wkręcane: elastyczne rozwiązanie dla konstrukcji lekkich
Mikropale wkręcane to złożone pale przemieszczeniowe zgodne z DIN EN 12699, wykonane z ocynkowanej ogniowo stali, częściowo ze zwojami gwintowanymi, jako przedłużalne fundamentowanie głębokie. Zewnętrzne średnice rur wynoszą około od 9,0 do 14,0 cm. W zależności od nośności gruntu są one wkręcane w podłoże na długość od 1,0 do 10,0 m.
Stanowią one bardzo skuteczne i proste rozwiązanie, przede wszystkim w przypadku konstrukcji lekkich, budynków modułowych lub słabo nośnych gruntów. Aktywują również stożek gruntu, który przejmuje ciężar gruntu, aby oprócz sił ściskających przenosić także siły rozciągające. W przypadku hali tenisowej było to idealne rozwiązanie, ponieważ grunt już istniał. Fundament można było wykonać bezpośrednio w wybranym miejscu, bez prac ziemnych. Dla nas jako projektantów zaletą jest również to, że nośność każdego pala możemy określić na podstawie momentu obrotowego powstającego podczas wkręcania pali.
