Valeurs de résultats sur les surfaces

Le bouton Affiche ou masque les valeurs de résultats des barres. Des fonctions spéciales sont disponibles pour les résultats des surfaces, ce qui permet une évaluation ciblée.

Affichage des valeurs de résultats

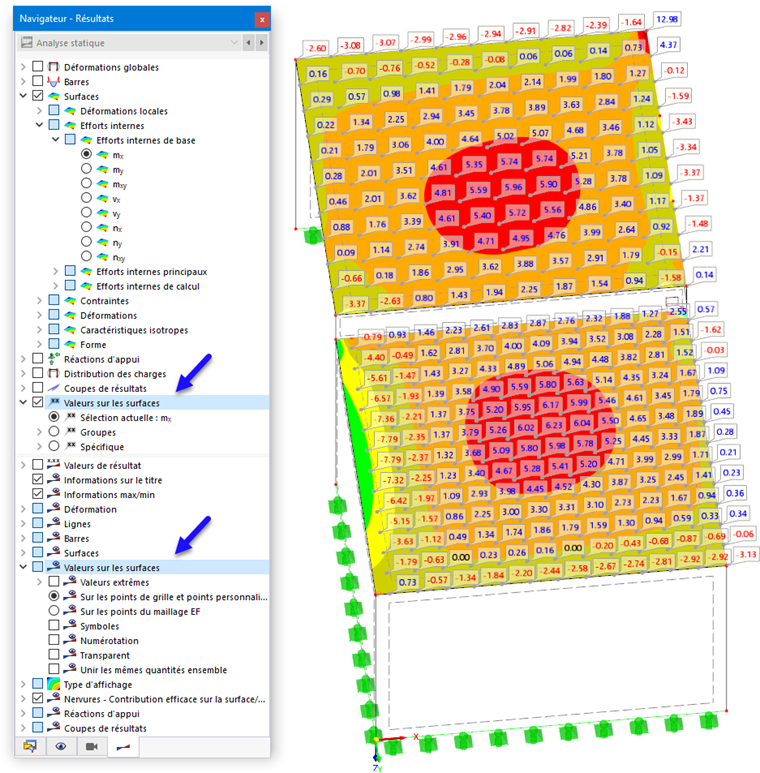

Dans « Navigateur - Résultats », vous pouvez contrôler si les valeurs des résultats sont affichées sur les surfaces et quels résultats sont détaillés. Utilisez les entrées Valeurs sur les surfaces disponibles dans les deux sections du navigateur.

La catégorie « Valeurs sur les surfaces » dans la partie supérieure permet d'activer ou de désactiver l'affichage des valeurs de résultats. Vous pouvez également définir ici le(s) type(s) de résultat dont les valeurs sont affichées.

La catégorie « Valeurs sur les surfaces » de la section inférieure gère certains paramètres qui vous permettent d'influencer la sortie et l'affichage des valeurs de résultats.

Catégorie de résultats pour les valeurs

Dans la partie supérieure du navigateur, définissez la catégorie de résultats à utiliser pour l'affichage des valeurs.

Sélection actuelle

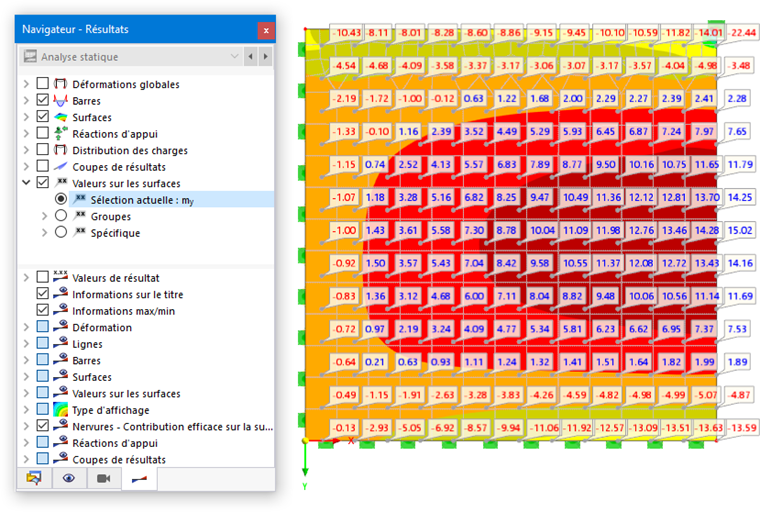

Le paramètre « Sélection actuelle » est aligné sur les résultats graphiques : Dans l'image ci-dessus, il s'agit des efforts internes de base m_y. Les valeurs de résultats du graphique actuel de déformations, d'efforts internes ou de contraintes sont ainsi affichées.

Groupes

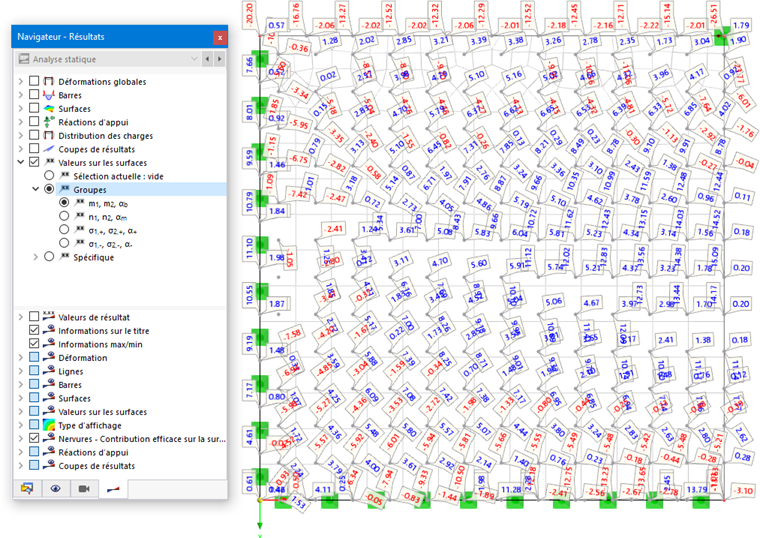

Le paramètre « Groupes » vous permet d'afficher deux valeurs de résultats à chaque point de résultats. Quatre groupes d'efforts internes, de moments et de contraintes sont disponibles. L'image ci-dessus montre le groupe des moments principaux m₁ et m₂. Les valeurs de grilles disposées sont tournées autour de l'angle α_b.

Spécifique

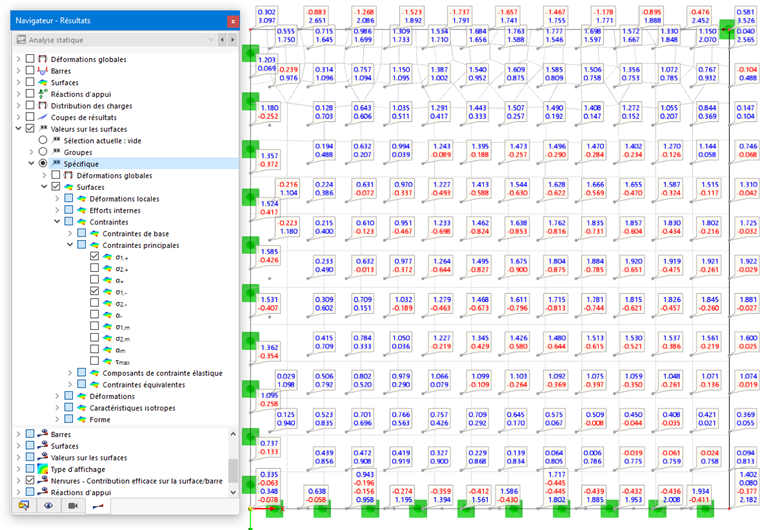

Les options du paramètre « Spécifique » vous permettent de définir individuellement les valeurs de résultats à afficher : déformations, efforts internes, contraintes, déformations. L'image ci-dessus montre les valeurs des contraintes principales disponibles sur les côtés positif et négatif de la surface, respectivement.

Paramètres pour les valeurs de résultats

Dans la partie inférieure du navigateur, vous pouvez définir les points d'affichage des valeurs de résultats et leur forme d'affichage.

Valeurs extrêmes

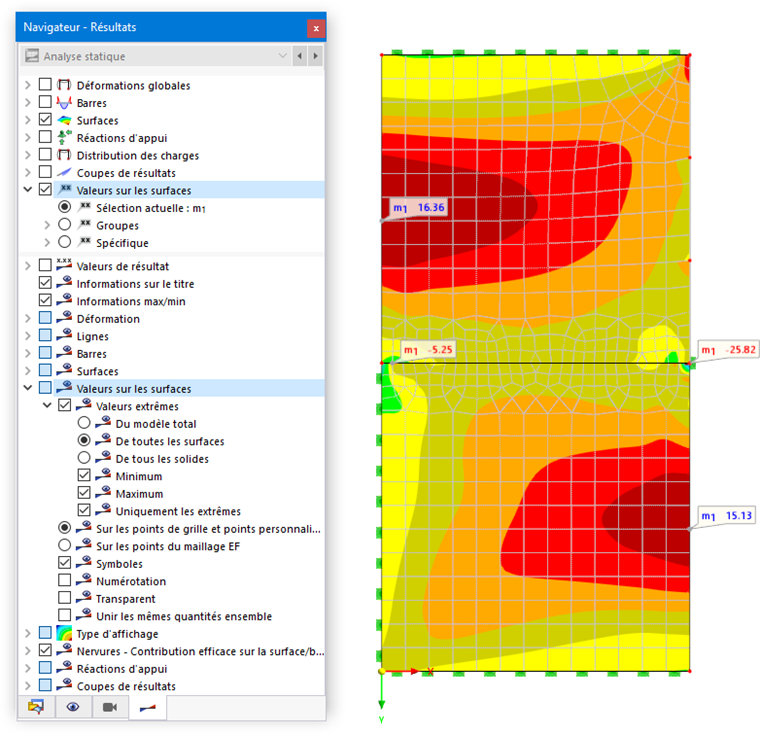

La case « Valeurs extrêmes » vous permet de contrôler si seules les valeurs extrêmes des résultats sont affichées. Selon le paramétrage, les valeurs minimales ou maximales respectives du modèle, des surfaces ou des solides s'affichent. L'image ci-dessus montre les moments principaux minimum et maximum m₁ disponibles dans chaque surface.

Sur les points de grille et points personnalisés/Sur les points du maillage EF

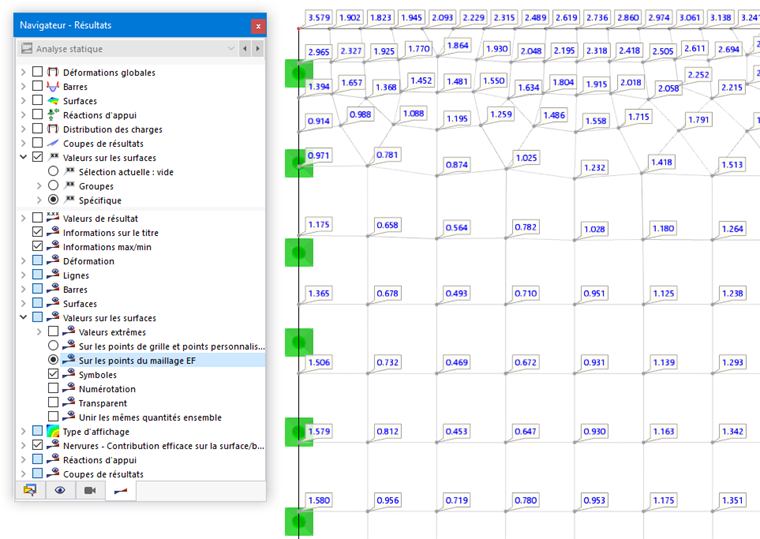

Les valeurs de résultats sont affichées soit dans les points de grille et dans les [[\} points de résultats de surface définis par l'utilisateur soit dans les points de maillage EF. L'image ci-dessus montre les contraintes équivalentes maximales σ_v disponibles aux nœuds du maillage.

Vous pouvez modifier les paramètres de la grille des résultats d'une surface dans la boîte de dialogue Modifier la fonction de surface . Les points de résultats définis par l'utilisateur sont, à leur tour, gérés par les {%}000030 types pour les surfaces]]. À l'aide du bouton vous pouvez définir directement les points de résultat de surface.

Symboles/Numérotation/Transparent

Les trois dernières cases à cocher « Valeurs sur les surfaces » dans la section inférieure du navigateur contrôlent l'affichage des valeurs.

• Symboles : Le type de résultat (u, m₁, σ_z) est également indiqué.
• Numérotation : Le numéro du point de grille G ou du point de maillage EF M est affiché.
• Transparent : Les valeurs sont affichées sans cadre ni arrière-plan.

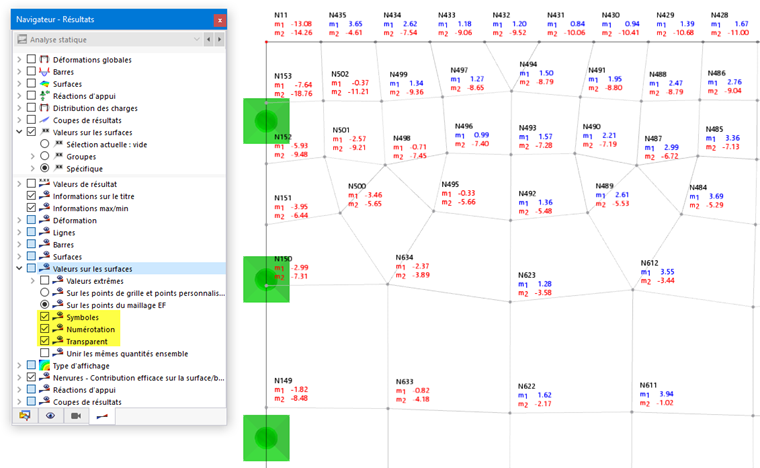

L'image suivante montre les moments principaux, y compris la numérotation des nœuds EF, dans une représentation transparente.

Ajustement de la couleur et de la police des valeurs de résultats

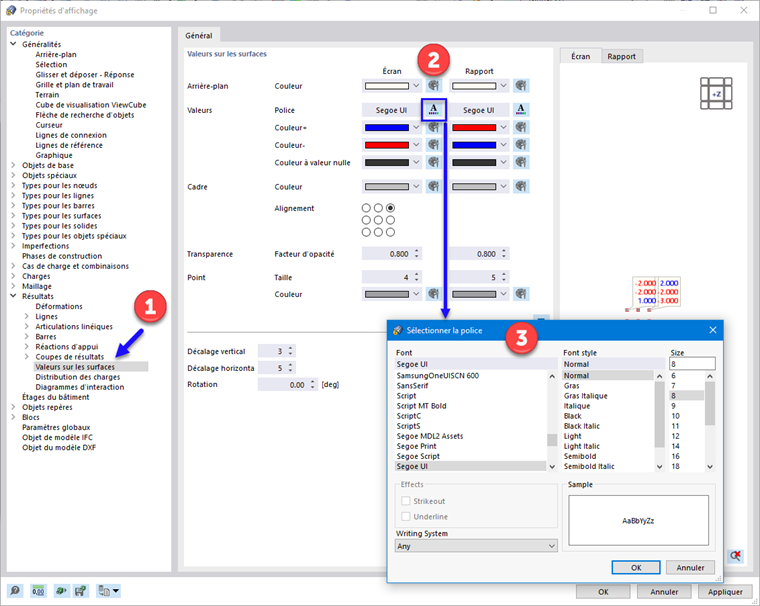

Pour ajuster les couleurs et la police des valeurs de résultats, cliquez sur Propriétés d'affichage dans le menu Options. Dans la boîte de dialogue « Propriétés d'affichage », ouvrez la catégorie Résultats. Sélectionnez Valeurs sur les surfaces.

Dans la section « Valeurs sur les surfaces », vous pouvez ajuster la couleur de l'arrière-plan ainsi que le cadre, la police, la disposition et la transparence. Les modifications sont affichées dans l'aperçu à droite.

Des spécifications distinctes pour l'« Écran » et le « Rapport » sont possibles. Lorsque les est activée, les modifications sont synchronisées pour les deux types de sortie.

Filtrer les valeurs de résultat

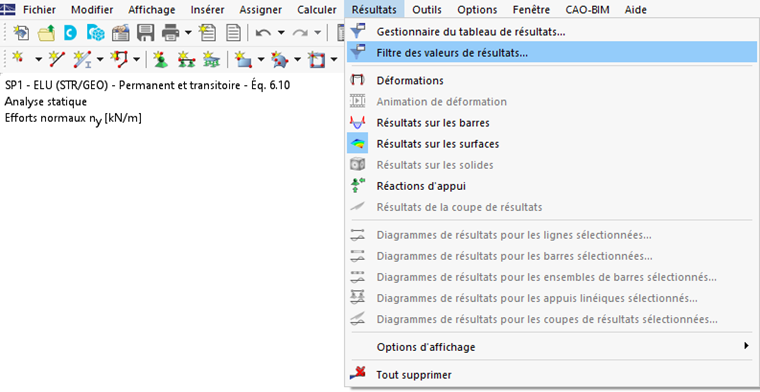

Il existe des options de filtre pour les valeurs de résultat que vous pouvez utiliser pour afficher les résultats. Dans le menu « Résultats », utilisez la fonction Filtre des valeurs de résultats pour ouvrir la boîte de dialogue « Filtre des valeurs de résultats ».

Le filtre des valeurs de résultat vous permet de définir des critères d'affichage des valeurs de résultat.

Ensemble de filtres actuel

La section supérieure gauche permet d'enregistrer les paramètres de filtre. Tous les résultats sont prédéfinis comme « Par défaut » sans restrictions.

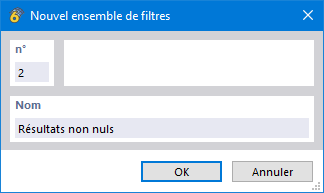

Pour enregistrer les paramètres des valeurs de résultat, cliquez sur le bouton . Entrez un nom dans la boîte de dialogue « Nouvel ensemble de filtres ».

Après avoir cliqué sur OK, vous pouvez définir les paramètres du nouvel ensemble de filtres. Ils sont ensuite disponibles pour évaluation dans la liste « Ensemble de filtres actuel ».

Valeurs

Définissez les types de résultats pour lesquels vous souhaitez définir des critères à l'aide des cases à cocher dans l'arborescence. Si vous cochez une case, vous pouvez spécifier les conditions pour ce type de résultat dans la section « Afficher selon les critères ».

Afficher selon les critères

Vous pouvez définir ici les conditions qui s'appliquent aux valeurs de résultat du type de résultat sélectionné. Dans la deuxième colonne, sélectionnez la comparaison à appliquer. Entrez la valeur appropriée dans la troisième colonne.

Pour définir un autre critère, sélectionnez l'entrée « ou » (chaque critère compte pour lui-même) ou « et » (chaque critère doit être rempli) dans la dernière colonne. Définissez ensuite la condition suivante dans la nouvelle ligne.

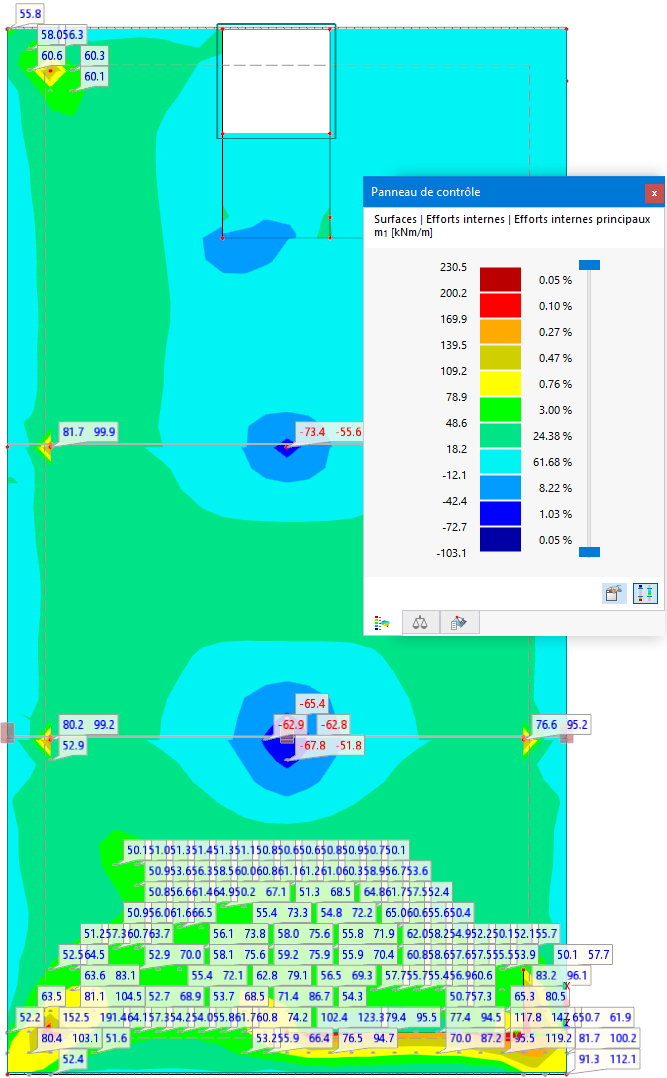

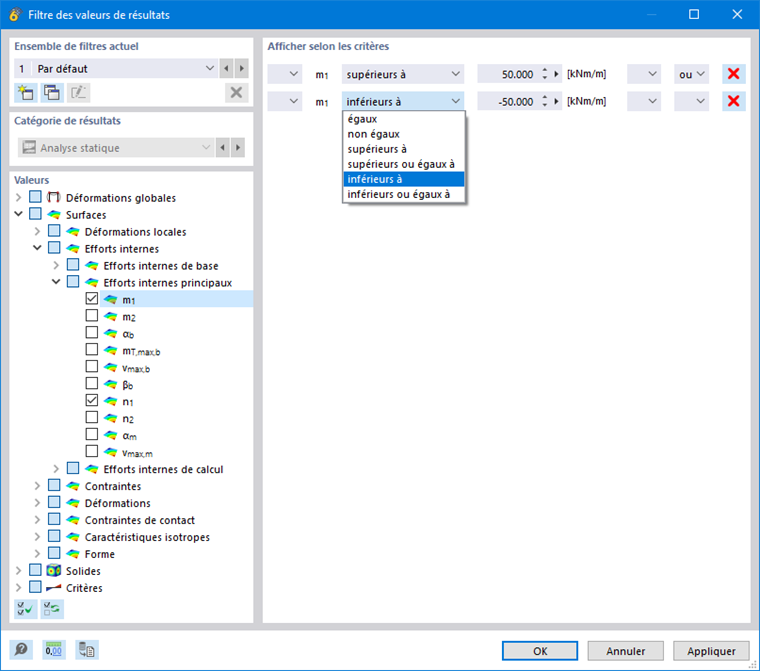

L'image Définition des critères de filtre pour les valeurs de résultat affiche les critères pour les moments surfaciques principaux. Avec ces spécifications, toutes les valeurs des moments m₁ comprises entre ± 50 kNm sont supprimées.
