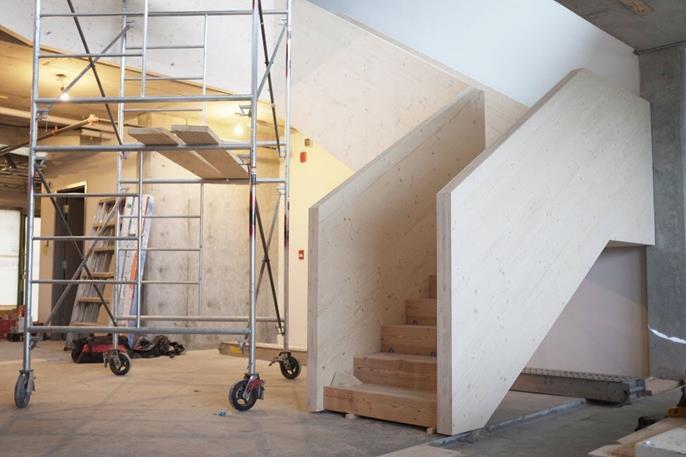

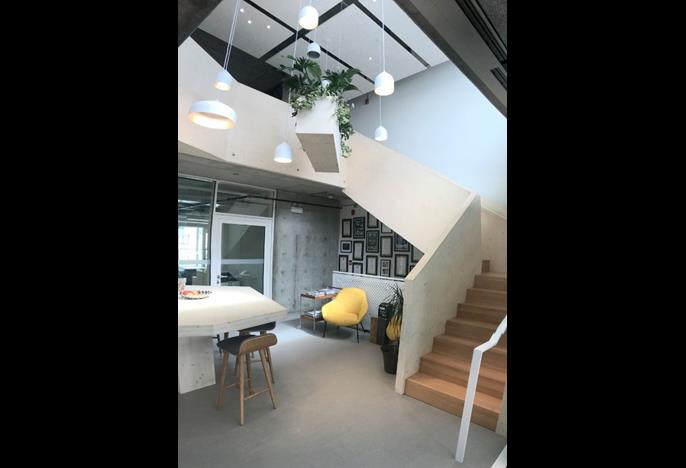

Schody z drewna klejonego krzyżowo w siedzibie Naikoon, Vancouver, Kanada

Szczegóły projektu

Płyty CLT zostały wyprodukowane i wstępnie obrobione przez KLH Austria. Technologia klejenia TS3, używana w tym projekcie, umożliwia łączenie produktów drewnianych poprzez styk, przy czym nie są potrzebne ani gwoździe, ani śruby. Ta technika łączenia jest idealna dla architektów i wykonawców budowlanych, którzy marzą o nieograniczonych możliwościach, takich jak długie belki drewniane, składane struktury czy dowolnie zakrzywione linie.

Pracownicy Naikoon oraz inne osoby zaangażowane w analizę statyczną uczestniczyły w intensywnym szkoleniu z ekspertami TS3. Celem szkolenia było przybliżenie badań i rozwoju TS3 oraz praktyczne zastosowanie techniki klejenia. Montaż schodów odbył się również wraz z zespołem TS3 i trwał nieco ponad tydzień.

Szczegóły konstrukcyjne

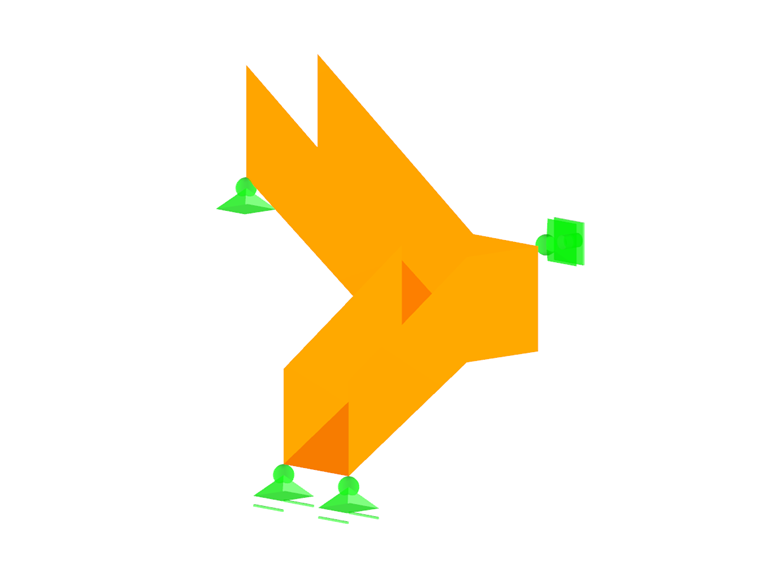

Schody z drewna klejonego krzyżowo są podparte jedynie na dole i górze, z unoszącym się podestem. Ze względu na geometrię, wymagane było sztywne połączenie, które mogłoby przyjmować momenty zginające i skręcające.

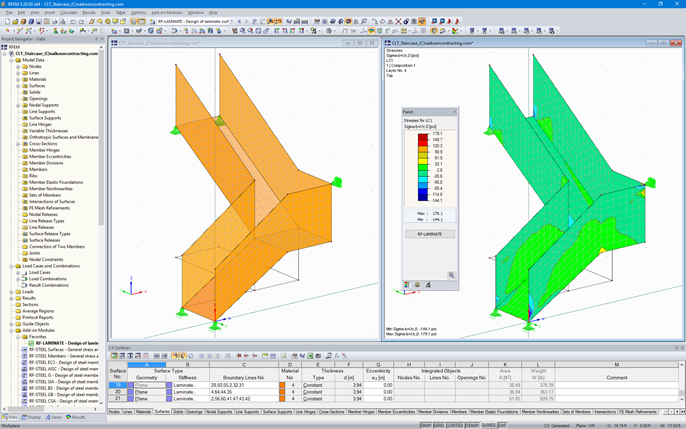

Konstrukcja została zaprojektowana w RFEM przy użyciu modułu dodatkowego RF-LAMINATE. Dzięki RF-LAMINATE możliwe było szybkie dostosowanie i wykonanie różnych połączeń CLT, aby badać odpowiednie zachowanie i rozkład naprężeń.

Ponieważ połączenia zawierają tylko warstwę kleju, obliczenia i projektowanie były stosunkowo proste w porównaniu do innych bardziej skomplikowanych rodzajów połączeń, które również mogłyby być brane pod uwagę w tej aplikacji.
