Funkcję tę można znaleźć w oknie dialogowym „Edytować podporę węzłową” i należy ją zdefiniować osobno dla każdej osi. Dzięki temu podpory węzłowe można szybko i automatycznie dostosować do zmian w zależności od nachylenia prętów.
Importowanie obrotu pręta w podpórkach węzłowych

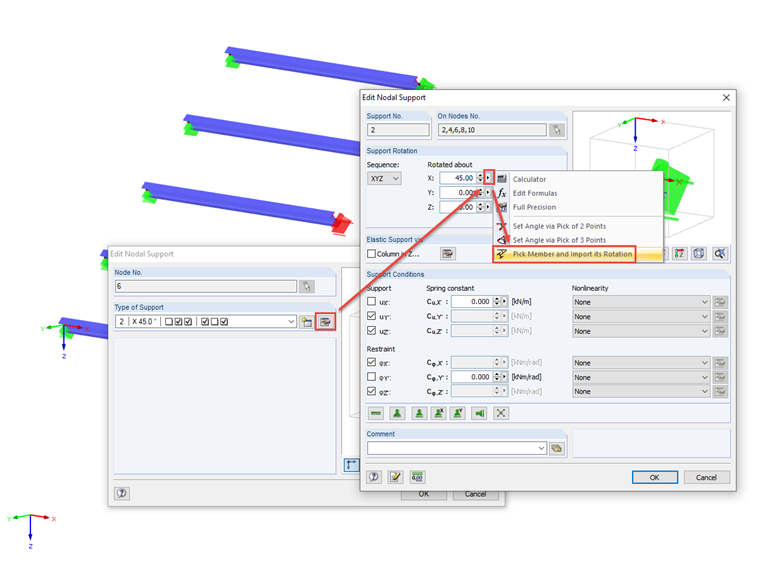

Möchte man in RSTAB oder RFEM ein Knotenlager an den Stabachsen des anschließenden Stabes ausrichten, geht das am einfachsten mit der Funktion "Stab wählen und dessen Stabdrehung übernehmen".
