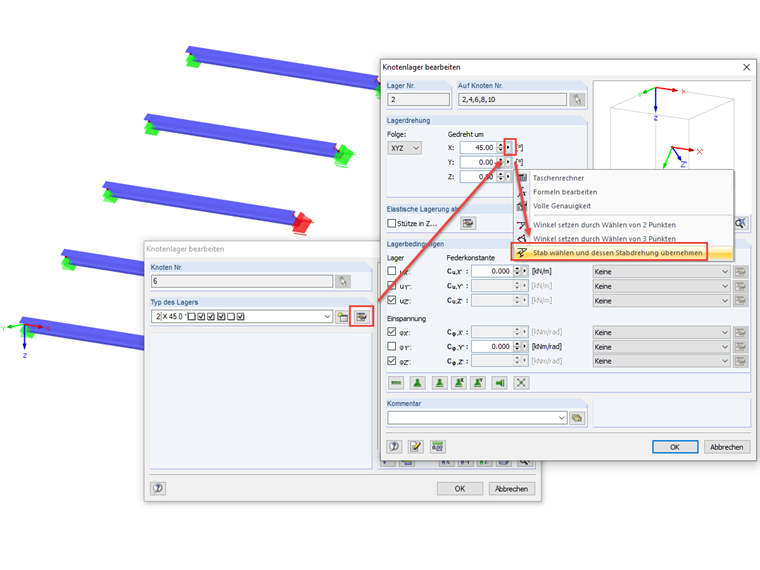

Diese befindet sich im Dialog "Knotenlager bearbeiten" und muss für jede Achse gesondert ausgeführt werden. Somit lassen sich die Knotenlager je nach Neigung der Stäbe schnell automatisch an etwaige Änderungen anpassen.
Stabdrehung bei Knotenlagern übernehmen

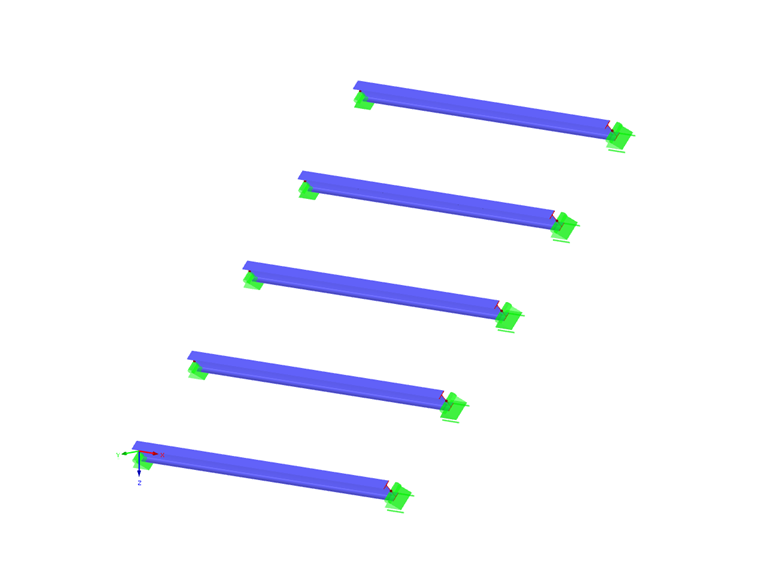

Möchte man in RSTAB oder RFEM ein Knotenlager an den Stabachsen des anschließenden Stabes ausrichten, geht das am einfachsten mit der Funktion "Stab wählen und dessen Stabdrehung übernehmen".
