Jednak efekty nieliniowe należy dezaktywować tylko do celów testowych, na przykład w celu znalezienia przyczyn niestateczności modelu, ponieważ te nieliniowości są czasami odpowiedzialne za błędy obliczeń.

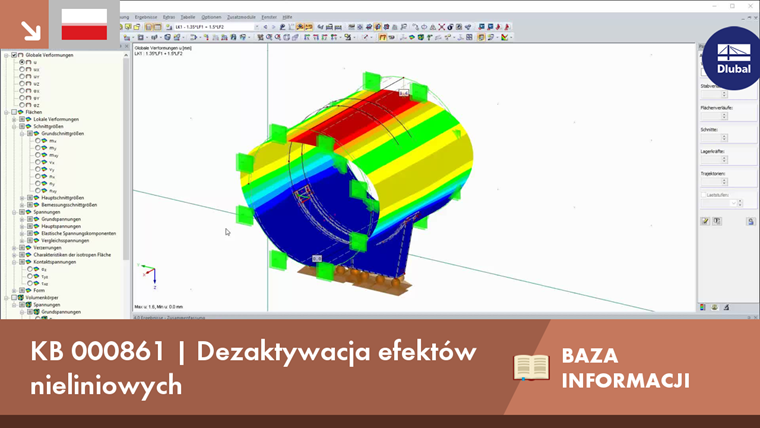

Dezaktywacja efektów nieliniowych

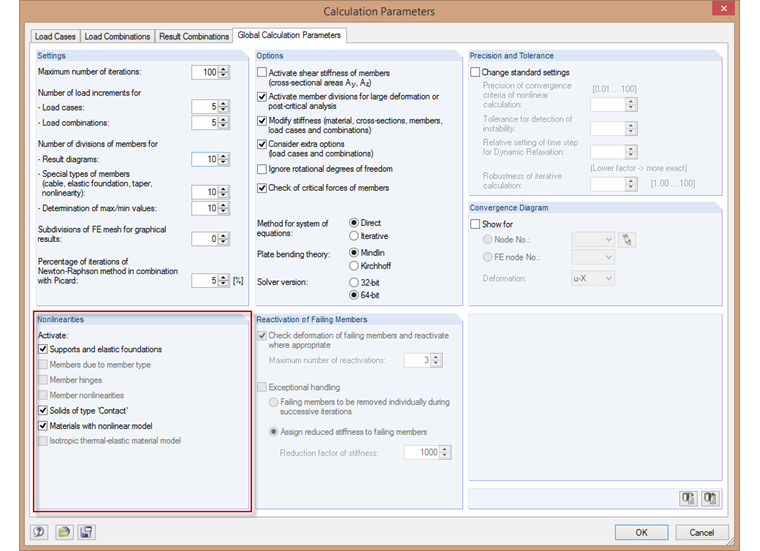

Jeżeli w modelu wykorzystywane są efekty nieliniowe, takie jak niszczenie podpór, fundamentów, nieliniowości prętów lub brył kontaktowych, można je wyłączyć w globalnych parametrach obliczeniowych.
Autor
Pan Langhammer jest odpowiedzialny za rozwój konstrukcji z betonu zbrojonego oraz zapewnia wsparcie techniczne naszym klientom.
