Program RSTAB 9 do wymiarowania konstrukcji szkieletowych | Obliczanie i wyniki

Wybierz parametry obliczeniowe pasujące do Twojego projektu: Obliczenia można przeprowadzić dla wszystkich typów prętów według analizy liniowej, drugiego rzędu, analizy dużych odkształceń. Ta opcja dostępna jest dla przypadków obciążeń i kombinacji obciążeń. Dodatkowe parametry obliczeniowe można ustawić specjalnie dla przypadków obciążeń oraz kombinacji obciążeń i wyników, co gwarantuje dużą elastyczność w zakresie metody obliczeniowej i szczegółowych specyfikacji.

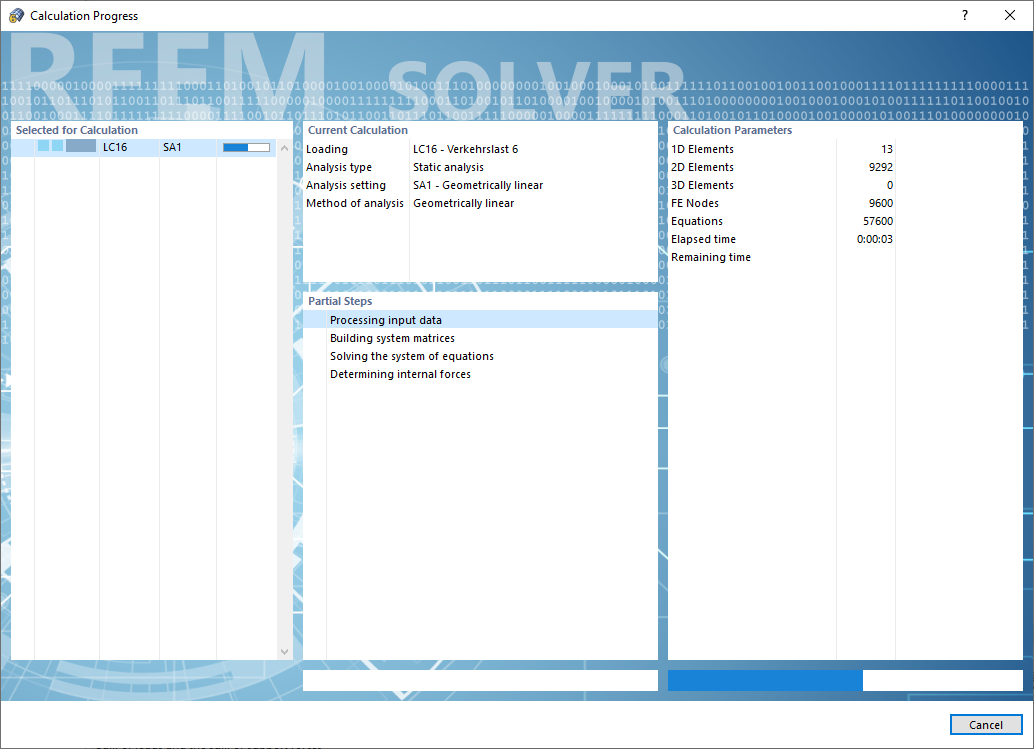

Przekonaj się do jądra obliczeń, zoptymalizowanej sieci i nieograniczonej obsłudze systemów wieloprocesorowych. Możliwe są równoległe obliczenia liniowych przypadków obciążeń i kombinacji obciążeń przez kilka procesorów jednocześnie bez dodatkowych wymagań dotyczących pamięci RAM. Macierz sztywności tworzona jest tylko raz. Dzięki temu nawet duże układy konstrukcyjne mogą być obliczane za pomocą szybkiego solwera bezpośredniego.
Jeżeli konieczne jest obliczenie wielu kombinacji obciążeń dla modeli, program uruchamia równolegle kilka solwerów (po jednym na każdy rdzeń). Wówczas każdy solwer oblicza kombinację obciążeń, dzięki czemu można lepiej wykorzystać rdzenie.
Podczas obliczeń można dokładnie śledzić rozwój odkształcenia na wykresie, a tym samym dokładnie ocenić zachowanie zbieżności.

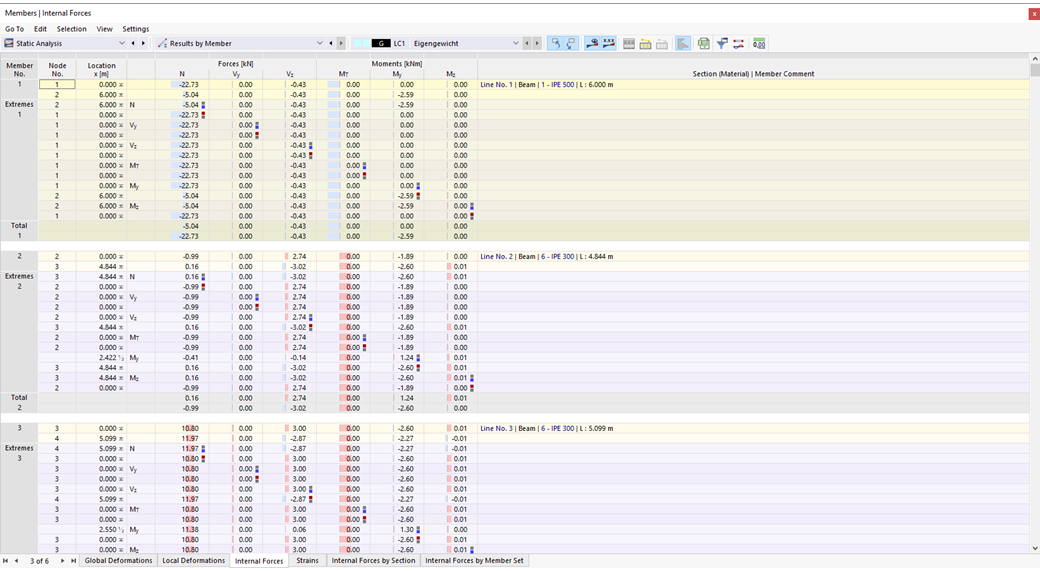

Dostosuj wyświetlanie danych do indywidualnych preferencji. Wykresy wyników dla prętów, powierzchni (RFEM) i podpór można dowolnie konfigurować. Można zdefiniować wygładzenie wykresów z podaniem wartości średnich lub, w razie potrzeby, wyświetlić i ukryć rozkłady wyników. Opcja ta pozwala na właściwą ocenę wyników. Ponadto wszystkie wykresy można łatwo przenieść do raportu.

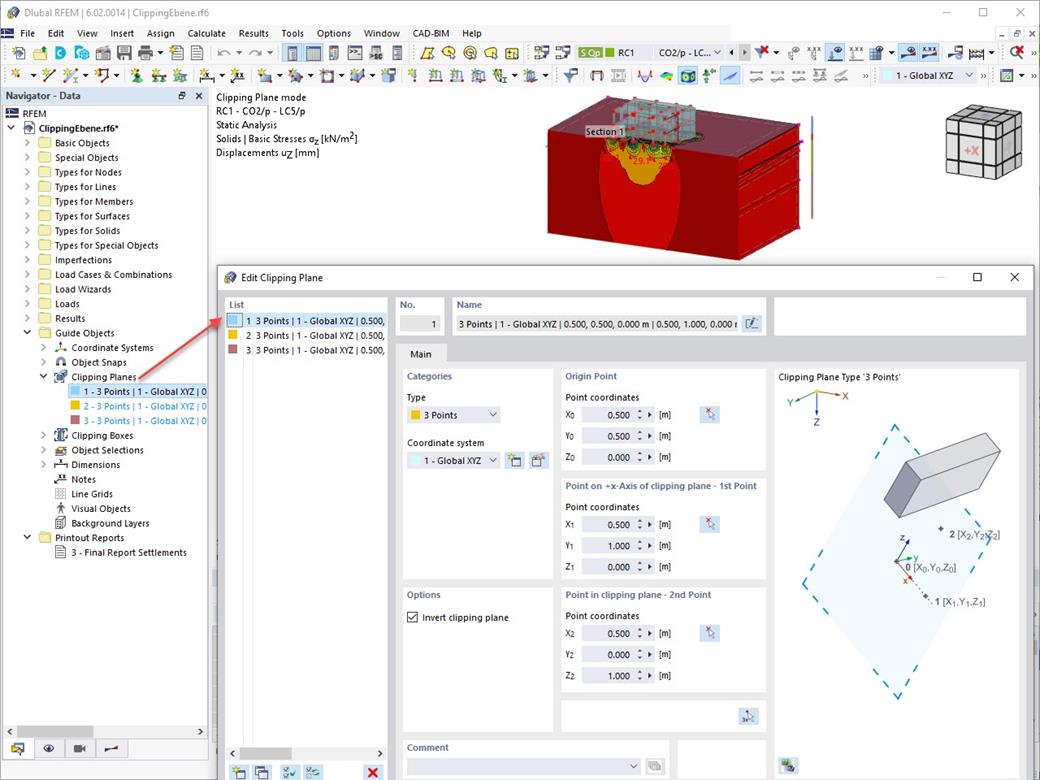

Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.

Dostępna jest funkcja wydruku zbiorowego dla danych modelu, obciążeń i wyników. Możesz tworzyć grafiki z różnych kierunków, które sam określasz. Na przykład, za pomocą jednego kliknięcia myszą można wydrukować wszystkie siły wewnętrzne w widoku izometrycznym.

Sam zdecyduj, jak obszerny powinien być wydruk i dostosuj go indywidualnie, korzystając z kryteriów wyboru. Po prostu utwórz szablony wydruku z istniejących projektów. Można ich używać wielokrotnie w swoich projektach.
