Die nichtlinearen Effekte sollten allerdings ausschließlich zu Testzwecken deaktiviert werden, beispielsweise um die Ursache für Instabilitäten des Modells zu finden, da mitunter Nichtlinearitäten für die Berechnungsabbrüche verantwortlich sind.

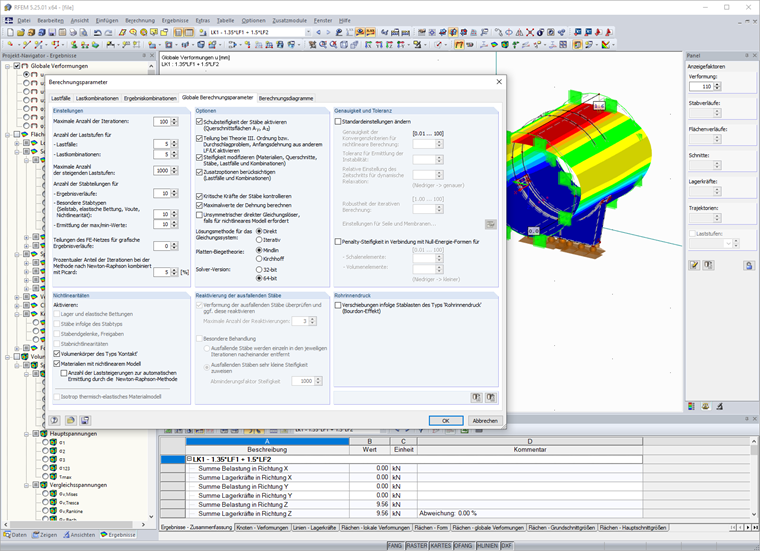

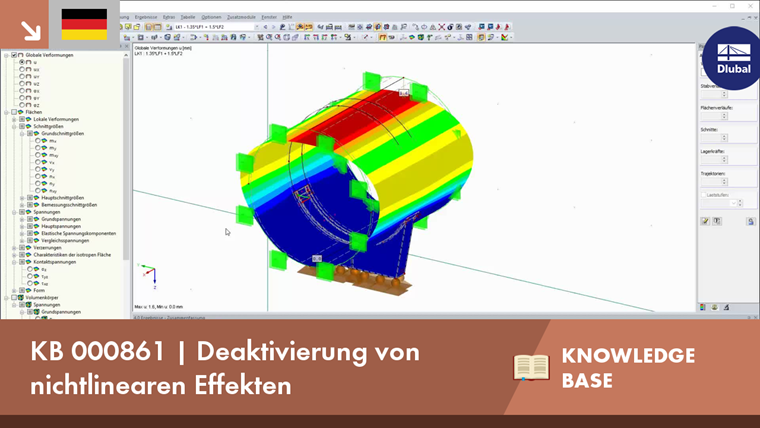

Deaktivierung von nichtlinearen Effekten
Wenn nichtlineare Effekte - wie zum Beispiel ausfallende Lager, Bettungen, Stabnichtlinearitäten oder Kontaktvolumina - im Modell verwendet werden, so ist es möglich, diese in den globalen Berechnungsparametern zu deaktivieren.
Autor
Herr Langhammer beschäftigt sich mit der Entwicklung im Bereich Stahlbeton und den Anwenderanfragen im Kundensupport.
