FAQ 000273 PL

1. grudnia 2017

Gerhard Rehm Ustawienia wyświetlania RFEM RSTAB

Zainstalowałem inną kartę graficzną. Niestety rendering w programie RSTAB nie działa poprawnie: grafika jest zniekształcona i poszarpana.

Jak przywrócić prawidłowe wyświetlanie?

Odpowiedź

W przypadku renderingu 3D program wykorzystuje technologię OpenGL, która musi być odpowiednio obsługiwana przez system operacyjny i kartę graficzną. Ponieważ nie każdy producent kart graficznych jest na tym samym poziomie technologii OpenGL, technologia firmy Microsoft jest wykorzystywana jako odniesienie. Używamy standardowych funkcji OpenGL32.dll ... OpenGL32.dll.

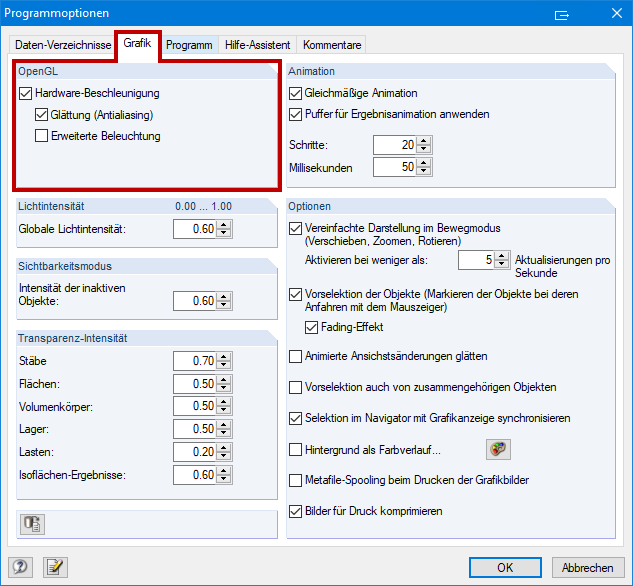

W programach RSTAB i RFEM można aktywować przyspieszanie sprzętowe (OpenGL): w menu "Opcje" wybrać opcję "Opcje programu", a następnie zaznaczyć lub odznaczyć odpowiednie pole wyboru w zakładce "Grafika". W tej samej zakładce można ustawić wygładzanie (wygładzanie), aby wygładzić postrzępione krawędzie. Te opcje stają się dostępne po ponownym uruchomieniu programu.

Wymienione opcje zależą od używanego sprzętu, dlatego zaleca się aktualizowanie sterownika karty graficznej. Informacje na temat sterownika można znaleźć w sekcji "Panel sterowania" -> "Sprzęt i dźwięk" -> "Menedżer urządzeń" -> "Adapter wyświetlania".

Słowa kluczowe

OpenGL Przyspieszanie sprzętowe Implementacja oprogramowania GDI
