FAQ 000273 CS

1. prosince 2017

Gerhard Rehm Nastavení zobrazení RFEM RSTAB

Nainstaloval jsem jinou grafickou kartu. Vykreslení v RSTABu bohužel nefunguje správně: obrázek je zkreslený a zubatý.

Jak lze obnovit správné zobrazení?

Odpověď

U 3D renderování používá program OpenGL technologii, která musí být odpovídajícím způsobem podporována operačním systémem a grafickou kartou. Protože ne každý výrobce grafických karet je na stejné úrovni s technologií OpenGL, používá se jako referenční technologie společnost Microsoft. Používáme standardní Windows OpenGL-Funkce ... OpenGL32.dll.

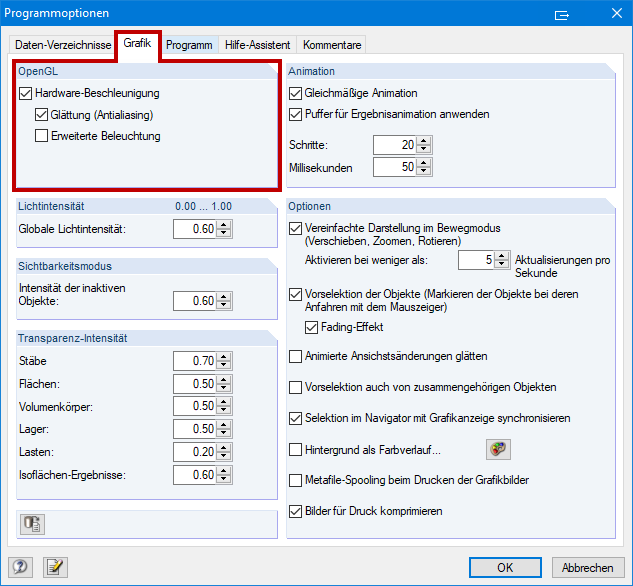

V programu RSTAB a RFEM můžeme aktivovat hardwarové zrychlení (OpenGL): V nabídce "Možnosti" vybereme možnost "Možnosti programu" a následně klikneme na příslušné zaškrtávací políčko na kartě "Grafiky". Na stejné záložce lze nastavit vylepšené vyhlazení (vyhlazení), aby se zjemnil okraje. Tyto možnosti jsou k dispozici po restartu programu.

Uvedené možnosti závisí na použitém hardwaru, doporučujeme aktualizovat ovladač grafické karty. Informace o ovladači vybereme příkazem "Ovládací panely" -> "Hardwarové a zvukové úlohy" -> "Správce zařízení" -> "Zobrazit adaptér".

Klíčová slova

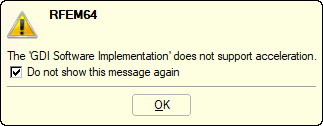

OpenGL Hardware zrychlení Implementace softwaru GDI
