Czy można wprowadzić tylko połowę symetrycznej konstrukcji? Ułatwi to modelowanie i przyspieszy obliczenia.

Odpowiedź

W programie RFEM i RSTAB nie jest możliwe wykorzystanie symetrii konstrukcji do obliczenia tylko połowy konstrukcji.

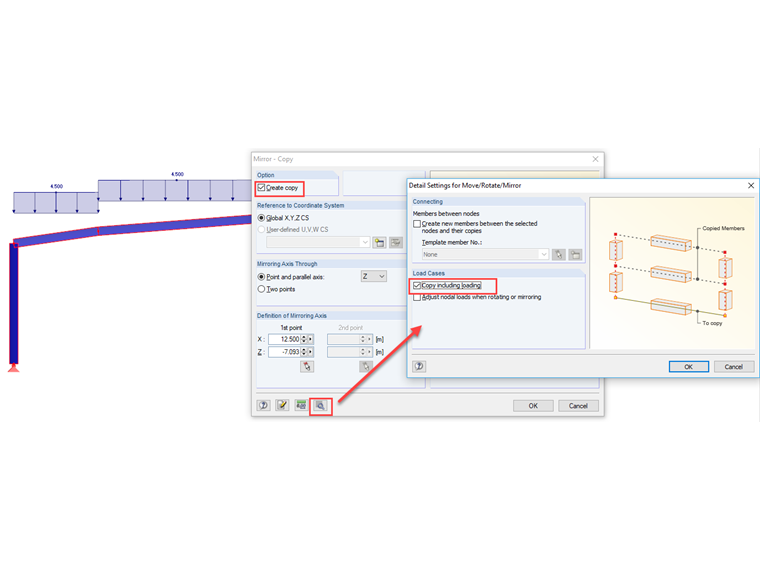

Możliwe jest jednak utworzenie tylko połowy konstrukcji wraz z obciążeniami, a następnie wygenerowanie drugiej połówki za pomocą menu "Edytować → Wybrać → Wszystkie", a następnie "Edytować → Lustro". W oknie dialogowym Odbicie należy wybrać opcję Utwórz kopię oraz opcję Kopiuj obejmującą załadowanie w obszarze [Szczegóły] (patrz Rysunek 01).

W ten sposób można pominąć podpory w osi odbicia i uzyskać bardziej realistyczne wyniki.

Słowa kluczowe

Lustro Symetria Podkonstrukcja
