FAQ 000610 CS

1. prosince 2017

Robert Vogl Výpočet RFEM RSTAB

Je možné zadat pouze polovinu symetrického uspořádání? To by usnadnilo modelování a urychlilo výpočet.

Odpověď

V programu RFEM a v programu RSTAB nelze použít symetrii konstrukce pro výpočet pouze poloviny konstrukce.

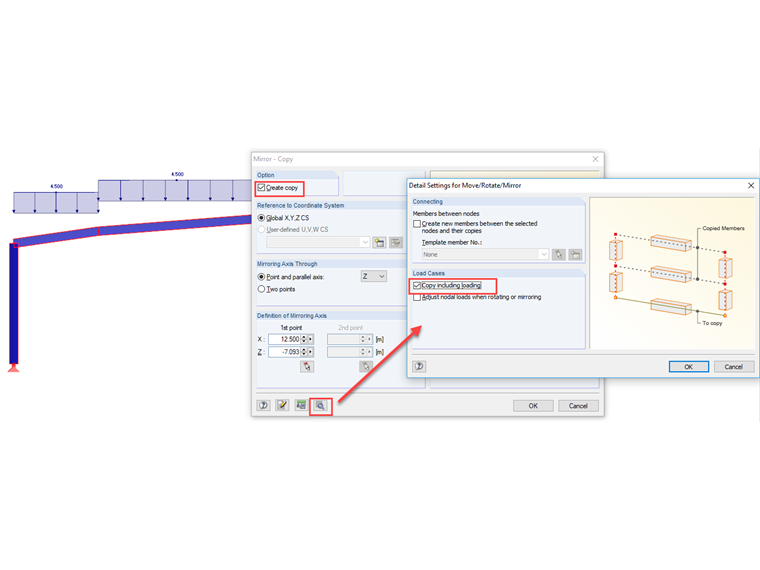

Je ovšem možné vytvořit pouze polovinu konstrukce včetně zatížení a pak druhou polovinu vygenerovat z hlavní nabídky v sekci Upravit → Vybrat → Všechny a následně z Upravit → Zrcadlit. V dialogu Zrcadlení je třeba zaškrtnout volbu 'Vytvořit kopii' a 'Kopírovat včetně zatížení' v sekci [Detaily] (viz obrázek 01).

Tímto způsobem lze podporovat v osci zrcadla a dosáhnout realističtějších výsledků.

Klíčová slova

Zrcadlení Symetrie Spodní konstrukce
