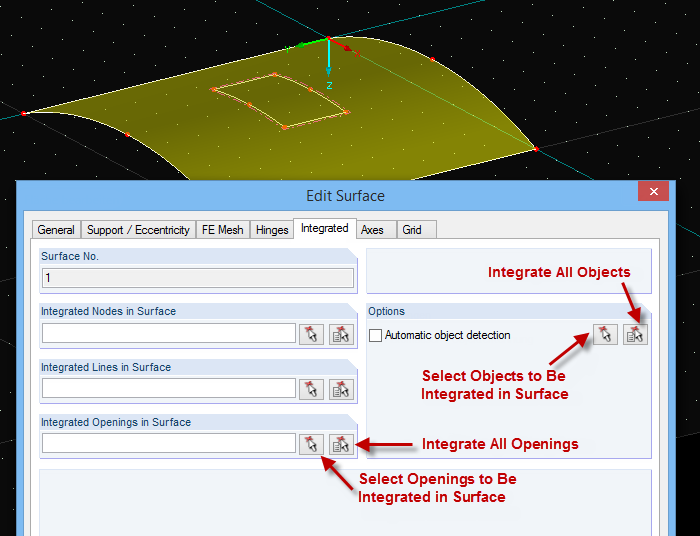

Aby zintegrować otwór (lub inne obiekty), należy przejść do zakładki "Zintegrowane" w oknie dialogowym "Edytować powierzchnię". Za pomocą przycisków wyboru można wybierać w całości lub w sposób wybiórczy węzły, linie i otwory możliwe do całkowania (patrz rysunek).
Pytanie
Dodałem otwór w zakrzywionej powierzchni czworobocznej. Jednak wyświetlana jest tylko obwiednia i brakuje samego otworu. Co poszło nie tak?
Aby zintegrować otwór (lub inne obiekty), należy przejść do zakładki "Zintegrowane" w oknie dialogowym "Edytować powierzchnię". Za pomocą przycisków wyboru można wybierać w całości lub w sposób wybiórczy węzły, linie i otwory możliwe do całkowania (patrz rysunek).
Solver równań zawiera zoptymalizowany generator siatki ES i obsługuje najnowszy procesor wielordzeniowy oraz technologię 64-bitową. Umożliwia równoległe obliczenia liniowych przypadków obciążeń i kombinacji obciążeń przez kilka procesorów jednocześnie bez dodatkowych wymagań dotyczących pamięci RAM: Macierz sztywności tworzona jest tylko raz. Technologia 64-bitowa i rozszerzone opcje pamięci RAM umożliwiają obliczanie złożonych układów konstrukcyjnych przy użyciu szybkiego i bezpośredniego solwera równań.
Podczas obliczeń zmiana odkształceń jest wyświetlany w formie wykresu. Pozwala to na przejrzystą ocenę zachowania zbieżności obliczeń.
Obciążenie może być przyłożone z wykorzystaniem przyrostów. Opcja przyrostu jest szczególnie przydatna w przypadku obliczeń według analizy dużych deformacji. W przypadku prętów można uwzględniać deformacje od ścinania oraz odnosić siły wewnętrzne do układu odkształconego lub nieodkształconego. Ponadto program RFEM umożliwia przeprowadzanie analiz postkrytycznych.
Obliczenia można przeprowadzić dla wszystkich typów prętów według analizy liniowej, drugiego rzędu, lub według analizy dużych odkształceń. Ta opcja dostępna jest dla przypadków obciążeń i kombinacji obciążeń. Dodatkowe parametry obliczeń można dostosowywać indywidualnie dla wybranych przypadków obciążeń, kombinacji obciążeń i kombinacji wyników. Zapewnia to dużą elastyczność przy wyborze metody obliczeń i szczegółowych ustawień.
Dla poszczególnych przypadkach obciążeń lub ich kombinacji istnieje możliwość modyfikacji sztywności materiałów, przekrojów, podpór węzłowych, liniowych i powierzchniowych, a także przegubów prętowych i przegubów liniowych dla wszystkich lub wybranych elementów. Ponadto możliwe jest uwzględnienie deformacji z innego przypadku obciążenia lub kombinacji obciążeń jako stanu początkowego układu.
