FAQ 002097 DE

Modellierung | Struktur RFEM 5.xx

Ich habe in einer gebogenen Quadrangelfläche eine Öffnung eingefügt. Es wird aber nur die Begrenzung angezeigt und nicht die eigentliche Aussparung. Was ist da schiefgelaufen?

Antwort

Der Grund ist, dass die Öffnung noch nicht integriert wurde, denn bei gebogenen Quadrangelflächen ist die automatische Objekterkennung deaktiviert.

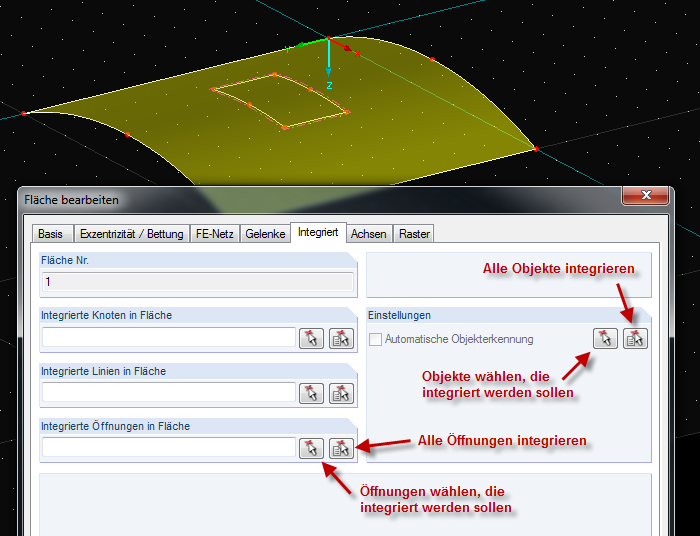

Um die Öffnung (oder andere Objekte) zu integrieren, gehen Sie im Dialog "Fläche bearbeiten" in den Reiter "Integriert". Mit den Selektionsbuttons können Sie integrierbare Knoten, Linien und Öffnungen komplett oder gezielt auswählen (siehe Bild).

Schlüsselwörter

Quadrangel, gebogen, Fläche, Öffnung, integriert
