Pytanie

Dlaczego nie są stosowane kolory przekrojów w protokole wydruku?

Odpowiedź:

Zapewne zdefiniowano różne kolory wyświetlania na ekranie i protokołu wydruku.

Otworzyć okno "Właściwości wyświetlania" za pomocą menu programu RFEM/RSTAB "Opcje → Właściwości wyświetlania → Edytować". Następnie dla każdej kategorii można wprowadzić np. odpowiednie ustawienia ekranu i protokołu wydruku dla przekrojów (patrz rysunek).

Jeżeli obie reprezentacje mają być identyczne, należy najpierw zaznaczyć opcję Dla ekranu i protokołu wydruku w sekcji „Identyczne ustawienia”. Wszystkie wprowadzone później w ustawieniach dane dotyczą w równym stopniu zarówno widoku na ekranie, jak i protokołu wydruku.

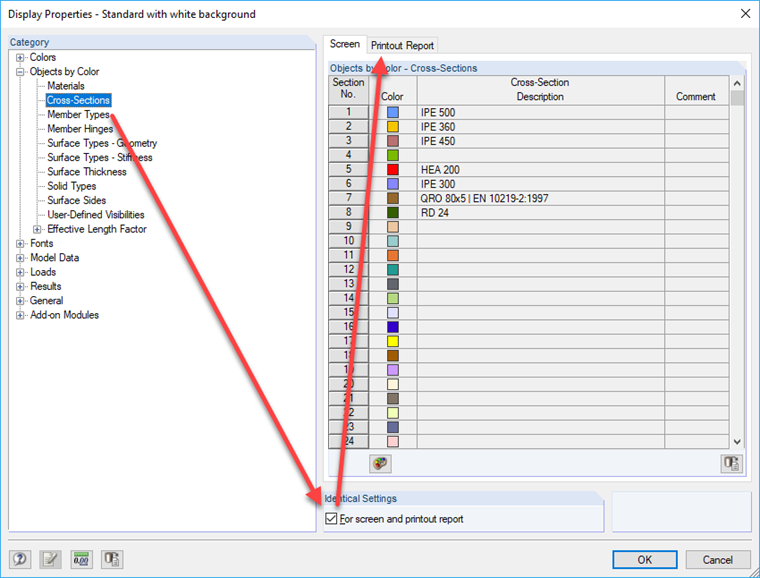

Okno dialogowe "Właściwości wyświetlania" z kategorią "Obiekty według koloru"
