Proč nejsou v tiskovém protokolu pro průřezy použity mnou zadané barvy?

Odpověď

Pravděpodobně jsou pro zobrazení na obrazovce a pro tisk nastavené různé barvy.

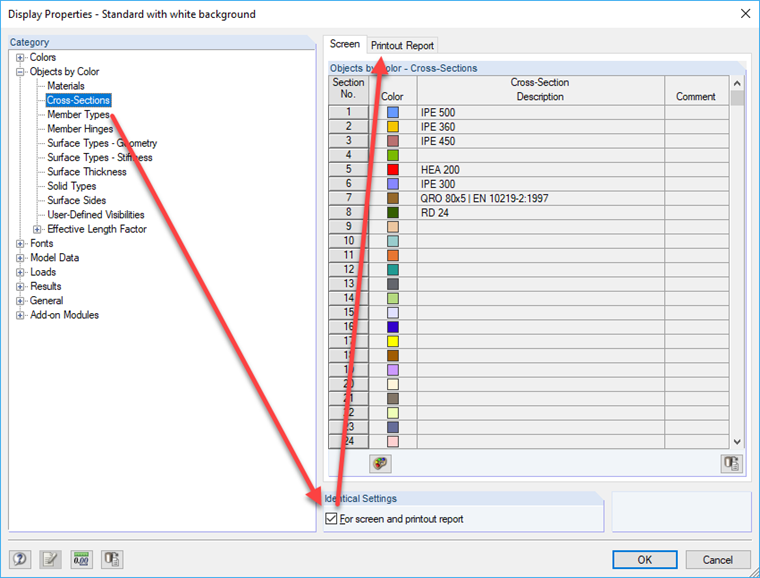

V nabídce programu RFEM/RSTAB "Nastavení → Nastavení zobrazení → Upravit" otevřete dialog "Nastavení zobrazení". Pro každou kategorii pak můžete zadat vhodná nastavení pro obrazovku a tisk, například pro průřezy (viz obrázek).

Pokud mají být obě znázornění shodná, je nutné nejdříve v sekci "Stejné nastavení" aktivovat možnost Pro obrazovku a protokol. Všechna zadání následně provedená v nastavení, platí stejně pro zobrazení na obrazovce i pro tiskový protokol.

Klíčová slova

Barva průřezu Barvy v grafice Barva materiálu Objekty podle barvy Obrazovka a tiskový protokol
