Niestety nie ma opcji "Podzielić powierzchnię wzdłuż wybranej linii". Powierzchnię można podzielić równomiernie lub wzdłuż wszystkich zintegrowanych linii.

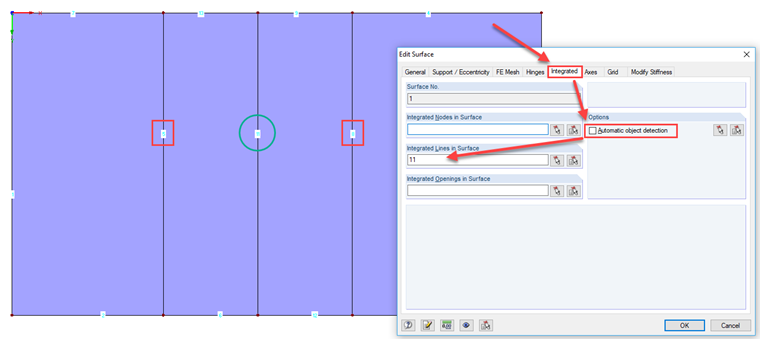

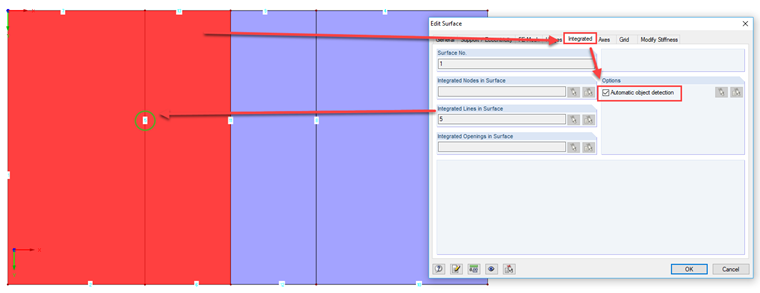

Aby podzielić powierzchnię tylko na jedną zintegrowaną linię, konieczne jest tymczasowe zarządzanie zintegrowanymi liniami ręcznie (patrz Rysunek 01). Po podzieleniu powierzchni można ponownie aktywować automatyczne wykrywanie obiektów (patrz Rysunek 02).
