Die Funktion "Fläche entlang einer gewählten Linie teilen" gibt es leider nicht. Sie können die Fläche entweder gleichmäßig teilen oder entlang aller integrierten Linien.

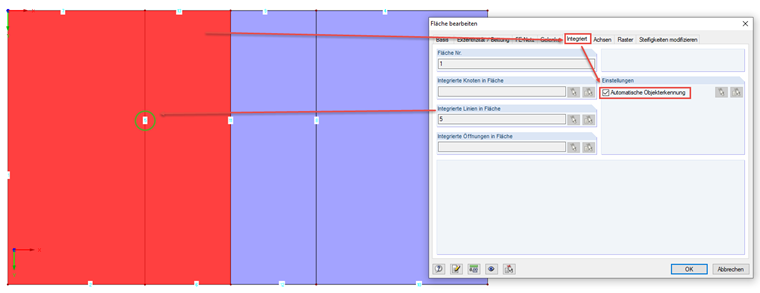

Um die Fläche an nur einer integrierten Linie zu teilen, sollten die integrierten Linien vorübergehend manuell verwaltet werden (siehe Bild 01). Nach dem Teilen kann die automatische Objekterkennung wieder eingeschaltet werden (siehe Bild 02).
