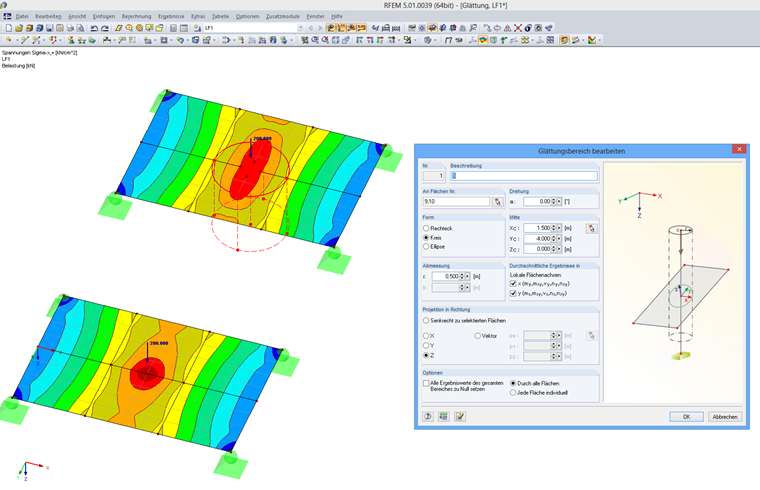

Jeżeli w węźle ES występują naprężenia, zazwyczaj jest to problem z osobliwościami. W wielu przypadkach często wystarczy rozmieścić obszary uśrednień w punktach narożnych lub miejscach osobliwości (patrz rysunek 01). Naprężenia w tych obszarach powinny być wtedy znacznie mniejsze.
W naszej Bazie informacji znajduje się kilka artykułów na temat osobliwości i rejonów uśredniania.
