FAQ 002647 DE 18. März 2019

Markus Baumgärtel Ergebnisse RF-BETON RFEM

Beim Auswerten der Ergebnisse fällt auf, dass z. B. infolge der Temperaturlastfälle sehr hohe Normalkräfte entstehen, in einigen FE-Punkten entstehen. Wie kann ich die Flächen besser modellieren, sodass keine unrealistischen Effekte entstehen?

Antwort

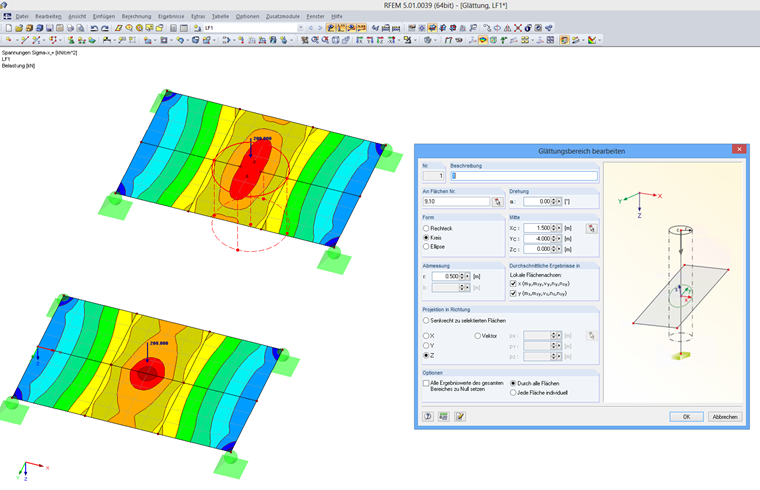

Wenn die Spannungen sehr konzentriert an einem FE-Punkt auftreten, handelt es sich eventuell um eine Singularität. Oft reicht es in diesem Fall, wenn man an den Eckpunkten bzw. Singularitätsstellen  Glättungsbereiche einfügt (siehe Bild 1). Die Spannungen sollten anschließend in diesen Bereichen deutlich kleiner sein. Zum Umgang mit Singularitäten und Glättungsbereichen gibt es auch mehrere Beiträge auf unserer Homepage.

Schlüsselwörter

Singularität Unbemessbar Glättungsbereich

Literatur
