Odpowiedź:
Właściwość materiału murowego zależy od dużej liczby parametrów wejściowych. Lista wszystkich możliwych kombinacji byłaby bardzo obszerna. Materiał można utworzyć, klikając opcję „Utwórz nowy materiał murarski...” Po utworzeniu materiału pozostaje on w bibliotece, dzięki czemu można go ponownie wykorzystać.
Pytanie

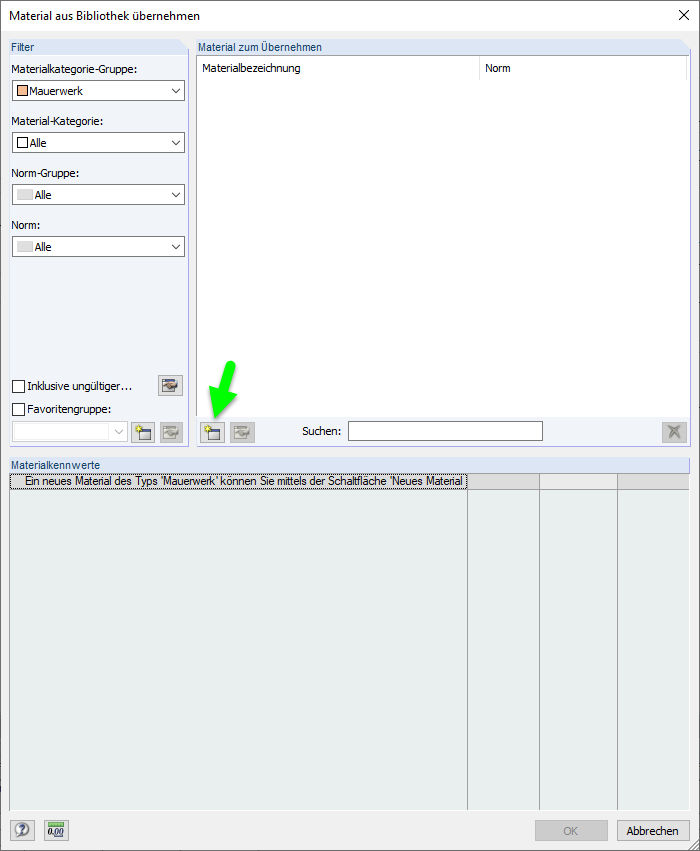

Chciałbym wybrać z biblioteki materiałów materiał typu Mur. Dlaczego biblioteka w kategorii Murarstwo jest pusta?
Czy mają Państwo jakieś pytania?
Ogólne informacje
Długość: 00:02:59 min
Ogólne informacje
Długość: 00:01:43 min
Długość: 00:08:15 min
Długość: 00:00:06 min
Długość: 00:00:55 min
Długość: 00:01:00 min
Długość: 00:00:35 min
Długość: 00:02:09 min
Długość: 00:04:00 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)

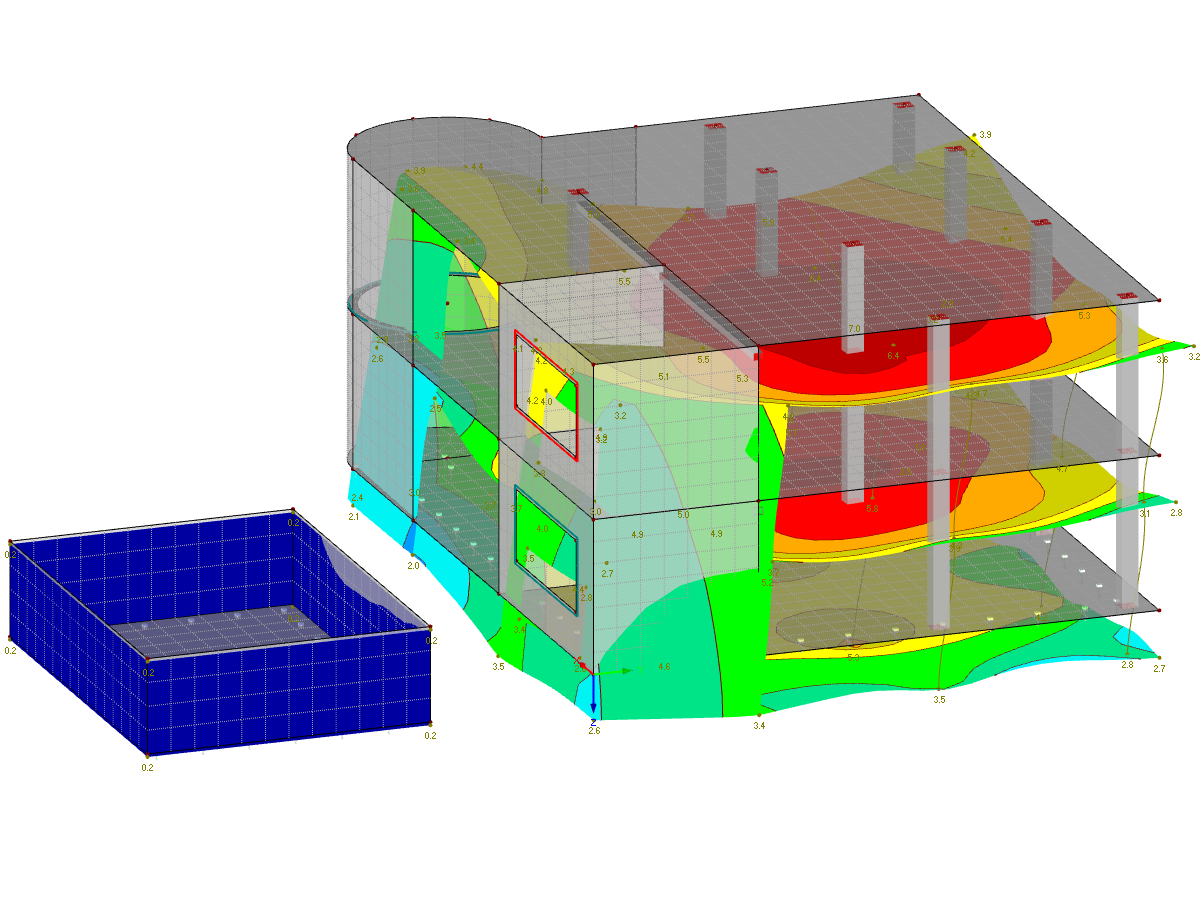

Osiadanie konstrukcji może mieć wpływ na inne konstrukcje w jej sąsiedztwie. Osiadania sąsiadujących ze sobą płyt można uwzględnić stosując niewielką modyfikację modelu i narzędzie RF-SOILIN.
.png?mw=512&hash=3c2bacba0d627c7be0f35facdd10f733c7c966a8)
Poniżej opisano procedurę obliczania stanu granicznego użytkowalności płyty fundamentowej z betonu zbrojonego włóknami stalowymi. Zaprezentowano w jaki sposób przeprowadzić sprawdzenie SLS za pomocą iteracyjnie wyznaczonych wyników z analizy nieliniowej MES.
Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. W artykule tym opisano nieliniowe obliczenia płyty fundamentowej wykonanej z betonu zbrojonego włóknami stalowymi w stanie granicznym nośności, z wykorzystaniem oprogramowania RFEM.
Poniższy artykuł opisuje sposób przeprowadzania obliczeń belki dwuprzęsłowej, poddanej zginaniu, z zastosowaniem modułu dodatkowego RF-/STEEL EC3 zgodnie z EN 1993-1-1. Globalne zakłócenie stateczności zostanie wykluczone, dzięki zastosowaniu dostatecznych środków zapewniających stateczność.
.png?mw=350&hash=e0cfa7074edf31226a07daf91153096d76b56826)
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W przypadku zwolnień liniowych wypadkowe otrzymuję w kierunku poziomym, którego nie mogę zrozumieć.
Podczas oceny reakcji podporowych płyty podpartej na podporach liniowych zauważyłem, że reakcja podporowa pz 'nie odpowiada sile tnącej i znacznie się różni. Dlaczego?
W moim modelu nie ma możliwości utworzenia żebra na niektórych liniach. Pojawia się kilka komunikatów o błędach.
Czy zamiast sztywnej podpory węzłowej można określić sztywności również istniejącego słupa?
Muszę tylko obliczyć otwartą halę z małymi obciążeniami dachu i, w porównaniu z nimi, stosunkowo dużymi obciążeniami wiatrem. Teoretycznie konieczne jest przeprowadzenie obliczeń wyboczeniowo-skrętnych dolnej półki. Niestety brakuje kombinacji 1.0*G + 1.5*W.
Do obliczeń fundamentów potrzebuję wyników (reakcji podporowych) z sytuacji obliczeniowej dla "równowagi statycznej". Jak je zdobyć?
