Antwort:

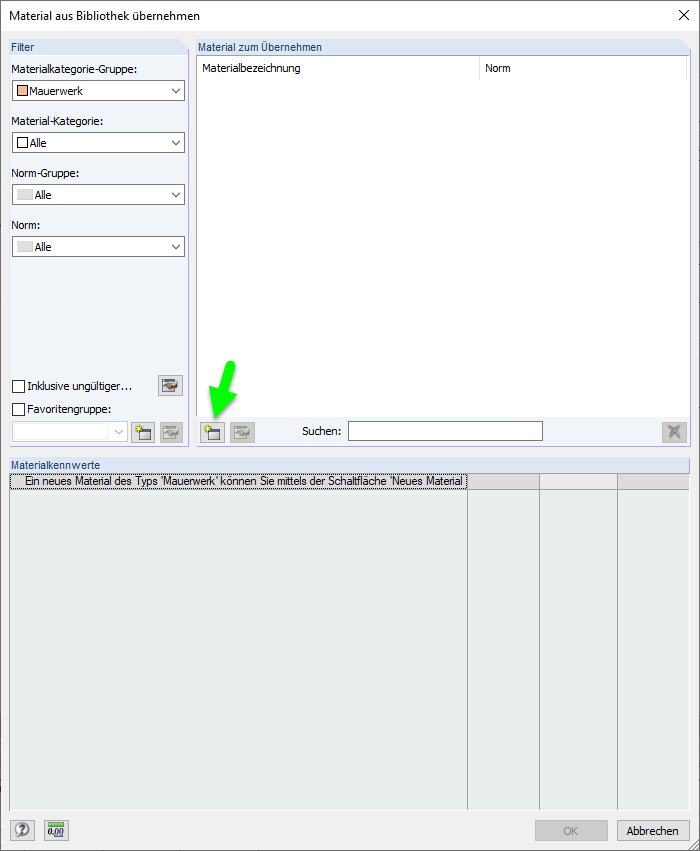

Die Eigenschaft des Materials Mauerwerk hängt von einer Vielzahl von Eingangsparametern ab. Ein Auflistung aller möglichen Konstellationen wäre sehr umfangreich. Ein Material kann über den Button "Neues Material des Typs Mauerwerk erstellen..." erzeugt werden. Ein einmal erzeugtes Material verbleibt zur wiederholten Verwendung in der Bibliothek.
Frage
Ich möchte in der Materialbibliothek eine Material vom Typ Mauerwerk auswählen. Warum ist die Bibliothek in der Kategorie Mauerwerk leer?
