Odpověď:

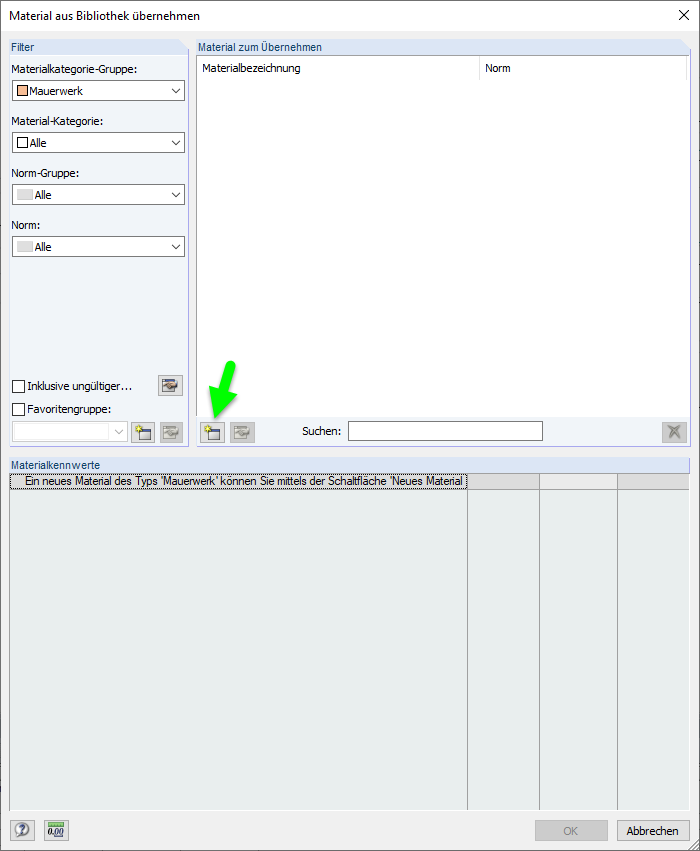

Vlastnost materiálu Zdivo závisí na velkém počtu vstupních parametrů. Výčet všech možných kombinací by byl velmi obsáhlý. Materiál lze vytvořit kliknutím na tlačítko "Vytvořit nový materiál typu Zdivo...". Jednou takto vytvořený materiál zůstává v databázi pro opakované použití.
Dotaz
Chci vybrat materiál typu Zdivo v databázi materiálů. Proč je databáze prázdná v kategorii Zdivo?
