Odpowiedź:

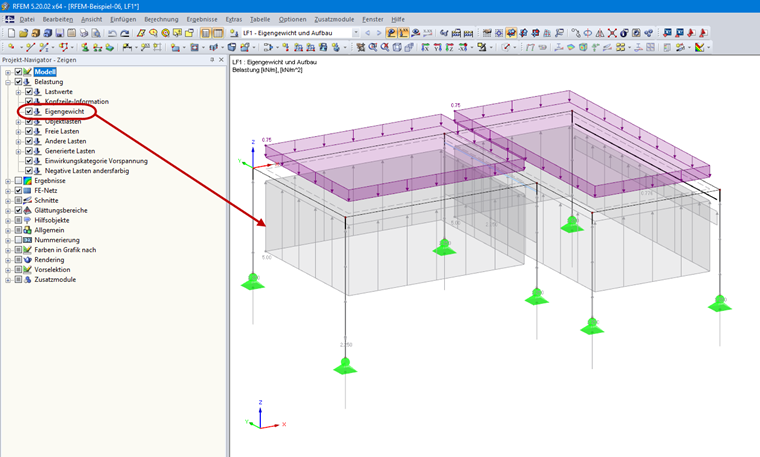

Najpierw należy sprawdzić, w jakim kierunku działa ciężar własny elementów konstrukcyjnych. Ciężar własny można wyświetlić również graficznie za pomocą „Nawigatora wyświetlania” (patrz rysunek 01). Często zdarza się, że użytkownik nie konwertuje danych podczas przełączania globalnej osi Z w parametrach obliczeń, a dopiero potem dostosowuje geometrię. Ciężar własny działa w złym kierunku i konieczne jest przypisanie odpowiedniego znaku do przypadku obciążenia (patrz rysunek 02).
Pytanie
Uzyskuje się siły podporowe, mimo że obciążenia działają w przeciwnych kierunkach. Jak to możliwe?
