Antwort:

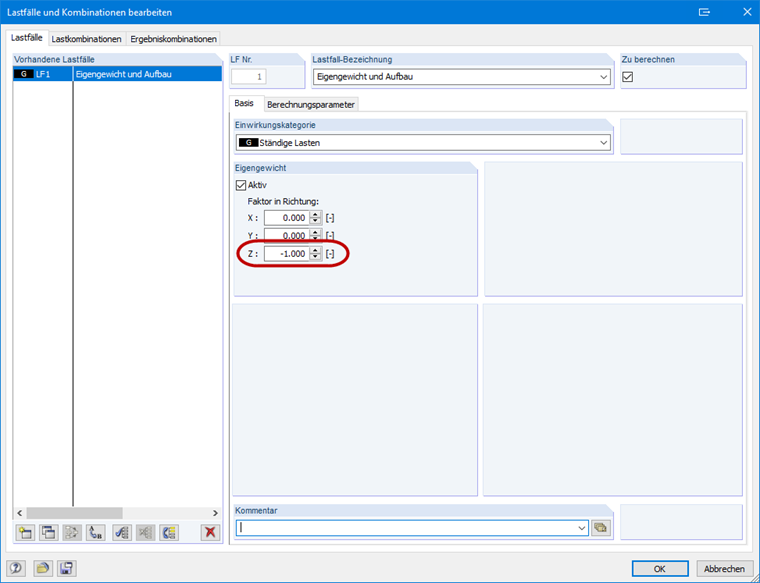

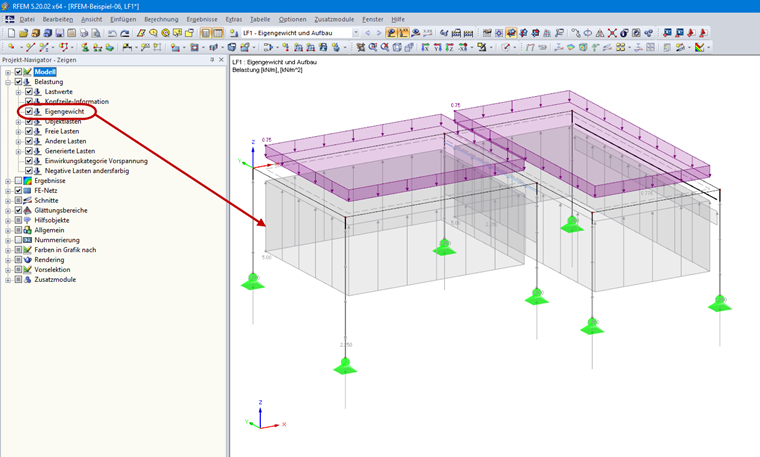

Zunächst sollte überprüft werden, in welche Richtung das Eigengewicht der Strukturelemente wirkt. Sie können sich das Eigengewicht auch grafisch über den "Zeigen-Navigator" darstellen lassen (siehe Bild 01). Häufig passiert es, dass der Nutzer beim Umschalten der globalen Z-Achse, in den Berechnungsparametern, die Daten nicht umrechnen lässt und anschließend nur die Geometrie anpasst. Das Eigengewicht wirkt dann in falsche Richtung und muss im Lastfall mit dem richtigen Vorzeichen versehen werden (siehe Bild 02).
Frage
Ich erhalte abhebende Lagerkräfte, obwohl die Lasten entgegengesetzt wirken. Wie kann das sein?
