Jak mogę zaimportować pręty zakrzywione z programu do obróbki plastycznej lub innych programów CAD?

Odpowiedź

W programie CAD oraz w wielu innych programach CAD pręty zakrzywione są opisane przez zewnętrzne powierzchnie otaczające. Z tego względu nie można zaimportować ich bezpośrednio za pomocą prętów.

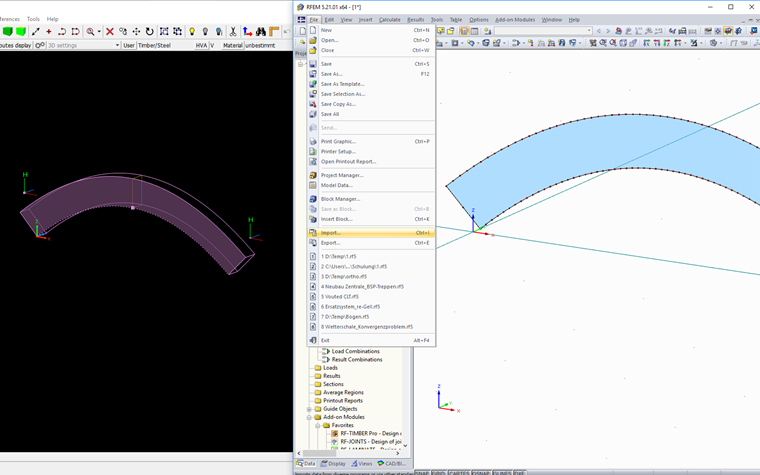

Z tego powodu należy najpierw zaimportować pręt jako powierzchnię z programu CAD w formacie .sat (Standardowy format tekstowy Acis) lub przez .ifc do programu RFEM, a następnie ponownie przekonwertować go na pręt.
Korzystając z formatu .sat, należy wybrać wersję 7.0.

Załączony film pokazuje obie opcje dla programu do pracy w budynku.
