Pytanie

Mam pytanie dotyczące wyników obliczeń stanu granicznego użytkowalności: W jaki sposób można wytłumaczyć przyrost ciężaru własnego o współczynnik 1,8 a obciążenia wymuszonego o 1,48 w kombinacjach wyników do obliczeń SGU?

Odpowiedź:

Przyrosty te wynikają ze składowych pełzania w kombinacji quasi-stałej. Przegląd kombinacji, które mają być analizowane w stanie granicznym użytkowalności zgodnie z DIN EN 1995-1-1, można znaleźć tutaj lub w FAQ.

Składowe pełzania są następnie po prostu dodawane do odkształcenia charakterystycznego, na przykład 0,8 × ciężar własny. Wynikiem tego jest współczynnik 1,8 (patrz również Sekcja 2.2.3 w normie EN 1995-1-1).

W tym konkretnym przypadku dla sytuacji obliczeniowej quasi-stałej należy zastosować następujące współczynniki:

G_k ⋅ (1 + 0,8) + Q_k ⋅ (1 + 0,6 ⋅ 0,8) = G_k ⋅ 1,8 + Q_k ⋅ 1,48

\sum_{j \geq 1} G_{k, j} (1 + k_{d e f}) + P + Q_{k, 1} (1 + ψ_{2, 1} k_{d e f}) + \sum_{i \geq 1} Q_{k, i} (Ψ_{0, i} + Ψ_{2, i} k_{d e f})

Bemessungssituation - GZG - Charakteristisch / Quasi-ständig

FAQ

[PL] FAQ 004875 | Mam pytanie dotyczące wyników obliczeń stanu granicznego użytkowalności: Jak to jest ...

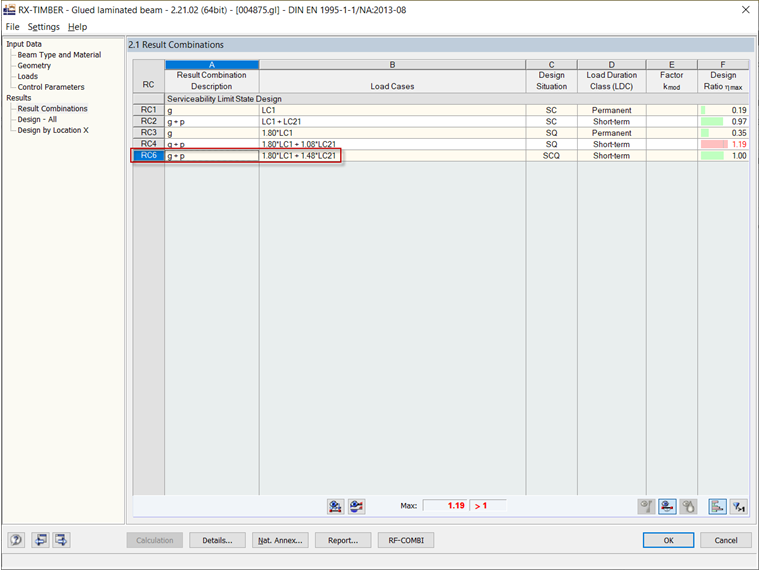

Okno 2.1 Kombinacje wyników
