Dotaz

Mám dotaz ohledně výsledků posouzení mezního stavu použitelnosti: Jak lze vysvětlit zvýšení vlastní tíhy součinitelem 1,8 a užitného zatížení o 1,48 v kombinacích výsledků pro posouzení MSP?

Odpověď:

Tato zvýšení vyplývají s podílu dotvarování v kvazistálé kombinaci. Přehled, které kombinace se mají posuzovat v mezním stavu použitelnosti podle DIN EN 1995-1-1, najdete zde nebo v odkazech v FAQ.

Podíly z dotvarování jsou poté jednoduše přidány např. 0,8 x vlastní tíha k charakteristické deformaci. Výsledkem je potom součinitel 1,8 (viz také kapitola 2.2.3 v EN 1995-1-1).

V tomto konkrétním případě je nutné pro kvazistálou návrhovou situaci použít následující součinitele:

G_k ⋅ (1 + 0,8) + Q_k ⋅ (1 + 0,6 ⋅ 0,8) = G_k ⋅ 1,8 + Q_k ⋅ 1,48

\sum_{j \geq 1} G_{k, j} (1 + k_{d e f}) + P + Q_{k, 1} (1 + ψ_{2, 1} k_{d e f}) + \sum_{i \geq 1} Q_{k, i} (Ψ_{0, i} + Ψ_{2, i} k_{d e f})

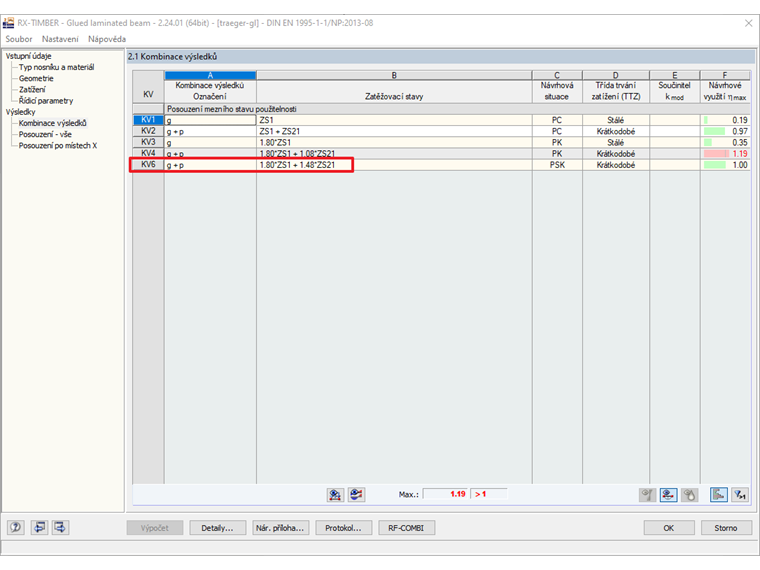

Bemessungssituation - GZG - Charakteristisch / Quasi-ständig
