Moduł dodatkowy RSBUCK dla RSTAB 8

RSBUCK w programie RSTAB analizuje stateczność konstrukcji szkieletowych na podstawie analizy wartości własnych. Metoda ta umożliwia analizę przechyłów, odkształceń i zginania konstrukcji szkieletowych. Analiza ta pozwala zidentyfikować krytyczne punkty konstrukcji, które mogą prowadzić do niepożądanych odkształceń lub nawet awarii całej konstrukcji.

Moduł dodatkowy w RSTAB do analizy stateczności konstrukcji szkieletowych, kratowych

Ogółem: 4

STABILITY (en) | Funkcje

Automatyczny import danych na temat konstrukcji oraz warunków brzegowych z programu RSTAB
Opcjonalne uwzględnianie oddziaływań sił rozciągających
Import sił osiowych z przypadków obciążeń programu RSTAB lub ustawień dla prętów wprowadzonych przez użytkownika
Wyprowadzanie długości efektywnych L względem pręta względem słabej i mocnej osi z odpowiednimi współczynnikami długości efektywnych β

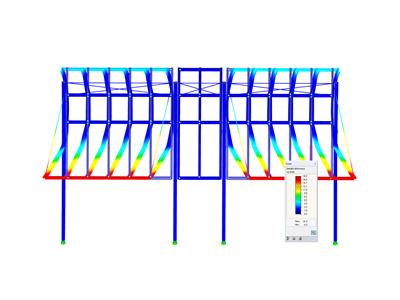

Wyświetlanie według prętów standaryzowanych kształtów wyboczeniowych
Podawanie współczynników obciążenia krytycznego dla całej konstrukcji odniesione do przypadku wyboczenia

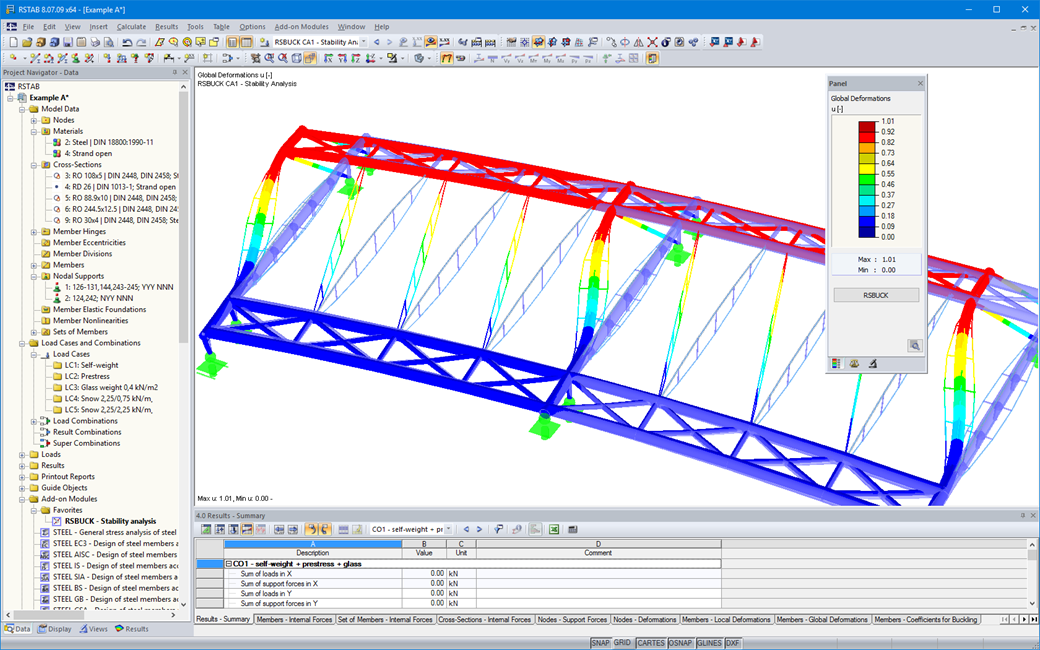

Graficzna i animowana wizualizacja kształtów wyboczeniowych na renderowanym modelu
Identyfikowanie prętów wolnych od sił ściskających
Możliwość transferu długości wyboczeniowych do innego modułu obliczeniowego programu RSTAB dla obliczeń pręta zastępczego według norm
Możliwość eksportu geometrii kształtu wyboczeniowego do dodatkowego modułu RSIMP w celu utworzenia imperfekcji dla programu RSTAB
Bezpośredni eksport danych do aplikacji MS Excel

STABILITY (en) | Wprowadzanie danych

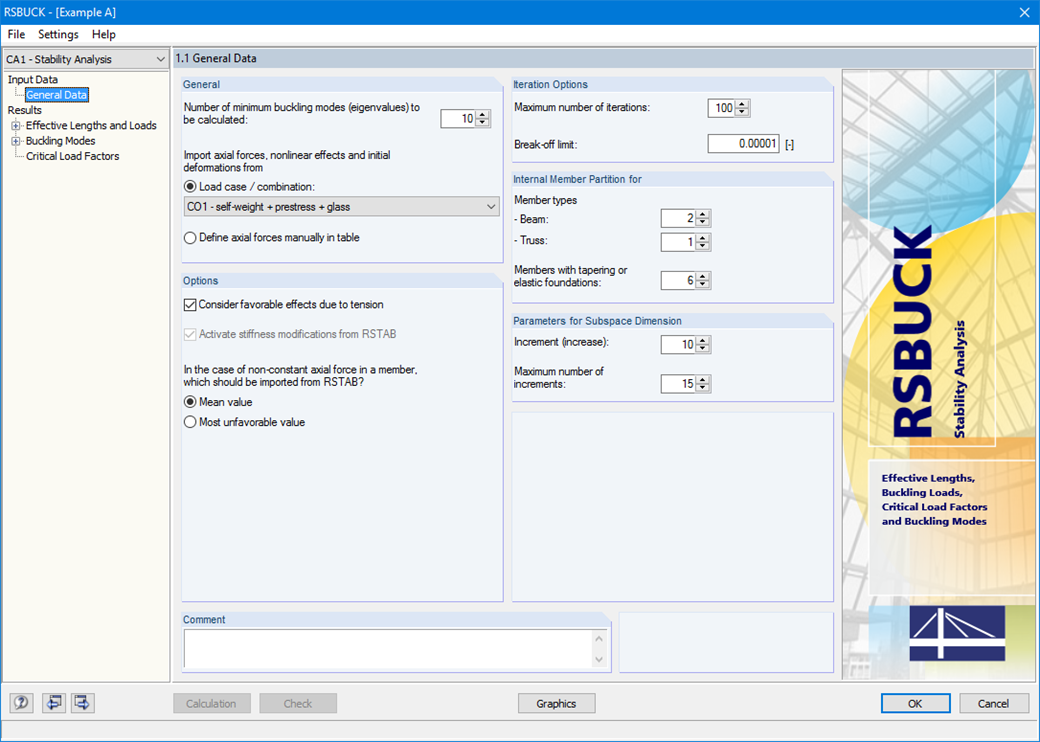

RSBUCK wyróżnia się łatwą obsługą, przejrzystym układem danych i łatwością obsługi. Za pomocą kilku kliknięć myszą można zdefiniować liczbę kształtów wyboczeniowych do obliczenia, a także przypadek obciążenia, który zostanie uwzględniony.

Dane konstrukcyjne i warunki brzegowe ustawione w wybranym przypadku obciążenia, importowane są automatycznie. Można również edytować zaimportowane siły osiowe lub ręcznie wprowadzać nowe wartości. Możliwe jest również tworzenie dalszych przypadków RSBUCK w celu przeprowadzenia kilku analiz, każdy z innymi warunkami brzegowymi.

Oprócz tego, ze względu na przejrzystość podczas prezentowania wyników, można indywidualnie dostosować jednostki w RSBUCK. Jeżeli siły wewnętrzne z programu RSTAB nie są dostępne podczas uruchamiania modułu RSBUCK, program ten automatycznie obliczy wymagane siły wewnętrzne przed określeniem wartości wyboczenia.

STABILITY (en) | Obliczenia

RSBUCK określa najniekorzystniejsze kształty wyboczeniowe konstrukcji. Z reguły nie jest możliwe wykluczenie niższych wartości własnych z analizy i jednoczesne podjęcie próby określenia wyższych wartości własnych. Przy użyciu RSBUCK można określać do 10000 najniższych wartości własnych systemu konstrukcyjnego.

W celu obliczenia wartości własnych lub współczynników obciążenia krytycznego, moduł RSBUCK domyślnie wykorzystuje średnią wartość sił osiowych pojawiających się w poszczególnych prętach. Moduł może także opcjonalnie pracować z najniekorzystniejszą siłą osiową w pręcie. Określanie kształtów wyboczeniowych prowadzone jest poprzez analizę wartości własnej dla całej konstrukcji. W trakcie tego określania, program wykorzystuje iteracyjne rozwiązywanie równań.

Użytkownik musi określić jedynie dwie wartości:

maksymalną ilość iteracji
granica wytrzymałości

Ponieważ dokładne rozwiązanie jest przybliżane tak blisko, jak jest to pożądane, ale nigdy nie zostaje osiągnięte, RSBUCK kończy proces obliczeń po określonej liczbie kroków iteracyjnych. W przypadku problemu zbieżności, granica załamania określa moment, w którym rozwiązanie przybliżone może być traktowane jako wynik dokładny. Dla problemów rozbieżności, nigdy nie będzie rozwiązania.

STABILITY (en) | Wyniki

Wyniki analizy wyboczenia są wyświetlane w przejrzyście ułożonych tabelach i grafikach. Dzięki integracji modułu RSBUCK z programem RSTAB, można szczegółowo dostosować wszystkie wyniki w protokole wydruku według własnych potrzeb.

Ponadto wszystkie tabele można łatwo wyeksportować do programu MS Excel lub do pliku CSV. Wszystkie specyfikacje wymagane dla eksportu są definiowane w specjalnym menu transferowym.
