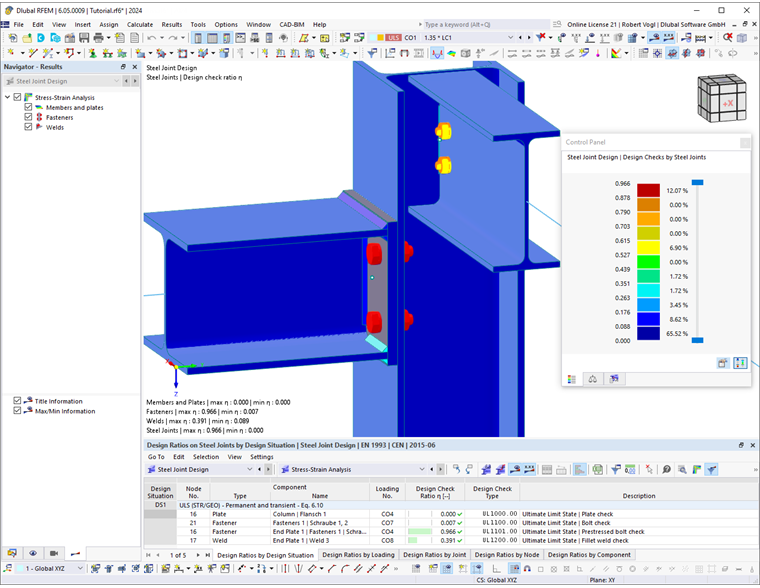

Dopo il calcolo, i risultati vengono forniti in Tabelle ordinate secondo diversi criteri. Essi sono anche rappresentati nel Grafico della finestra di lavoro sul modello. Il 'Navigatore - Risultati' è adattato per il dimensionamento delle connessioni in acciaio, permettendo di mostrare o nascondere i risultati per categorie specifiche di componenti.
È possibile anche visualizzare i Dettagli del criterio con i valori intermedi e le formule di verifica. Inoltre, avete la possibilità di rappresentare graficamente i Risultati nella connessione in acciaio con le verifiche per ogni componente.
Nei sottocapitoli seguenti, verranno presentate diverse opzioni disponibili per la visualizzazione e valutazione dei risultati di dimensionamento. Il capitolo Documentazione descrive come preparare i risultati per la stampa.
Oggetti senza risultati
Se i risultati di un nodo non vengono visualizzati, le cause possono essere le seguenti:
- Il nodo non è selezionato per il dimensionamento nella tabella Oggetti da dimensionare.
- Al nodo non è assegnata alcuna Configurazione della capacità portante né una Configurazione dell'analisi della rigidezza.
- I risultati sono nascosti a causa delle impostazioni del filtro.
Verificate le Visibilità e le impostazioni dei filtri per i risultati grafici nel Pannello di controllo e nel filtro dei valori dei risultati. Se manca il risultato nella tabella dei risultati, controllate le impostazioni dei filtri scelte nel Manager delle tabelle dei risultati . Fate attenzione anche alle impostazioni scelte per la sincronizzazione con il grafico; per esempio, è possibile visualizzare solo gli oggetti visibili o selezionati. Nel dialogo dei Dettagli del criterio invece, tutti i risultati sono disponibili - indipendentemente dalle impostazioni dei filtri e selezioni.
