结果输出

计算完成后，在表中的结果会按不同的标准进行排序。 它们也会显示在模型工作窗口的 {%|002151 Graphic]] 中。 '导航器 - 结果'根据需要对钢结构节点进行调整，以便显示或隐藏某些组件类别的结果。

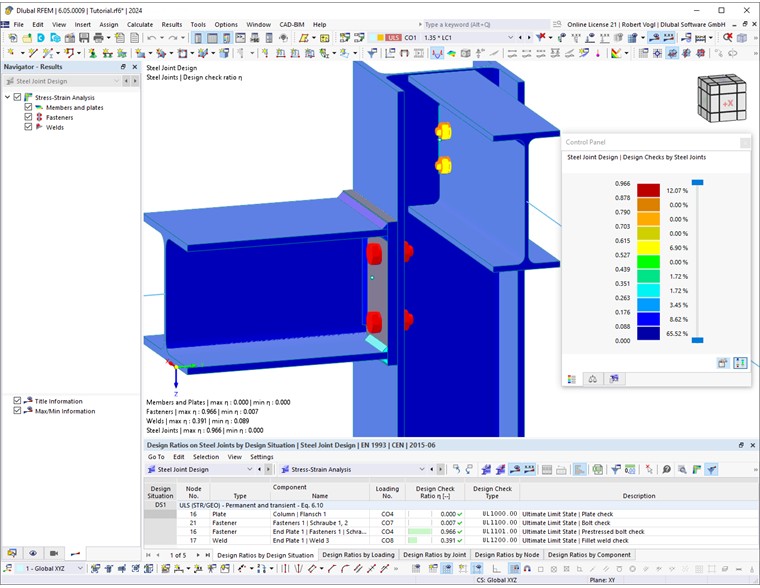

用表格显示钢结构节点设计的结果

您还可以显示 设计详细信息以及中间值和设计公式。 此外，您可以选择以图形方式显示每个组件的设计的钢结构节点结果。

以下章节介绍了显示和评估设计结果的各种选项。 '文档'（准备中）介绍了如何为打印报告准备结果。

没有结果的对象

如果程序不显示节点的计算结果，可能有以下原因：

• 在要设计的对象表中未选择该节点进行设计。
• 该节点没有属性承载能力极限状态 另外 {%！image047371 已分配刚度分析配置 ]] 。
• 结果根据筛选设置被隐藏。

检查控制面板中的 和结果值筛选器中的 可见性和图形结果的筛选设置。 如果结果表中缺少结果，请检查 【结果表管理器】 中的设置。 此外，还要注意选择与图形同步的设置；例如，可以只显示可见的或选定的对象。 但是，在设计详细信息对话框中，所有结果都是可用的，与筛选设置和选择无关。
