Un ossature de barres est un système statique composé de barres. Une Barre représente un composant unidimensionnel.
Caractéristiques
Une ossature de barres est constituée d'éléments unidimensionnels qui peuvent être rectilignes ou courbes. Une barre est ainsi caractérisée par sa finesse. Elle possède un nœud initial et un nœud final. Les autres caractéristiques incluent les efforts internes des barres individuelles pouvant être absorbés et la transmission de ces efforts internes dans les nœuds des connexions.
Application
Fondamentalement, une ossature de barres sert à assurer la stabilité de la structure et à transférer les charges en toute sécurité. L'utilisation de barres présente l'avantage de simplifier la planification et l'exécution ainsi que le calcul de la structure globale grâce à la séparation, par exemple, entre l'ossature de barres et la façade.

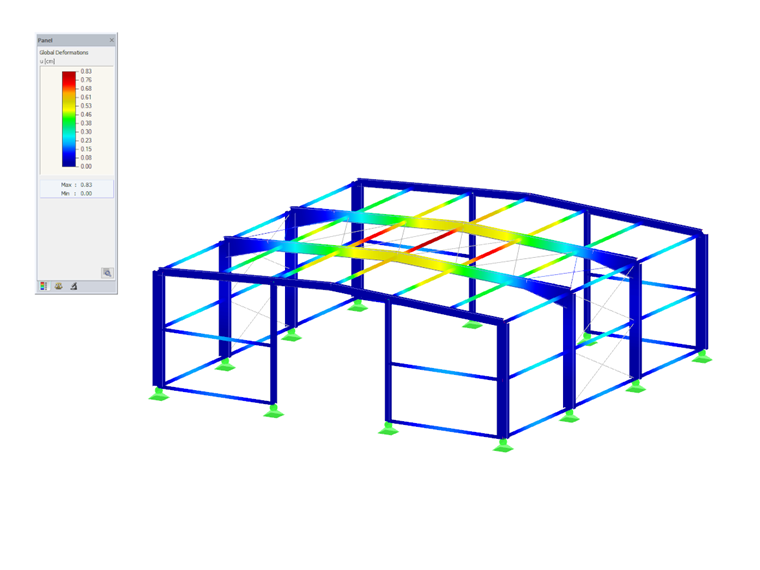

Un exemple d'ossature de barres est la structure brute d'un hall logistique en profilés métalliques, comprenant classiquement des poteaux, des poutres/linteaux, des tubes à compression et des tirants.
Dans une ossature de barres, les connexions entre barres sont essentielles, ainsi que la nature des efforts internes qu'elles transmettent. Des connexions rigides ou articulées sont, par exemple, planifiées pour les raisons suivantes :
- Limitation de la longueur des barres pour des raisons de transport
- Changement de direction d'une barre
- Nécessité statique, par exemple, pour détourner les efforts internes par des articulations pour moments, forces transversales ou normales
- Limitation des efforts internes d'une barre individuelle, par exemple, par le soutien d'une poutre pour réduire le moment de champ

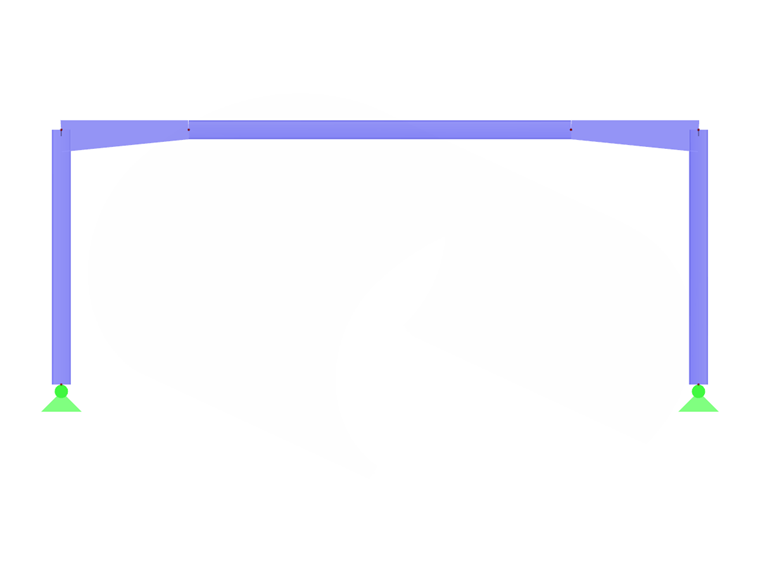

Les types d'ossatures de barres fréquemment utilisés sont les treillis (Image 2) ou les structures à portiques (Image 3).
Ossatures de barres avec Dlubal Software
Dlubal Software offre, avec les programmes principaux RFEM et RSTAB, la possibilité de modéliser intuitivement des ossatures de barres planes et spatiales. Dans les deux programmes, les efforts internes, les déformations et les forces de support peuvent être calculés de manière linéaire ou non linéaire.
Pour le dimensionnement des sections et la vérification de la stabilité des barres ainsi que pour la vérification des connexions, des Modules Complémentaires spécifiques sont disponibles.
