Stabtragwerk

Merkmale

Ein Stabtragwerk besteht aus eindimensionalen Bauteilen, welche geradlinig oder gekrümmt sind. Ein Stab ist daher gekennzeichnet durch seine Schlankheit, sowie einen Anfangs- und Endknoten. Weitere Merkmale sind die zu übertragenden Schnittgrößen der einzelnen Stäbe und diejenigen der Verbindungen in den Knoten.

Anwendung

Grundsätzlich dient ein Stabtragwerk dazu, die Standsicherheit der Struktur/des Gebäudes zu gewährleisten und die Lasten sicher abzutragen. Die Verwendung von Stäben bringt den Vorteil mit sich, dass sowohl Planung, Ausführung als auch Berechnung der Gesamtstruktur durch die Trennung von beispielsweise (Stab-)tragwerk und Fassade, vereinfach wird.

Ein Beispiel für ein Stabtragwerk ist der Rohbau einer Logistikhalle aus Stahlbauprofilen, klassischerweise bestehend aus Stützen, Riegeln/Trägern, Druckrohren und Zugstangen, siehe Bild 1.

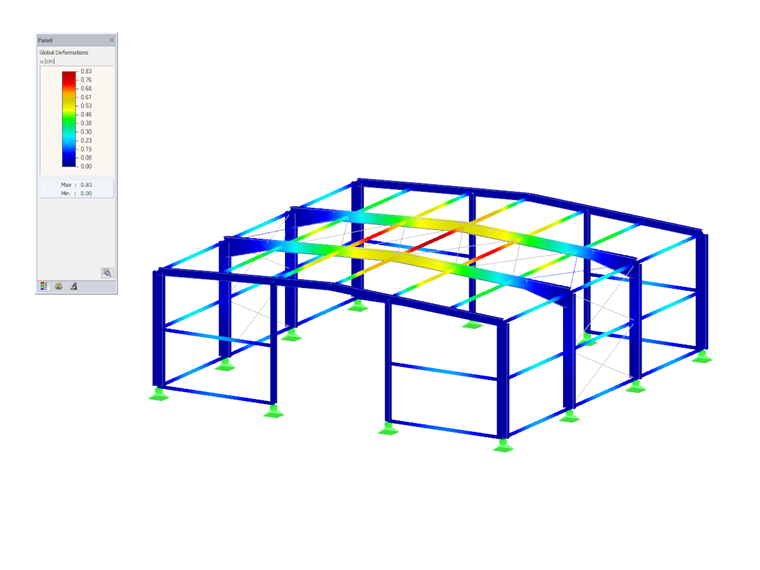

Stahlhalle mit flach geknickter Satteldachform, Verformung

Bei einem Stabtragwerk sind die Verbindungen der Stäbe untereinander wesentlich sowie die Art der Schnittgrößen, die sie übertragen. Starre oder gelenkige Verbindungen werden beispielsweise aus folgenden Gründen eingeplant:

Begrenzung der Stablänge aus Transportgründen
Richtungsänderung eines Stabes
Statische Erfordernis beispielsweise zur Umlenkung von Schnittgrößen durch Momentengelenke, Querkraftgelenke oder Normalkraftgelenke
Begrenzung der Schnittgrößen eines einzelnen Stabes durch beispielsweise Unterstützung eines Trägers zur Verringerung des Feldmomentes

Häufig verwendete Arten von Stabtragwerken sind zum Beispiel Fachwerkträger (Bild 2) oder Rahmentragwerke (Bild 3).

Ein Stabtragwerk, dessen Stäbe ausschließlich durch Normalkräfte beansprucht sind, hier zur Überbrückung hoher Spannweiten

Einschiffiges Rahmentragwerk

Stabtragwerke bei Dlubal Software

Dlubal Software bietet mit RFEM und RSTAB als Hauptprogramme die Möglichkeit, ebene und räumliche Stabtragwerke intuitiv zu modellieren.

FAQ | RSTAB and RFEM

In beiden Hauptprogrammen können Schnittgrößen, Verformungen und Lagerkräfte linear oder nichtlinear berechnet werden.

Für die Querschnitts- und Stabilitätsbemessung einzelner Stäbe, sowie für die spezielle Bemessung von Verbindungen stehen jeweils Zusatzmodule zur Verfügung.
