Konstrukcja prętowa

System prętowy to system statyczny, składający się z prętów. Pręt w tym kontekście jest elementem jednowymiarowym.

Cechy charakterystyczne

System prętowy składa się z elementów jednowymiarowych, które mogą przebiegać liniowo lub krzywoliniowo. Pręt charakteryzuje się smukłością, posiada węzeł początkowy i końcowy. Inne cechy to możliwe do przyjęcia wielkości sił wewnętrznych poszczególnych prętów oraz przesyłanie tych sił w węzłach połączeń.

Zastosowanie

System prętowy służy przede wszystkim zapewnieniu stateczności budynku i bezpiecznemu przenoszeniu obciążeń. Zastosowanie prętów przynosi korzyść w postaci uproszczenia projektowania, wykonawstwa i obliczeń całej konstrukcji poprzez separację na przykład na system prętowy i fasadę.

Przykładem systemu prętowego jest konstrukcja surowa hali logistycznej z profili stalowych, klasycznie składająca się z podpór, rygli/belka, rur ciśnieniowych i cięgien.

1 Hala stalowa z dwuspadowym dachem płaskim, odkształcenie

W systemie prętowym kluczowe są połączenia prętów między sobą oraz rodzaj sił wewnętrznych, które one przenoszą. Połączenia sztywne lub przegubowe są projektowane na przykład z następujących powodów:

Ograniczenie długości pręta ze względu na transport
Zmiana kierunku pręta
Wymóg statyczny, na przykład do przekierowania sił wewnętrznych poprzez przeguby dla momentów, sił poprzecznych lub normalnych
Ograniczenie sił wewnętrznych jednego pręta, na przykład poprzez podpórkę belki w celu zmniejszenia momentu w polu

Często używane rodzaje systemów prętowych to dźwigary kratowe (obraz 2) lub systemy ramowe (obraz 3).

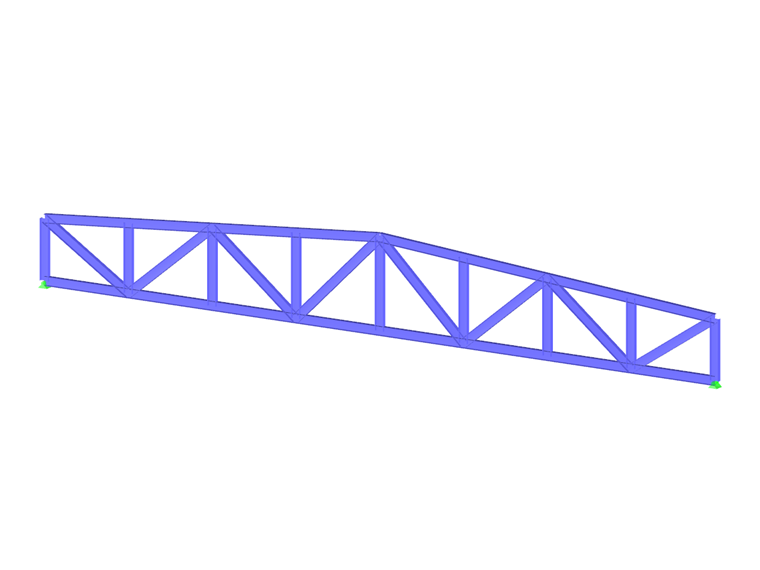

2 Konstrukcja belkowa, której pręty są poddawane działaniu tylko sił osiowych, w tym przypadku w celu zmostkowania dużych rozpiętości

3 Konstrukcja ramy jednonawowej

Systemy prętowe w oprogramowaniu Dlubal

Oprogramowanie Dlubal, dzięki głównym programom RFEM i RSTAB, umożliwia intuicyjne modelowanie płaskich i przestrzennych systemów prętowych. W obu programach siły wewnętrzne, przemieszczenia i reakcje podporowe mogą być obliczane liniowo lub nieliniowo.
