Un entramado de barras es un sistema estático compuesto por barras. Una barra representa un componente unidimensional.
Características
Un entramado de barras está compuesto por elementos unidimensionales que pueden ser rectos o curvos. Por lo tanto, una barra se caracteriza por su esbeltez. Tiene un nodo inicial y un nodo final. Otras características son los momentos flectores que pueden soportar las barras individuales y la transmisión de estos momentos en las conexiones en los nodos.
Aplicación
Básicamente, un entramado de barras asegura la estabilidad de la estructura del edificio y permite que las cargas se transmitan de manera segura. El uso de barras ofrece la ventaja de que tanto la planificación y ejecución como el cálculo de la estructura completa se simplifican al separar, por ejemplo, el entramado de barras de la fachada.
Un ejemplo de un entramado de barras es la estructura de una nave logística hecha de perfiles de acero, compuesta clásicamente por pilares, vigas/travesaños, tubos de presión y tensores.
En un entramado de barras, las conexiones entre las barras son esenciales, así como el tipo de momentos que transmiten. Las conexiones rígidas o articuladas se planifican, por ejemplo, por las siguientes razones:
- Limitación de la longitud de la barra por motivos de transporte
- Cambio de dirección de una barra
- Requisitos estáticos, por ejemplo, para desviar momentos flectores a través de articulaciones para momentos, fuerzas cortantes o fuerzas axiales
- Limitación de los momentos flectores en una barra individual mediante, por ejemplo, soportes de una viga para reducir el momento de campo

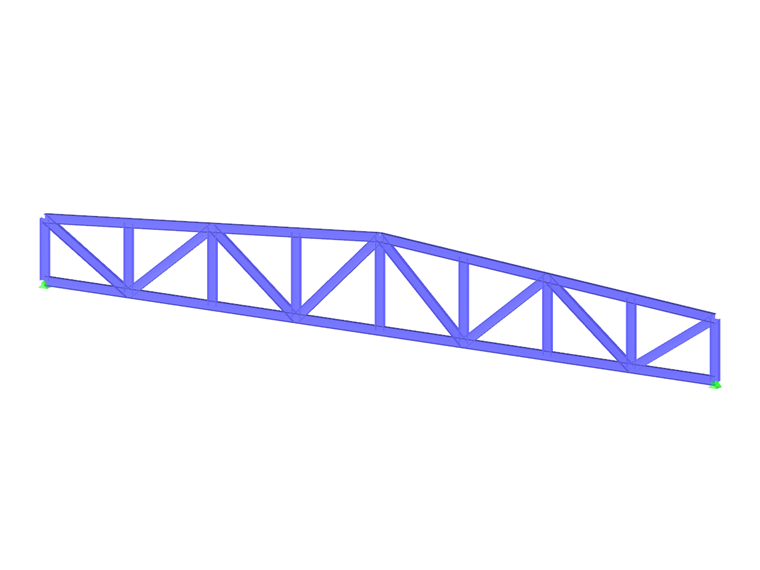

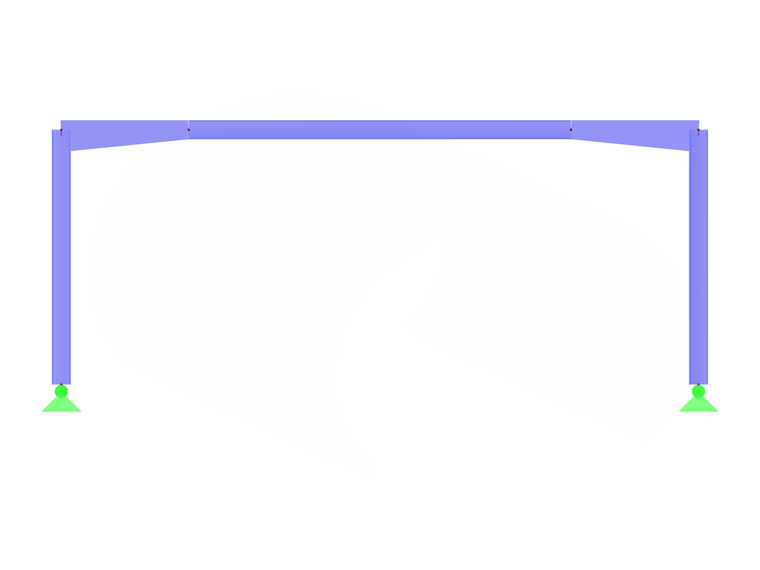

Las tipos de entramados de barras más comunes son las celosías (imagen 2) o los marcos (imagen 3).
Entramados de barras en Dlubal Software
Dlubal Software ofrece con sus programas principales RFEM y RSTAB la posibilidad de modelar entramados de barras tanto planos como espaciales de manera intuitiva. En ambos programas, los momentos flectores, las deformaciones y las fuerzas de reacción pueden calcularse de manera lineal o no lineal.
Para el cálculo de secciones y la comprobación de estabilidad de las barras, así como para la verificación de conexiones, hay disponibles Add-Ons específicos.
