Prutová konstrukce je statický systém, který se skládá z prutů. Stab představuje jednorozměrný konstrukční prvek.
Vlastnosti
Prutová konstrukce se skládá z jednorozměrných prvků, které mohou být rovné nebo zakřivené. Prut je proto charakteristický svou štíhlostí. Má počáteční a koncový uzel. Dalšími vlastnostmi jsou přenášené vnitřní síly jednotlivých prutů a přenos těchto sil ve spojích v uzlech.
Aplikace
Základním účelem prutové konstrukce je zajištění stability budovy a bezpečné přenesení zatížení. Použití prutů přináší výhody, jako je zjednodušení plánování, realizace a také výpočtu celkové struktury prostřednictvím oddělení například prutové konstrukce a fasády.
Příkladem prutové konstrukce je hrubá stavba logistické haly z ocelových profilů, která se klasicky skládá ze sloupů, vazníků/nosníků, tlakových trubek a táhel.
U prutové konstrukce jsou zásadní spojení mezi pruty a také typ vnitřních sil, které přenášejí. Naplánují se například z následujících důvodů tuhých nebo kloubových spojení:
- Omezení délky prutu z důvodů dopravy
- Změna směru prutu
- Statický požadavek například na přesměrování vnitřních sil pomocí kloubů na momenty, příčné síly nebo normálové síly
- Omezení vnitřních sil jednotlivého prutu například podporou nosníku pro snížení momentu v poli

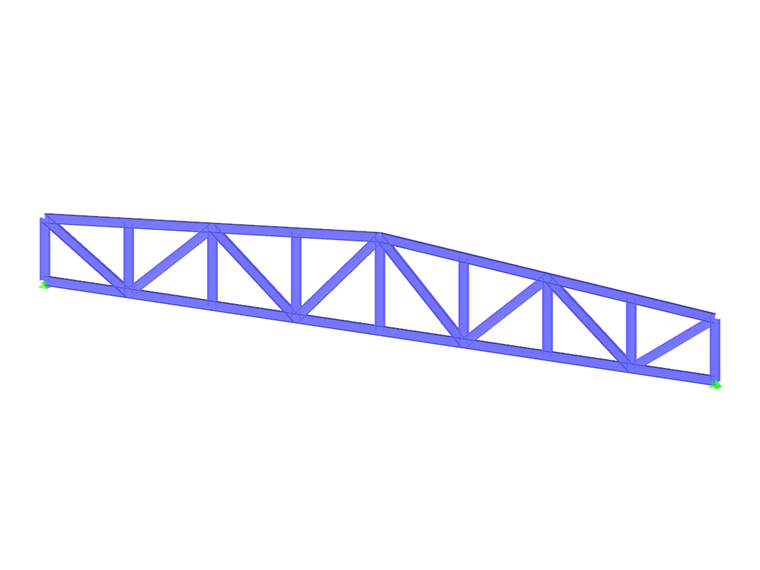

Časté typy prutových konstrukcí jsou příhradové nosníky (obrázek 2) nebo rámové konstrukce (obrázek 3).
Prutové konstrukce v programu Dlubal Software
Dlubal Software nabízí s hlavními programy RFEM a RSTAB možnost intuitivně modelovat rovinné a prostorové prutové konstrukce. V obou programech lze vypočítat vnitřní síly, deformace a reakční síly lineárně nebo nelineárně.
Pro posouzení průřezu a stability prutů a pro ověření spojů jsou k dispozici speciální Add-Ons.

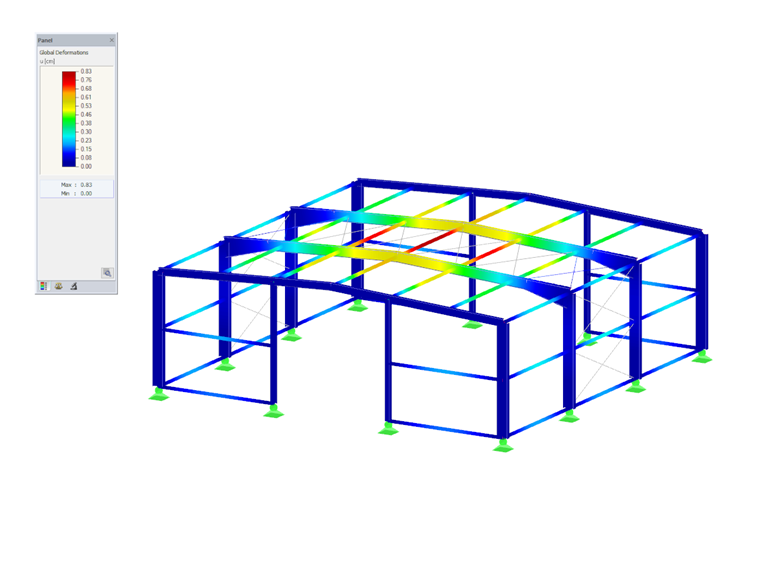

Modely prutových konstrukcí
Další typy konstrukcí
- Příhradová konstrukce
- Rámová konstrukce
- Oblouková konstrukce
- Lanová konstrukce
