Effort interne

Les efforts et les moments agissant dans un corps sont appelés efforts tranchants.

Types d’efforts tranchants

Les efforts internes se manifestent sous forme d’efforts normaux, d’efforts tranchants et de moments.

• L’effort normal agit sur une barre parallèlement à l’axe de la barre.
• L’effort tranchant agit perpendiculairement à l’axe de la barre. Pour une barre, une distinction est généralement faite entre la sollicitation en y et en z.
• Pour le moment, une distinction est faite entre les trois sollicitations en direction y et z (flexion) ainsi qu’autour de l’axe longitudinal (torsion).

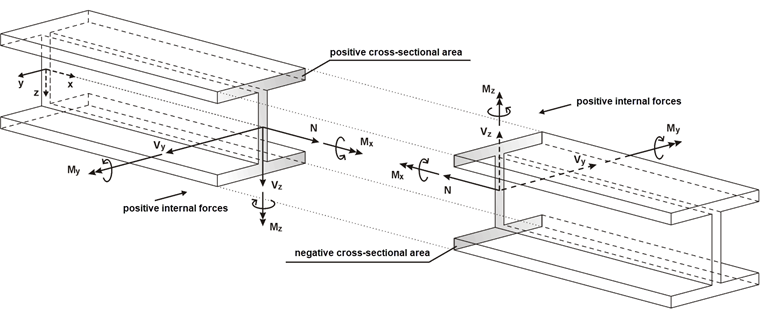

Efforts internes de barre

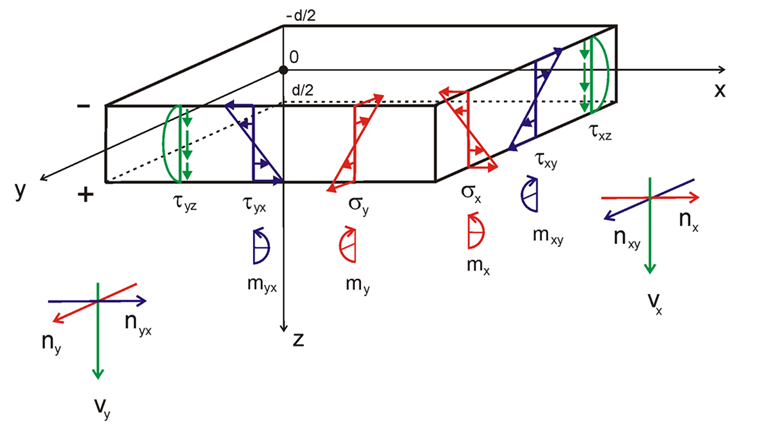

Efforts internes et contraintes de surface

Efforts tranchants dans RFEM/RSTAB

Dans RFEM et RSTAB, les efforts tranchants des barres mentionnés peuvent être évalués de manière tabulaire et graphique.

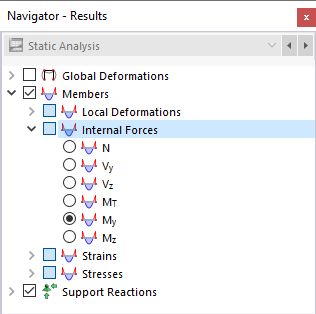

Sélection des efforts internes de barre dans le navigateur

Dans RFEM, des efforts tranchants de surface et de solide sont également disponibles.

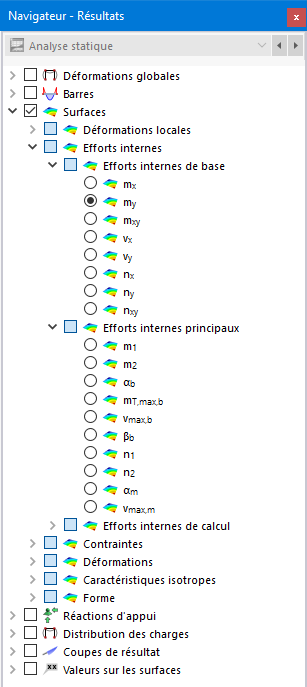

Sélection des efforts internes de surfaces dans le navigateur
