Die inneren Kräfte und Momente eines Körpers werden als Schnittgrößen bezeichnet.
Schnittgrößenarten

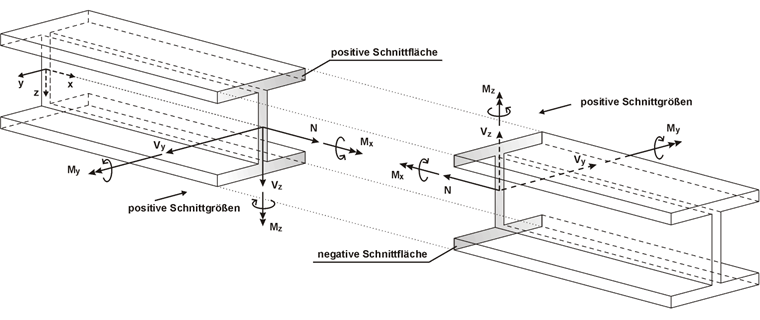

Schnittgrößen treten als Normalkräfte, Querkräfte und Momente auf.
- Die Normalkraft wirkt bei einem Stab parallel zur Stabachse.
- Die Querkraft wirkt normal zur Stabachse. Bei einem Stab wird hierfür meist zwischen y- und z-Beanspruchung unterschieden.
- Beim Moment wird zwischen den drei Beanspruchungen in y- und z-Richtung (Biegung) sowie um die Längsachse (Torsion) unterschieden.
Schnittgrößen in RFEM/RSTAB

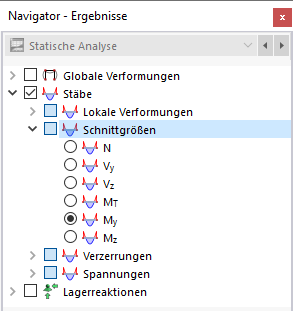

In RFEM und RSTAB können die genannten Stabschnittgrößen tabellarisch und grafisch ausgewertet werden.

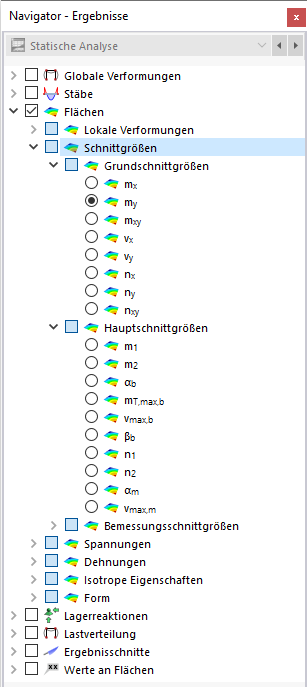

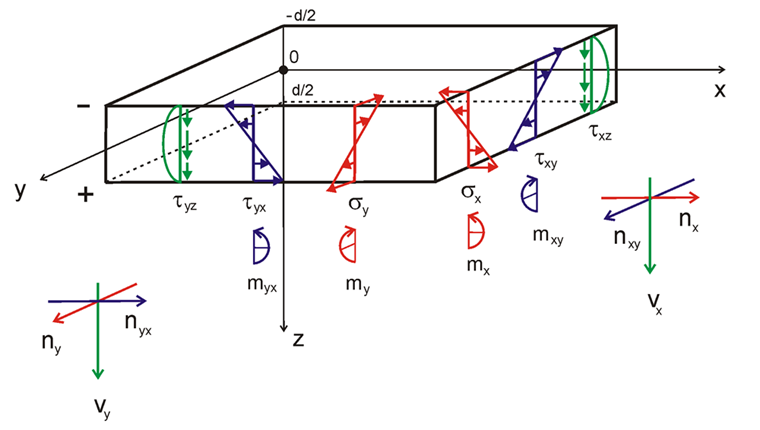

In RFEM stehen zusätzlich Flächen- und Volumenschnittgrößen zur Verfügung.
