Dimenzovací situace v RFEM určují, jaká pravidla kombinací se aplikují při tvorbě kombinací zatížení a výsledků pro mezní stavy podle normy. I ručně vytvořené kombinace lze přiřadit konkrétním mezním stavům (viz kapitola Dimenzovací situace v příručce RFEM).

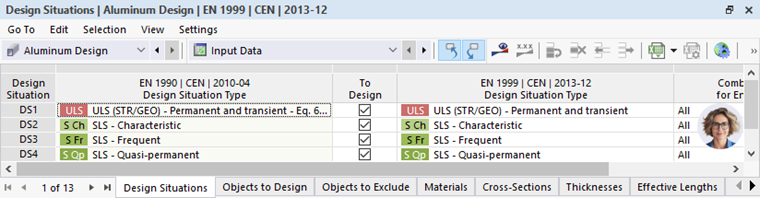

V tabulce 'Dimenzovací situace' pro dimenzování hliníku jsou uvedeny všechny dimenzovací situace, které jsou v modelu definovány. Zde můžete rozhodnout, zda a jak má být konkrétní dimenzovací situace zohledněna při dimenzování hliníku.
Výběr dimenzačních kombinací pro dimenzování hliníku

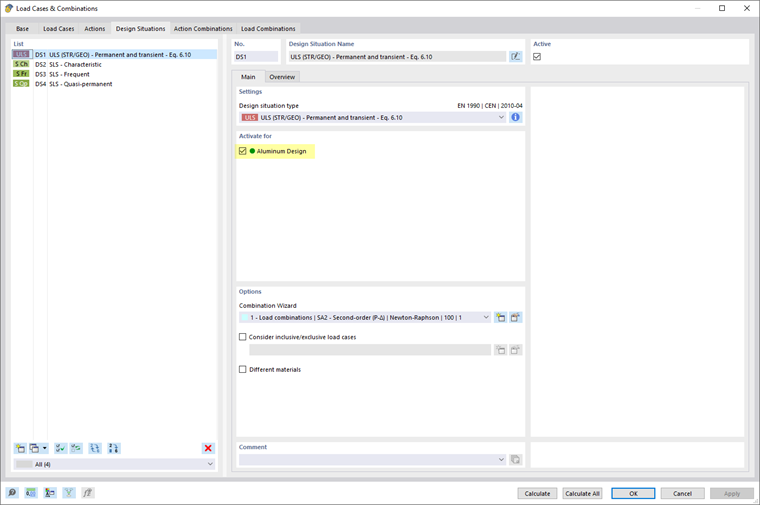

Kontrolní pole 'K dimenzování' je ve výchozím nastavení aktivované. Tím se všechny dimenzovací situace zkoumají při dimenzování hliníku. Pokud není třeba pro konkrétní dimenzovací situaci provádět dimenzování hliníku, deaktivujte kontrolní pole. Tato dimenzovací situace pak při ověřování nebude zohledněna. Tento výběr je synchronizován s nastavením v dialogu 'Zatěžovací stavy a kombinace'.
Ve výchozím nastavení jsou všechny kombinace přiřazené k dimenzovací situaci aktivní pro dimenzování zohledněny. V tabulkovém sloupci 'Kombinace k dimenzování pro vyčíslení' můžete však stanovit i konkrétní kombinace dimenzovací situace: Klepněte na tlačítko
, které se objeví kliknutím do buňky, a pak v dialogovém okně vyberte relevantní kombinace.
Přiřazení dimenzovacích situací
Dimenzovací situace byly vytvořeny na základě normy, kterou jste zvolili pro zatřiďování zatěžovacích případů (viz kapitola Normy I v příručce RFEM). Může se stát, že typ dimenzovací situace je jiný než typ pro dimenzování. Obvykle se však typy automaticky přiřazují, takže použití kombinace zatížení se také pro dimenzování přiřadí typu 'Použití'. V tabulkovém sloupci 'Typ dimenzovací situace' můžete toto přiřazení zkontrolovat a případně opravit.
Ověřování vedená v add-onu se řídí podle typu dimenzovací situace. Pokud například žádná dimenzovací situace nemá typ pro použitelnost, pak se ani nevedou ověřování použitelnosti, ale jen ověřování únosnosti. Pro každou dimenzovací situaci se vedou jen ty ověření, která přísluší typu dimenzovací situace.
Můžete také aktivovat pro dimenzování více dimenzovacích situací stejného typu, například dvě dimenzovací situace pro ověřování únosnosti. Add-on pak provádí ověřování únosnosti pro vybrané kombinace obou dimenzovacích situací.
Použití jiného materiálu pro dimenzování

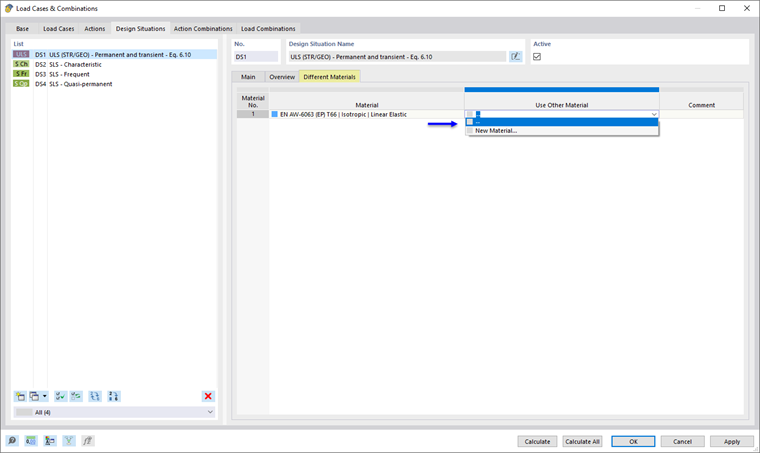

Možnost 'Různorodé materiály' v dialogovém okně Zatěžovací stavy a kombinace poskytuje možnost změnit materiály pro ověření dimenzovací situace. Pokud zaškrtnete kontrolní pole, můžete alternativy stanovit v nové záložce.
Můžete tak používat různé parametry materiálu pro statickou analýzu a pro dimenzování.
