As Situações de Dimensionamento no RFEM controlam quais regras de combinação são aplicadas na geração das combinações de carga e resultado para os estados-limite da norma. Combinações criadas manualmente também podem ser atribuídas a estados-limite específicos (veja o capítulo Situações de Dimensionamento do manual RFEM).

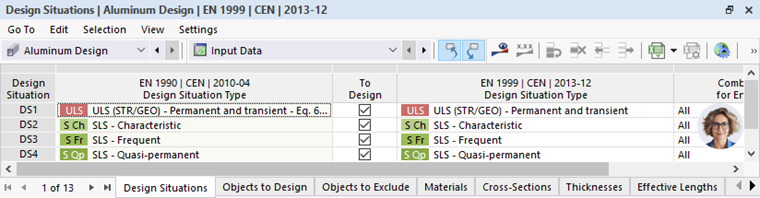

Na tabela 'Situações de Dimensionamento' para o dimensionamento de alumínio, estão listadas todas as situações de dimensionamento definidas no modelo. Aqui você pode decidir se e como uma determinada situação de dimensionamento será considerada na verificação de alumínio.
Selecionar Combinações de Dimensionamento para Verificação de Alumínio

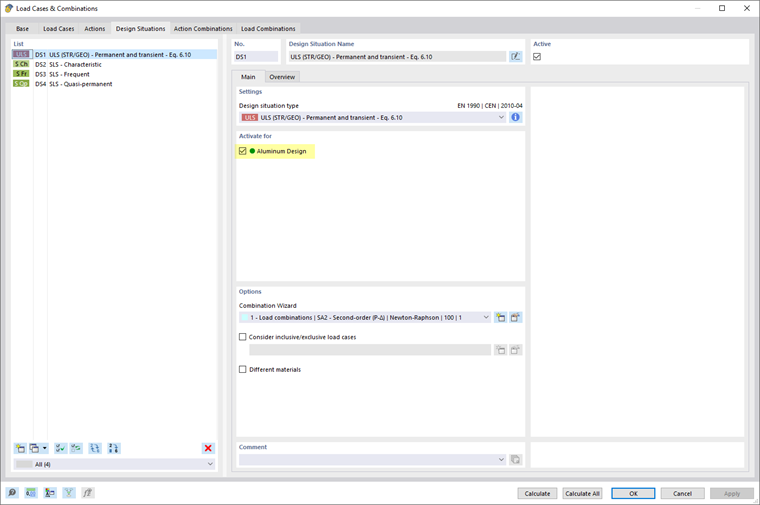

Por padrão, o campo de controle 'Para Dimensionar' está ativado. Isso significa que todas as situações de dimensionamento são analisadas na verificação de alumínio. Se uma situação de dimensionamento não deve ser considerada na verificação de alumínio, desative o campo de controle. Esta situação de dimensionamento não será considerada nas verificações. Esta seleção é sincronizada com as configurações no diálogo 'Casos de Carga e Combinações'.
@image026182#

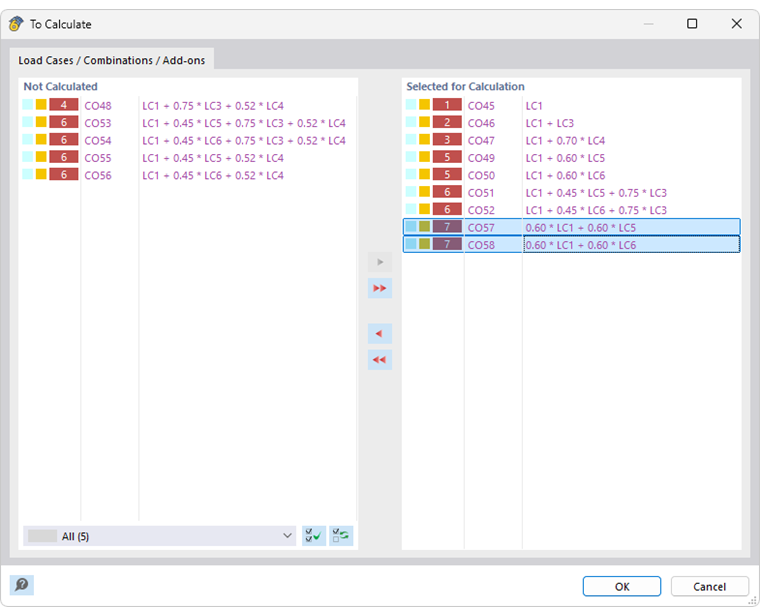

Por padrão, todas as combinações de uma situação de dimensionamento ativada para o dimensionamento são consideradas. No entanto, na coluna da tabela 'Combinações a dimensionar para o método de enumeração', você pode especificar combinações específicas da situação de dimensionamento: clique no botão
, disponível com um clique na célula, e selecione as combinações relevantes no diálogo.
@image059181#
Atribuir Situações de Dimensionamento
As situações de dimensionamento foram formadas de acordo com a norma que você especificou para a classificação do caso de carga (veja o capítulo Normas I do manual RFEM). É possível que o tipo de situação de dimensionamento seja diferente do tipo para o dimensionamento. No entanto, os tipos geralmente são atribuídos automaticamente, de modo que uma combinação de caso de carga de usabilidade também é atribuída como tipo 'Usabilidade' para o dimensionamento. Na coluna da tabela 'Tipo de Situação de Dimensionamento', você pode verificar e corrigir esta atribuição, se necessário.
As verificações incluídas no Add-On são orientadas pelo tipo de situação de dimensionamento. Por exemplo, se nenhuma situação de dimensionamento tiver um tipo de 'Usabilidade', nenhum cálculo de verificações de usabilidade será realizado, apenas verificações de resistência. Para cada situação de dimensionamento, apenas as verificações relacionadas ao tipo da situação de dimensionamento são realizadas.
Você também pode ativar várias situações de dimensionamento do mesmo tipo para o dimensionamento, por exemplo, duas situações de dimensionamento para verificações de resistência. O Add-On então realiza as verificações de resistência para as combinações selecionadas de ambas as situações de dimensionamento.
Usar Outro Material para Dimensionamento

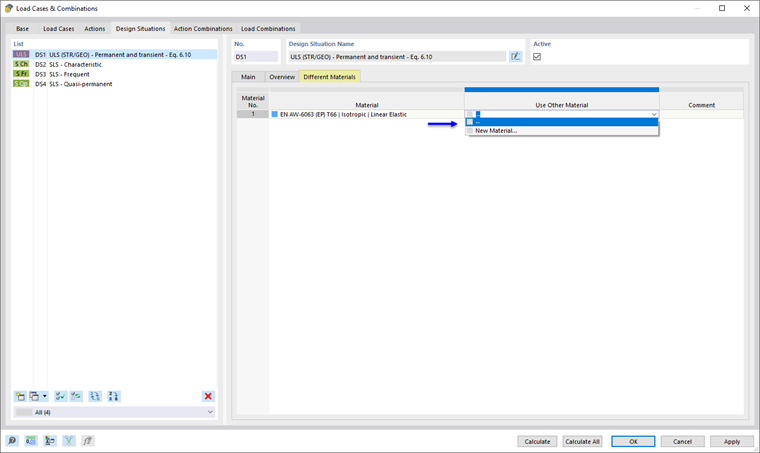

A opção 'Materiais Diferentes' no diálogo Casos de Carga e Combinações oferece a possibilidade de alterar os materiais para as verificações de uma situação de dimensionamento. Ao marcar a caixa de seleção, você pode definir as alternativas em uma nova aba.
Dessa forma, você pode usar diferentes parâmetros de material para a análise estática e para o dimensionamento.
