Les situations de projet dans RFEM permettent de déterminer les règles de combinaison appliquées lors de la génération des combinaisons de charges et de résultats pour les états limites de la norme. Des combinaisons créées manuellement peuvent également être associées à certains états limites (voir le chapitre situations de projet du manuel RFEM).

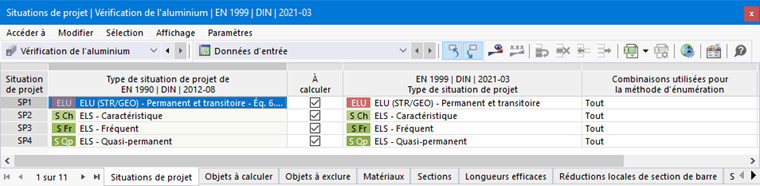

Le tableau « Situations de projet » pour la vérification de l’aluminium répertorie toutes les situations de projet définies dans le modèle sont listées. Ce tableau vous permet de décider si et comment une situation de projet spécifique doit être prise en compte pour les vérifications de l’aluminium.
Sélection des combinaisons de calcul pour la vérification de l’aluminium
La case « À calculer » est cochée par défaut. Ainsi, toutes les situations de projet sont examinées lors de la vérification de l’aluminium. Si vous ne souhaitez pas effectuer de vérification de l’aluminium pour une situation de projet, décochez la case. Cette situation de projet ne sera alors pas prise en compte lors des vérifications. Cette sélection est synchronisée avec les paramètres de la boite de dialogue « Cas de charges et combinaisons ».

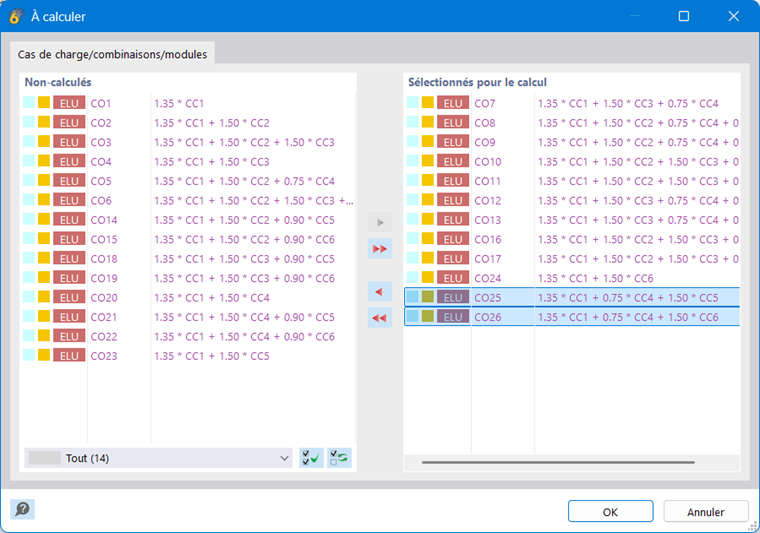

Par défaut, toutes les combinaisons d'une situation de projet activée pour la vérification sont prises en compte. Cependant, la colonne « Combinaisons à calculer pour la méthode d'’énumération » vous permet également de définir certaines combinaisons de la situation de projet : cliquez sur
(disponible en cliquant dans la cellule), et sélectionnez ensuite les combinaisons pertinentes dans la boite de dialogue.
Assigner les situations de projet

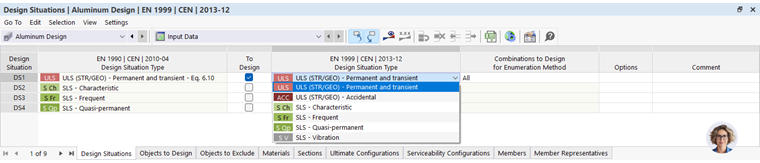

Les situations de projet ont été créées selon la norme spécifiée pour la classification des cas de charge (voir le chapitre Normes I du manuel RFEM). Il est possible que le type de la situation de projet soit différent du type pour la vérification. En général, les types sont cependant assignés automatiquement, de sorte qu’une combinaison pour l’ELS d'une combinaison de cas de charge est également assignée au type « ELS » pour la vérification. Dans la colonne « Type de situation de projet », vous pouvez vérifier et éventuellement corriger cette attribution.
Les vérifications réalisées dans le module complémentaire sont basées sur le type de la situation de projet. Par exemple, si aucune situation de projet n’a un type pour l’ELS, alors aucune vérification à l’ELS n’est effectuée, mais uniquement des vérifications à l’ELU. Pour chaque situation de projet, seules les vérifications appartenant au type de la situation de projet sont effectuées.
Vous pouvez également activer plusieurs situations de projet du même type pour la vérification, comme deux situations de projet pour les vérifications de capacité portante. Le module complémentaire effectue alors les vérifications à l’ELU pour les combinaisons sélectionnées des deux situations de projet.
Utiliser un autre matériau pour le calcul
L’option « Matériaux différents » dans la boite de dialogue Cas de charges et combinaisons permet de modifier les matériaux pour les vérifications d’une situation de projet. Cocher la case vous permet de définir les alternatives dans un nouvel onglet.
Vous pouvez ainsi utiliser des paramètres de matériaux différents pour l’analyse statique et pour la vérification.
