Sytuacje obliczeniowe w RFEM kontrolują, które reguły kombinacji są stosowane przy tworzeniu kombinacji obciążeń i wyników dla stanów granicznych normy. Również ręcznie stworzone kombinacje mogą być przypisane do określonych stanów granicznych (zobacz rozdział sytuacje obliczeniowe podręcznika RFEM).

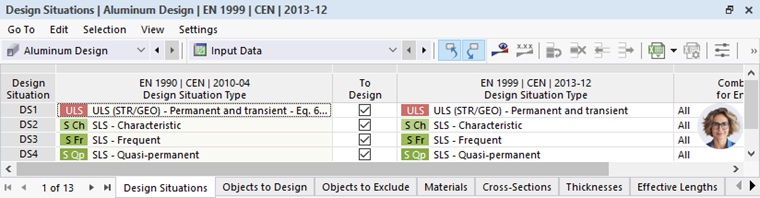

W tabeli 'Sytuacje obliczeniowe' dla obliczeń aluminiowych są wymienione wszystkie sytuacje obliczeniowe, które są zdefiniowane w modelu. Tutaj można zdecydować, czy i jak dana sytuacja obliczeniowa ma być uwzględniona w obliczeniach aluminiowych.
Wybieranie kombinacji obliczeniowych dla obliczeń aluminiowych
Pole kontrolne 'Do obliczenia' jest domyślnie aktywowane. Oznacza to, że wszystkie sytuacje obliczeniowe będą analizowane w obliczeniach aluminiowych. Jeśli dla danej sytuacji obliczeniowej nie mają być prowadzone obliczenia aluminiowe, należy wyłączyć pole kontrolne. Ta sytuacja obliczeniowa nie zostanie uwzględniona w analizach. Ten wybór jest synchronizowany z ustawieniami w oknie dialogowym 'Przypadki obciążeń i kombinacje'.

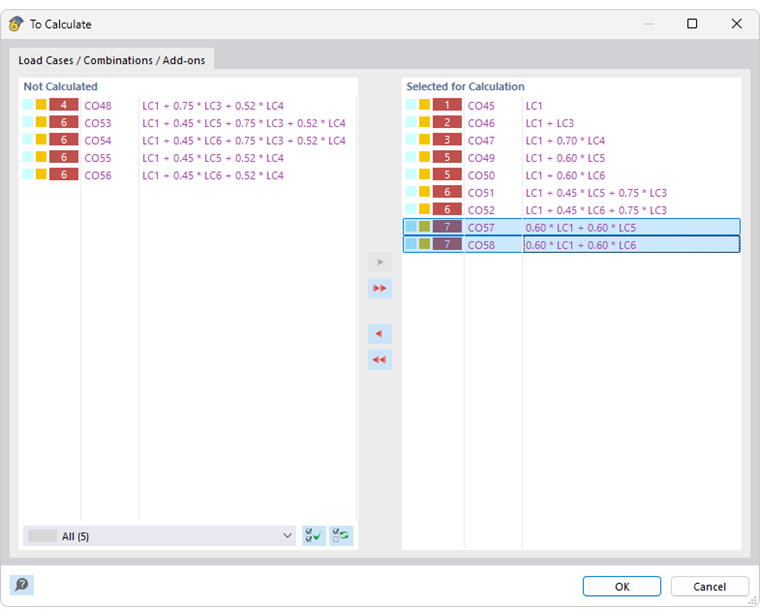

Domyślnie wszystkie kombinacje przypisane do aktywowanej sytuacji obliczeniowej są brane pod uwagę w obliczeniach. W kolumnie tabeli 'Kombinacje do obliczenia wg metody enumeracji' można jednak ustawić konkretne kombinacje sytuacji obliczeniowej: Kliknij przycisk
, który jest dostępny po kliknięciu w komórkę, a następnie wybierz odpowiednie kombinacje w oknie dialogowym.
Przypisywanie sytuacji obliczeniowych
Sytuacje obliczeniowe zostały utworzone na podstawie normy, którą podałeś dla klasyfikacji przypadków obciążeń (zobacz rozdział Normy I podręcznika RFEM). Możliwe jest, że typ sytuacji obliczeniowej różni się od typu dla obliczeń. Zazwyczaj jednak typy są przypisywane automatycznie, tak że kombinacja przypadków obciążeń użytkowalności jest również przypisywana do typu 'użytkowalność' w obliczeniach. W kolumnie tabeli 'Typ sytuacji obliczeniowej' możesz sprawdzić to przypisanie i w razie potrzeby je poprawić.
Analizy prowadzone w dodatku są zależne od typu sytuacji obliczeniowej. Na przykład, jeżeli żadna sytuacja obliczeniowa nie jest przypisana do typu użytkowalności, nie są prowadzone żadne analizy użytkowalności, a jedynie analizy nośności. Dla każdej sytuacji obliczeniowej prowadzone są jedynie analizy odpowiednie dla jej typu.
Można także aktywować wiele sytuacji obliczeniowych tego samego typu do obliczeń, na przykład dwie sytuacje obliczeniowe dla analiz nośności. Dodatek przeprowadzi wtedy analizy nośności dla wybranych kombinacji obu sytuacji obliczeniowych.
Użycie innego materiału do obliczeń

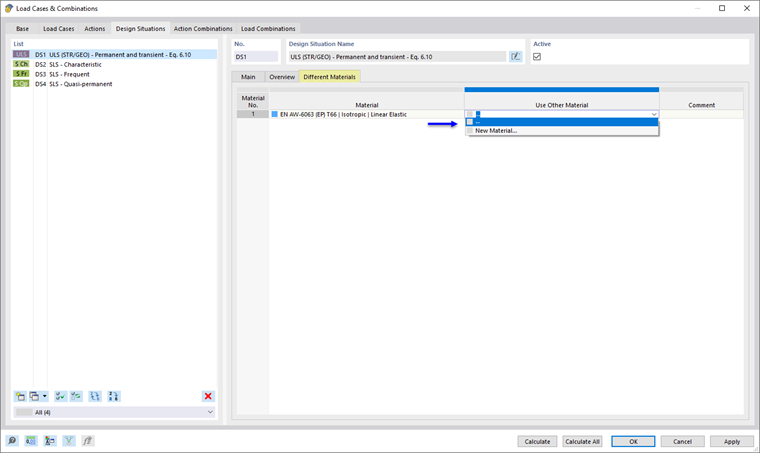

Opcja 'Różne materiały' w oknie dialogowym Przypadki obciążeń i kombinacje oferuje możliwość zmiany materiałów dla analiz określonej sytuacji obliczeniowej. Gdy zaznaczysz pole kontrolne, możesz ustawić alternatywy w nowej karcie.
Dzięki temu możesz używać różnych parametrów materiałowych do analizy statycznej i do obliczeń.
