Na tabela Seções Transversais da categoria 'Dimensionamento de Alumínio', estão listadas todas as seções transversais que você criou no modelo.
Seções Transversais Permitidas
O dimensionamento de alumínio é possível para muitos tipos de seções transversais. A cor do texto das seções transversais informa sobre o uso e a admissibilidade da seção transversal. As cores significam:
- preto = Barras/ conjuntos de barras com esta seção transversal selecionada para dimensionamento no Add-On ativo
- vermelho = Seção transversal inadequada para dimensionamento no Add-On ativo
- cinza = Barras/ conjuntos de barras com esta seção transversal não selecionada para dimensionamento no Add-On ativo
- azul = Seção transversal não utilizada em todo o modelo
Além disso, podem ser dimensionadas seções transversais de paredes finas do programa de valores das seções RSECTION (ver seção Seções Transversais RSECTION). As categorias das seções individuais são indicadas na coluna da tabela 'Tipo de Seção'.
Objetos com uma seção transversal inválida não são considerados no dimensionamento – mesmo se a opção 'A ser dimensionado' estiver ativada para essa seção. Eles são automaticamente identificados como 'Inválido / desativado' na tabela Objetos a ser dimensionados.
Remover Seção Transversal do Dimensionamento
Para uma seção transversal válida, você pode excluir todos os objetos atribuídos à seção do dimensionamento, desativando o campo de seleção 'A ser dimensionado'. Com isso, esses objetos são classificados como 'Inválido / desativado' na tabela Objetos a ser dimensionados e não são avaliados no dimensionamento.
Ajustar Seção Transversal
Se necessário, você pode ajustar as propriedades de uma seção no diálogo de edição. Para isso, dê um duplo clique na linha da seção ou clique no botão
na barra de ferramentas da tabela.

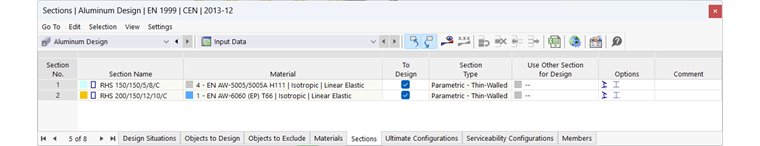

Na coluna da tabela 'Opções', são exibidos ícones para várias configurações existentes ou valores modificados (ver imagem Tabela de entrada para seções transversais). Eles proporcionam uma rápida visão geral das seções transversais utilizadas. O ícone
é, por exemplo, associado a todas as seções transversais calculadas segundo a teoria de paredes finas.
Notas sobre a Determinação de Tensões
As verificações baseadas em tensões de uma seção são baseadas na teoria de cálculo escolhida para a seção. Se a opção 'Cálculo de paredes finas' estiver ativada para a seção, tanto os valores das seções quanto as tensões utilizadas para o dimensionamento são determinados segundo a teoria de paredes finas ("TWA"). Se esta opção não estiver ativada, os valores das seções e as tensões são determinados com base em uma solução FEM.

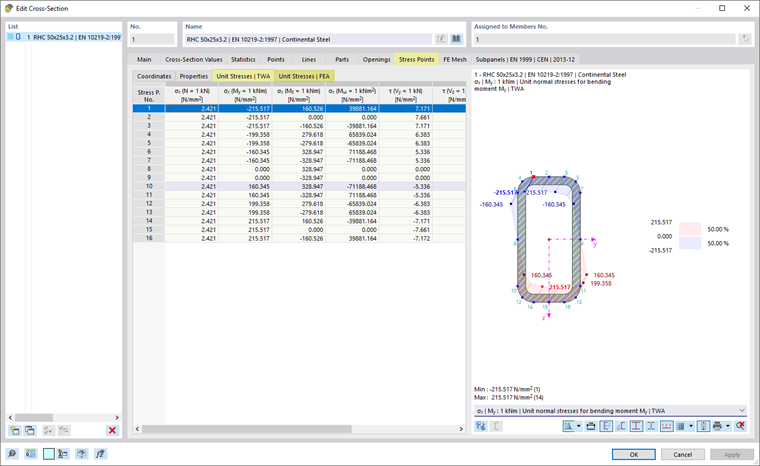

As tensões de unidade para a determinação específica de tensões fornecem uma boa base para compreender os valores de tensão utilizados em uma verificação. Você pode verificá-las no diálogo de edição da seção transversal.
Seções Transversais RSECTION
As possibilidades para o dimensionamento de seções do programa RSECTION dependem da modelagem da seção: Se a seção tiver elementos, campos simples (partes b/t) são gerados automaticamente, permitindo o cálculo da seção eficaz. No entanto, se a seção for definida por partes sem elementos, não podem ser gerados campos simples. Assim, uma classificação automática da seção não é possível. Além disso, a espessura das partes individuais da seção não pode ser determinada, resultando no dimensionamento com os valores de material da primeira área de espessura.
Usar outra Seção Transversal para o Dimensionamento

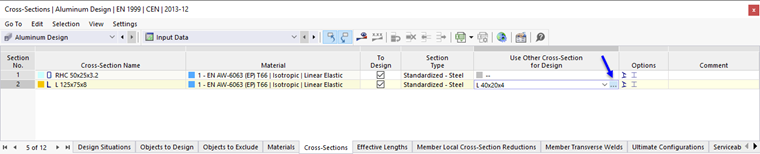

Você pode usar uma seção diferente para o dimensionamento do que aquela para o cálculo no RFEM: Para isso, clique na linha correspondente da coluna da tabela 'Usar outra seção transversal para o dimensionamento'. Com o botão
, você pode então importar uma seção da biblioteca.
Se uma seção diferente for especificada na coluna, outras opções estarão disponíveis no menu de contexto. Você pode então transferir a nova seção para o RFEM, para que ela também seja utilizada na análise estática. Também é possível reimportar a seção original de volta para a tabela.
Otimizar Seção Transversal
O Add-On de Dimensionamento de Alumínio oferece a possibilidade de otimizar seções padrão. Nesta otimização simplificada, o programa procura a seção transversal mais pequena dentro da mesma série de seções, que satisfaça todas as verificações com um critério de verificação menor que a utilização máxima permitida definida no diálogo Configurações Globais.

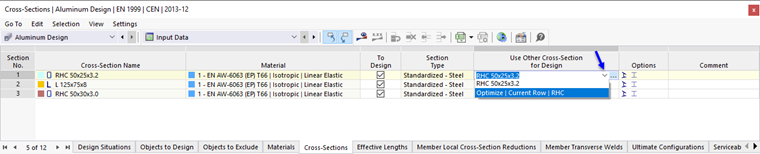

Para otimizar uma seção, clique na linha correspondente da coluna da tabela 'Usar outra seção transversal para o dimensionamento'. Na lista, escolha a opção Otimizar.

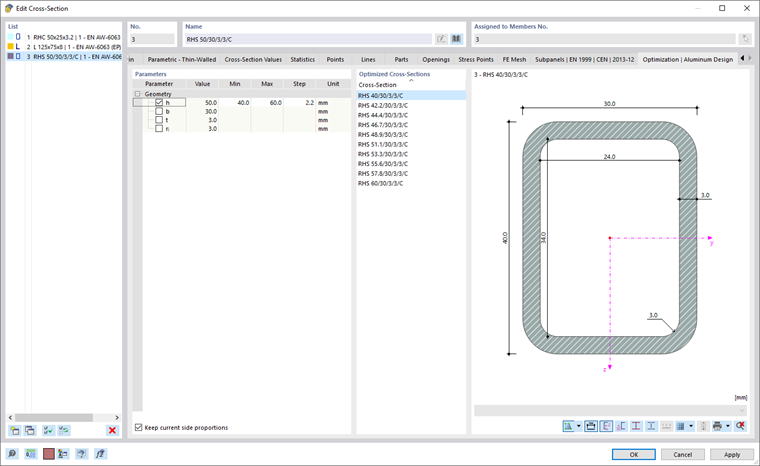

Para um perfil paramétrico, o diálogo de edição da seção é aberto. Na aba 'Otimização | Dimensionamento de Alumínio', você pode definir os parâmetros para a otimização.
Marque na coluna 'Geometria' o(s) parâmetro(s) que deve(m) ser alterado(s). Nas colunas 'Min' e 'Max', você pode então inserir os limites inferior e superior do parâmetro. O 'Passo' controla o intervalo em que as dimensões do parâmetro variam durante o processo de otimização. Se você deseja 'manter as proporções', marque a caixa de seleção correspondente e forneça os parâmetros para a otimização das dimensões externas.

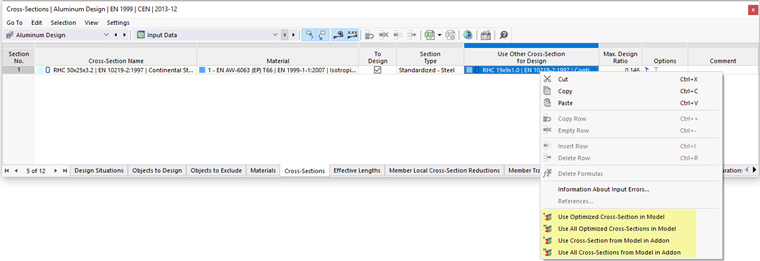

As mesmas condições aplicadas ao uso de uma seção transversal diferente são válidas para a otimização da seção transversal (ver acima). As verificações são realizadas para todas as variantes da seção com as forças internas da análise estática. Depois, a variante ideal é exibida na coluna da tabela. Os efeitos da seção alterada nas rigidezes e nas forças internas no modelo RFEM não são considerados. Portanto, use as opções do menu de contexto para transferir as seções otimizadas para o modelo RFEM (ver imagem Menu de contexto com opções para exportar ou importar).
Uma otimização estrutural abrangente é possível com o Add-On Otimização & Estimativa de Custos / Emissões de CO2.
