V tabulce Průřezy kategorie „Dimenzování hliníku“ jsou uvedeny všechny průřezy, které jste v modelu vytvořili.
Přípustné průřezy
Dimenzování hliníku je možné pro mnoho typů průřezů. Barva písma průřezů informuje o použití a přípustnosti průřezu. Význam barev je následující:
- černá = pruty / sady prutů s tímto průřezem jsou vybrány k dimenzování v aktivním Add-Onu
- červená = průřez není vhodný k dimenzování v aktivním Add-Onu
- šedá = pruty / sady prutů s tímto průřezem nejsou vybrány k dimenzování v aktivním Add-Onu
- modrá = průřez není v celém modelu použit
Dále lze dimenzovat tenkostěnné průřezy programu pro průřezové charakteristiky RSECTION (viz kapitola Průřezy RSECTION). Kategorie jednotlivých průřezů jsou uvedeny ve sloupci tabulky „Typ průřezu“.
Objekty s neplatným průřezem nejsou při dimenzování zohledněny – ani v případě, že je pro tento průřez aktivována volba „K dimenzování“. V tabulce Objekty k dimenzování jsou automaticky uvedeny jako „Neplatný / deaktivovaný“.
Odebrat průřez z dimenzování
U platného průřezu můžete deaktivací zaškrtávacího pole „K dimenzování“ vyloučit z dimenzování všechny objekty, kterým je průřez přiřazen. Tyto objekty budou v tabulce Objekty k dimenzování klasifikovány jako „Neplatný / deaktivovaný“ a při dimenzování nebudou posuzovány.
Upravit průřez
V případě potřeby můžete vlastnosti průřezu upravit v editačním dialogu. Dvakrát klikněte na řádek průřezu nebo klikněte na tlačítko
v nástrojové liště tabulky.
Ve sloupci tabulky „Volby“ se zobrazují ikony pro různá existující nastavení nebo modifikované hodnoty (viz obrázek Zadávací tabulka pro průřezy). Umožňují rychlý přehled o použitých průřezech. Ikona
je například přiřazena všem průřezům, které jsou vypočteny podle teoriе tenkostěnných průřezů.
Poznámky k určení napětí
Posouzení průřezu na základě napětí se řídí výpočetní teorií zvolenou pro průřez. Je-li pro průřez aktivována možnost „Tenkostěnný výpočet“, pak se jak průřezové charakteristiky, tak i napětí používaná pro dimenzování určují podle teorie tenkostěnných průřezů („TWA“). Pokud tato možnost aktivována není, průřezové charakteristiky a napětí se stanovují na základě řešení FEM.

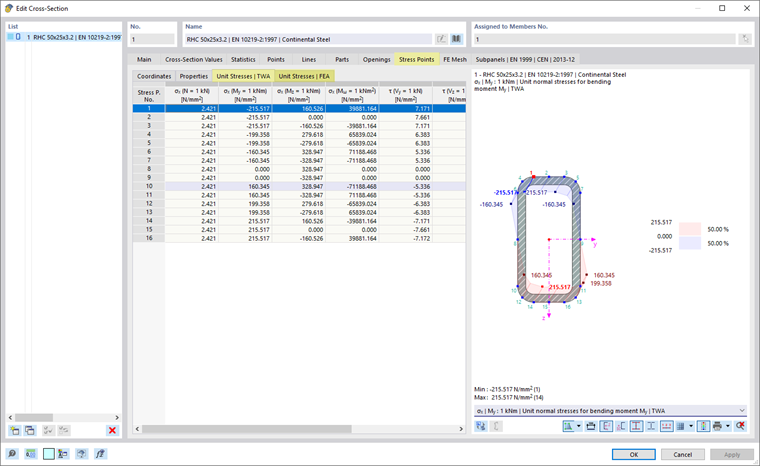

Jednotková napětí pro příslušné určení napětí poskytují dobrý základ pro pochopení hodnot napětí použitých v posouzení. Můžete je zkontrolovat v editačním dialogu průřezu.
Průřezy RSECTION
Možnosti dimenzování průřezů z programu RSECTION závisí na modelování průřezu: Pokud průřez obsahuje prvky, automaticky se vytvoří jednotlivá pole (části b/t), které umožňují výpočet účinného průřezu. Pokud je však průřez definován přes části bez prvků, nelze vytvořit žádná jednotlivá pole. Automatická klasifikace průřezu pak není možná. Kromě toho nelze určit tloušťku jednotlivých částí průřezu, takže dimenzování se provádí s materiálovými charakteristikami první oblasti tloušťky.
Použít pro dimenzování jiný průřez
Pro dimenzování můžete použít jiný průřez než pro výpočet v RFEM: Klikněte do příslušného řádku ve sloupci tabulky „Použít pro dimenzování jiný průřez“. Pomocí tlačítka
můžete poté importovat průřez z knihovny.
Je-li ve sloupci uložen jiný průřez, jsou v kontextové nabídce k dispozici další možnosti. Můžete tak nový průřez předat do RFEM, aby byl použit i při statické analýze. Stejně tak je možné původní průřez znovu importovat do tabulky.
Optimalizovat průřez
Add-On Dimenzování hliníku nabízí možnost optimalizace normalizovaných průřezů. Při této zjednodušené optimalizaci program vyhledá nejmenší možný průřez v rámci stejné řady průřezů, který splňuje všechny posudky s kritériem posouzení menším než maximální dovolené využití stanovené v dialogu Globální nastavení.

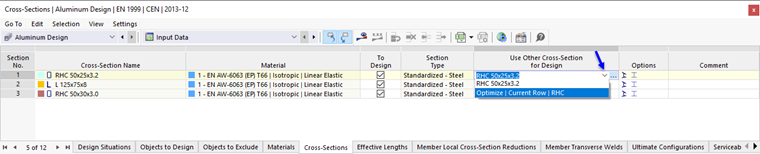

Chcete-li průřez optimalizovat, klikněte do příslušného řádku ve sloupci tabulky „Použít pro dimenzování jiný průřez“. V seznamu poté vyberte možnost Optimalizovat.

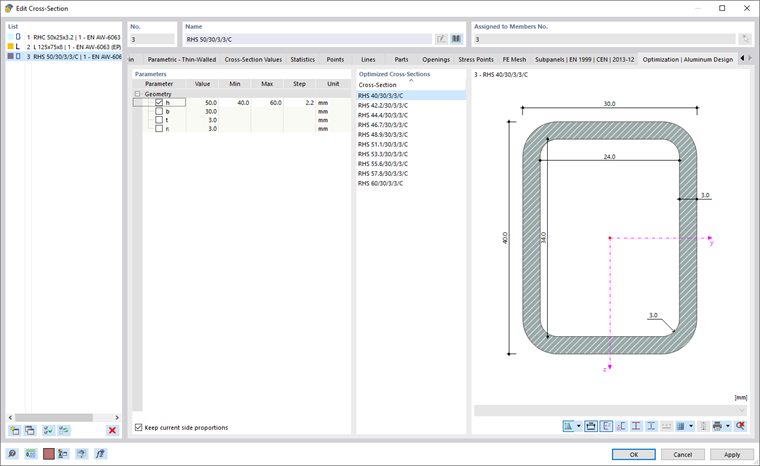

U parametrického profilu se zobrazí editační dialog průřezu. Na kartě „Optimalizace | Dimenzování hliníku“ můžete nastavit parametry optimalizace.
Ve sloupci „Geometrie“ zaškrtněte parametr nebo parametry, které se mají změnit. Ve sloupcích „Min“ a „Max“ můžete poté zadat dolní a horní mez parametru. „Krok“ určuje interval, ve kterém se rozměry parametru při procesu optimalizace mění. Má-li se „zachovat poměr stran“, zaškrtněte příslušné kontrolní pole a zadejte parametry pro optimalizaci vnějších rozměrů.

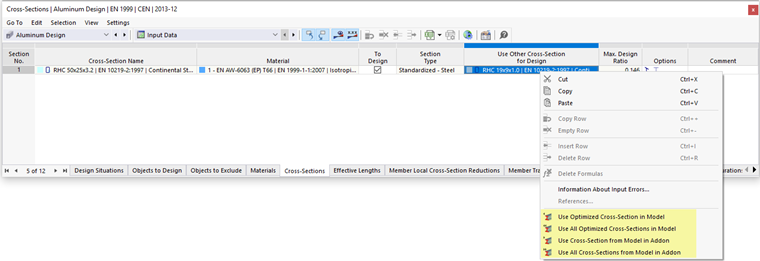

Pro optimalizaci průřezu platí stejné podmínky jako při použití jiného průřezu (viz výše). Posudky se provádějí pro všechny varianty průřezu s vnitřními silami ze statické analýzy. Poté se optimální varianta zobrazí ve sloupci tabulky. Vliv změněného průřezu na tuhosti a vnitřní síly v modelu RFEM se nezohledňuje. Využijte proto možnosti kontextové nabídky, abyste optimalizované průřezy přenesli do modelu RFEM (viz obrázek Kontextová nabídka s možnostmi pro export nebo import).
Komplexní optimalizace konstrukce je možná pomocí Add-Onu Optimalizace modelu.
