In der Tabelle Querschnitte der Kategorie 'Aluminiumbemessung' sind alle Querschnitte aufgelistet, die Sie im Modell angelegt haben.
Zulässige Querschnitte

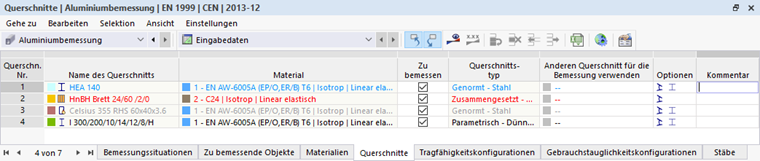

Die Aluminiumbemessung ist für viele Querschnittstypen möglich. Die Schriftfarbe der Querschnitte gibt Auskunft über die Verwendung und Zulässigkeit des Querschnitts. Die Farben bedeuten:
- schwarz = Stäbe/ Stabsätze mit diesem Querschnitt zur Bemessung im aktiven Add-On ausgewählt
- rot = Querschnitt nicht zur Bemessung im aktiven Add-On geeignet
- grau = Stäbe/ Stabsätze mit diesem Querschnitt nicht zur Bemessung im aktiven Add-On ausgewählt
- blau = Querschnitt im gesamten Modell nicht genutzt
Des Weiteren können dünnwandige Querschnitte des Querschnittswerte-Programms RSECTION bemessen werden (siehe Abschnitt RSECTION-Querschnitte). Die Kategorien der einzelnen Querschnitte werden in der Tabellenspalte 'Querschnittstyp' angegeben.
Objekte mit einem ungültigen Querschnitt werden bei der Bemessung nicht berücksichtigt – auch wenn für diesen Querschnitt die Option 'Zu bemessen' aktiviert ist. Sie werden in der Tabelle Zu bemessende Objekte automatisch als 'Nicht gültig / deaktiviert' ausgewiesen.
Querschnitt aus Bemessung entfernen
Bei einem gültigen Querschnitt können Sie mit dem Deaktivieren des Kontrollfeldes 'Zu bemessen' alle Objekte von der Bemessung ausschließen, denen der Querschnitt zugeordnet ist. Damit werden diese Objekte in der Tabelle Zu bemessende Objekte als 'Nicht gültig / deaktiviert' klassifiziert und bei der Bemessung nicht untersucht.
Querschnitt anpassen
Falls erforderlich, können Sie die Eigenschaften eines Querschnitts im Bearbeitungsdialog anpassen. Doppelklicken Sie hierzu in die Zeile des Querschnitts oder klicken auf die Schaltfläche
in der Tabellen-Symbolleiste.
In der Tabellenspalte 'Optionen' werden Icons für verschiedene vorhandene Einstellungen oder modifizierte Werte angezeigt (siehe Bild Eingabetabelle für Querschnitte). Sie ermöglichen einen schnellen Überblick über die verwendeten Querschnitte. Das Icon
beispielsweise ist allen Querschnitten zugeordnet, die nach dünnwandiger Theorie berechnet sind.
Hinweise zur Spannungsermittlung
Die spannungsbasierten Nachweise eines Querschnitts richten sich nach der für den Querschnitt gwählten Berechnungstheorie. Ist für den Querschnitt die 'Dünnwandige Berechnung' aktiviert, so werden sowohl die Querschnittswerte als auch die zur Bemessung verwendeten Spannungen nach dünnwandiger Theorie ("TWA") ermittelt. Wenn diese Option nicht aktiviert ist, werden die Querschnittswerte und Spannungen auf der Grundlage einer FEM-Lösung bestimmt.

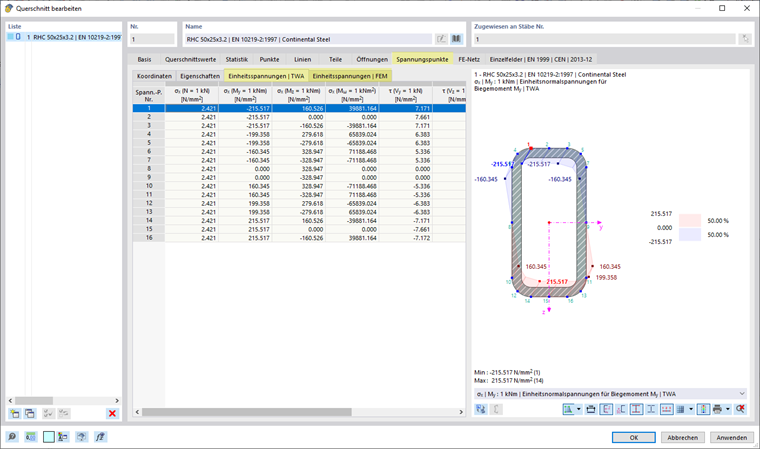

Die Einheitsspannungen für die jeweilige Spannungsermittlung bieten eine gute Grundlage, um die in einem Nachweis genutzten Spannungswerte nachzuvollziehen. Sie können diese im Bearbeitungsdialog des Querschnitts überprüfen.
RSECTION-Querschnitte
Die Möglichkeiten zur Bemessung von Querschnitten aus dem Programm RSECTION sind abhängig von der Modellierung des Querschnitts: Besitzt der Querschnitt Elemente, so werden automatisch Einzelfelder (b/t-Teile) erzeugt, die eine Berechnung des wirksamen Querschnitts ermöglichen. Wenn der Querschnitt jedoch über Teile ohne Elemente definiert ist, können keine Einzelfelder erzeugt werden. Eine automatische Querschnittsklassifizierung ist dann nicht möglich. Zudem kann die Dicke der einzelnen Querschnittsteile nicht ermittelt werden, sodass die Bemessung mit den Materialkennwerten des ersten Dickenbereichs erfolgt.
Anderen Querschnitt für die Bemessung verwenden

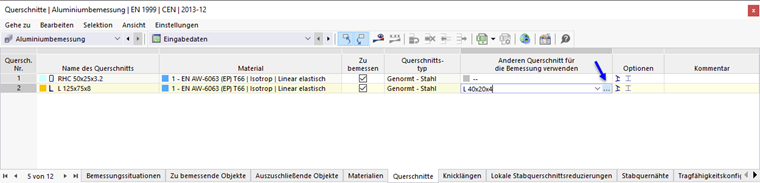

Sie können für die Bemessung einen anderen Querschnitt als für die RFEM-Berechnung verwenden: Klicken Sie hierzu in die entsprechende Zeile der Tabellenspalte 'Anderen Querschnitt für die Bemessung verwenden'. Über die Schaltfläche
können Sie dann einen Querschnitt aus der Bibliothek importieren.
Wenn in der Spalte ein anderer Querschnitt hinterlegt ist, stehen im Kontextmenü weitere Optionen zur Verfügung. Damit können Sie den neuen Querschnitt an RFEM übergeben, damit er auch bei der statischen Analyse verwendet wird. Ebenso ist es möglich, den ursprünglichen Querschnitt wieder in die Tabelle zu importieren.
Querschnitt optimieren
Das Add-On Aluminiumbemessung bietet die Möglichkeit, Standardquerschnitte optimieren zu lassen. Bei dieser vereinfachten Optimierung sucht das Programm den kleinstmöglichen Querschnitt innerhalb derselben Querschnittsreihe, der alle Nachweise mit einem Nachweiskriterium kleiner als die im Dialog Globale Einstellungen festgelegte maximal zulässige Ausnutzung erfüllt.

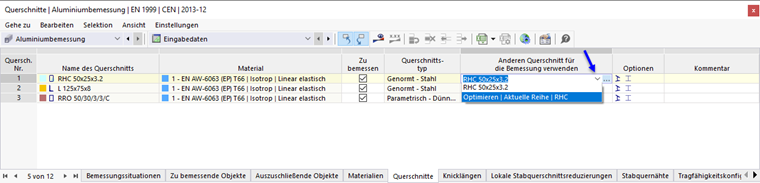

Um einen Querschnitt zu optimieren, klicken Sie in die entsprechende Zeile der Tabellenspalte 'Anderen Querschnitt für die Bemessung verwenden'. In der Liste wählen Sie dann die Option Optimieren.

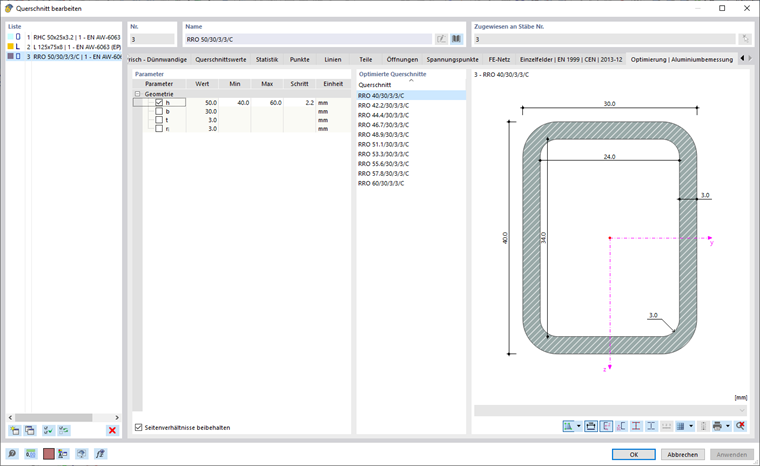

Bei einem parametrischen Profil erscheint der Bearbeitungsdialog des Querschnitts. Im Register 'Optimierung | Aluminiumbemessung' können Sie die Parameter für die Optimierung festlegen.
Haken Sie in der Spalte 'Geometrie' den (oder die) Parameter an, der geändert werden soll. In den Spalten 'Min' und 'Max' können Sie dann die Unter- und Obergrenzen des Parameters eintragen. Der 'Schritt' steuert das Intervall, in dem die Abmessungen des Parameters beim Optimierungsprozess variieren. Sollen die 'Seitenverhältnisse beibehalten' werden, haken Sie das entsprechende Kontrollfeld an und geben die Parameter für die Optimierung der Außenabmessungen an.

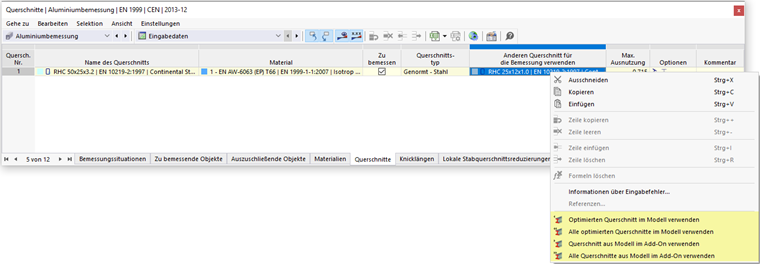

Für die Querschnittsoptimierung gelten die gleichen Bedingungen wie beim Verwenden eines anderen Querschnitts (siehe oben). Die Nachweise werden für alle Querschnittsvarianten mit den Schnittgrößen der statischen Analyse geführt. Danach wird die optimale Variante in der Tabellenspalte ausgegeben. Die Auswirkungen des geänderten Querschnitts auf die Steifigkeiten und Schnittgrößen im RFEM-Modell werden nicht berücksichtigt. Nutzen Sie daher die Möglichkeiten des Kontextmenüs, um die optimierten Querschnitte in das RFEM-Modell zu übertragen (siehe Bild Kontextmenü mit Optionen zum Exportieren oder Importieren).
Eine umfassende Strukturoptimierung ist mit dem Add-On Optimierung & Kosten / CO2-Emissionsabschätzung möglich.
