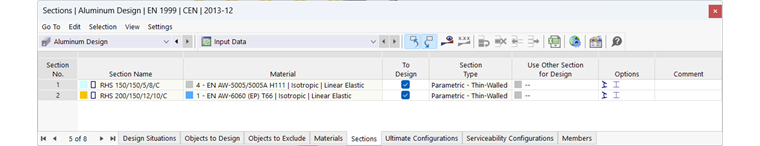

En la tabla Secciones de la categoría 'Dimensionamiento de aluminio' se enumeran todas las secciones que ha creado en el modelo.
Secciones permisibles
El dimensionado de aluminio es posible para muchos tipos de secciones. El color del texto de las secciones proporciona información sobre el uso y la permisibilidad de la sección. Los colores significan:
- negro = Barras/conjuntos de barras con esta sección seleccionada para el dimensionado en el complemento activo
- rojo = Sección no apta para dimensionado en el complemento activo
- gris = Barras/conjuntos de barras con esta sección no seleccionados para el dimensionado en el complemento activo
- azul = Sección no utilizada en todo el modelo
Además, se pueden dimensionar secciones delgadas del programa de valores de secciones RSECTION (ver sección Secciones RSECTION). Las categorías de las distintas secciones se indican en la columna de tabla 'Tipo de sección'.
Los objetos con una sección no válida no se consideran en el dimensionado, incluso si para esta sección está activada la opción 'Dimensionar'. Se clasifican automáticamente como 'No válido/desactivado' en la tabla Objetos a dimensionar.
Eliminar sección del dimensionado
En una sección válida, puede excluir de la dimensión todos los objetos a los que se les ha asignado la sección desactivando la casilla de verificación 'Dimensionar'. Estos objetos se clasifican como 'No válido/desactivado' en la tabla Objetos a dimensionar y no se examinan durante el dimensionado.
Ajustar sección
Si es necesario, puede ajustar las propiedades de una sección en el diálogo de edición. Para ello, haga doble clic en la fila de la sección o haga clic en el botón
en la barra de herramientas de la tabla.
En la columna 'Opciones' de la tabla se muestran iconos para varias configuraciones existentes o valores modificados (ver imagen Tabla de entrada para secciones). Estos proporcionan una visión general rápida de las secciones utilizadas. Por ejemplo, el icono
está asignado a todas las secciones que se han calculado según la teoría de paredes delgadas.
Notas sobre la determinación de tensión
Las verificaciones basadas en tensión de una sección dependen de la teoría de cálculo elegida para la sección. Si para la sección está activada la 'Cálculo de paredes delgadas', tanto los valores de la sección como las tensiones utilizadas para el dimensionado se determinan según la teoría de paredes delgadas ("TWA"). Si esta opción no está activada, los valores de la sección y las tensiones se determinan sobre la base de una solución FEM.

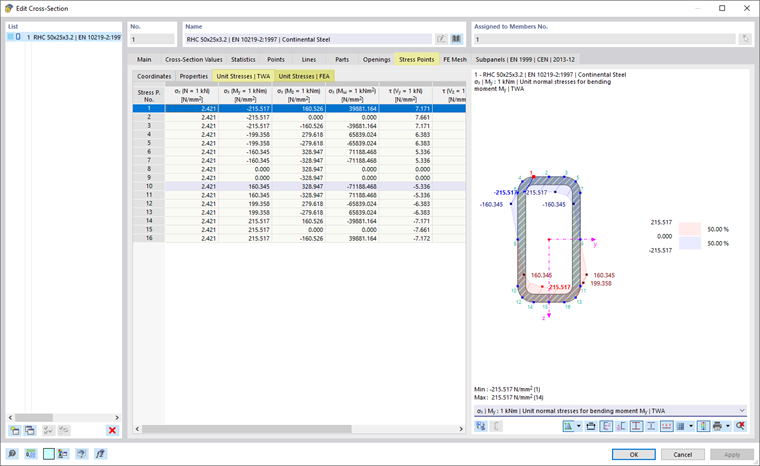

Las tensiones unitarias para la determinación de tensiones respectiva ofrecen una buena base para comprender los valores de tensión utilizados en una verificación. Puede revisarlos en el diálogo de edición de la sección.
Secciones RSECTION
Las posibilidades para el dimensionado de secciones del programa RSECTION dependen de la modelación de la sección: Si la sección tiene elementos, se generan automáticamente campos individuales (partes b/t) que permiten calcular la sección efectiva. Sin embargo, si la sección se define con partes sin elementos, no se pueden generar campos individuales. En este caso, no es posible una clasificación automática de la sección. Además, no se puede determinar el espesor de las partes individuales de la sección, por lo que el dimensionado se lleva a cabo con las propiedades del material del primer rango de espesor.
Usar otra sección para el dimensionado

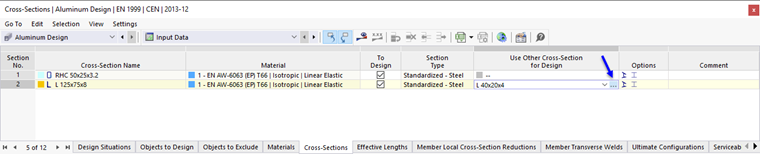

Puede usar una sección diferente para el dimensionado que para el cálculo en RFEM: Haga clic en la fila correspondiente de la columna de la tabla 'Usar otra sección para el dimensionado'. A través del botón
puede luego importar una sección desde la biblioteca.

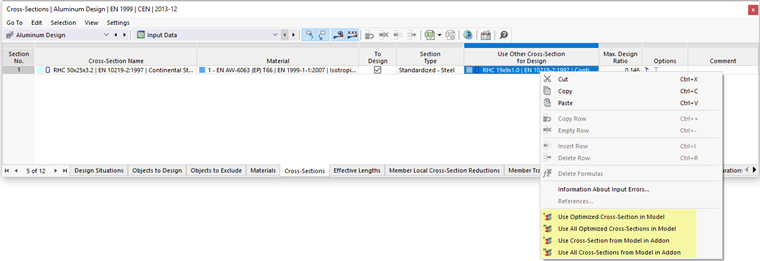

Si hay asignada otra sección en la columna, en el menú contextual están disponibles más opciones. Con ellos, puede trasladar la nueva sección a RFEM para que también se use en el análisis estructural. Asimismo, es posible volver a importar la sección original en la tabla.
Optimizar sección
El complemento Dimensionado de aluminio ofrece la posibilidad de optimizar las secciones estándar. En esta optimización simplificada, el programa busca la sección más pequeña posible dentro de la misma serie de secciones que cumple con todas las verificaciones con un criterio menor que la utilización máxima permisible establecida en el diálogo Ajustes globales.

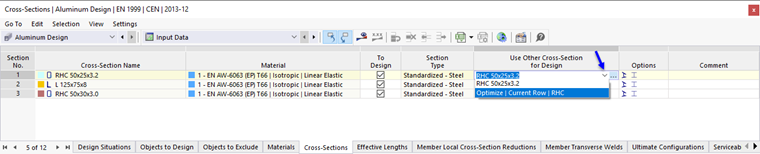

Para optimizar una sección, haga clic en la fila correspondiente de la columna de la tabla 'Usar otra sección para el dimensionado'. En la lista, seleccione la opción Optimizar.

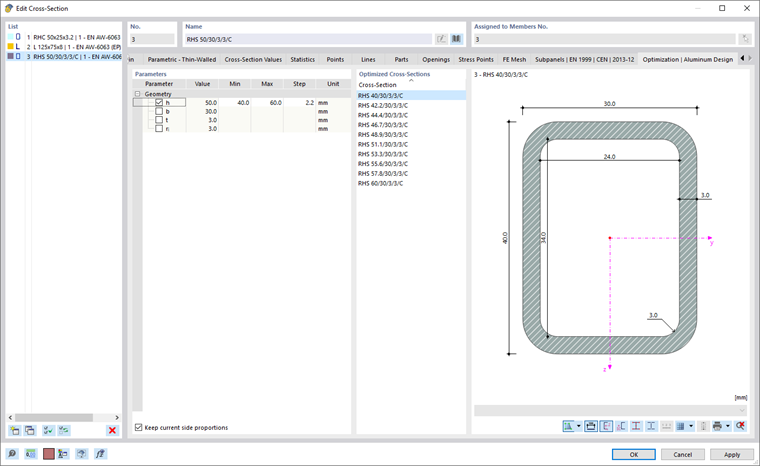

Para un perfil paramétrico, aparece el cuadro de diálogo de edición de la sección. En la pestaña 'Optimización | Dimensionado de aluminio' puede establecer los parámetros para la optimización.
Marque en la columna 'Geometría' el (o los) parámetros que desea cambiar. En las columnas 'Min' y 'Max' puede ingresar los límites inferior y superior del parámetro. El 'Paso' controla el intervalo en el que varían las dimensiones del parámetro durante el proceso de optimización. Si se deben 'Mantener las relaciones de aspecto', marque la casilla correspondiente y proporcione los parámetros para la optimización de las dimensiones exteriores.
Las mismas condiciones se aplican para la optimización de la sección que para el uso de otra sección (ver más arriba). Las verificaciones se conducen para todas las variantes de sección con las dimensiones de corte del análisis estructural. Después, la variante óptima se muestra en la columna de la tabla. Los efectos de la sección cambiada en las rigideces y dimensiones de corte en el modelo RFEM no se consideran. Por lo tanto, utilice las opciones del menú contextual para transferir las secciones optimizadas al modelo RFEM (ver imagen Menú contextual con opciones para exportar o importar).
- banner.text@Se recomienda, luego de una primera optimización, recalcular las dimensiones de corte con las nuevas secciones optimizadas y luego volver a optimizar los perfiles.
- /e#
Una optimización total de la estructura es posible con el complemento Optimización y Evaluación de Costos/Emisión de CO2.
