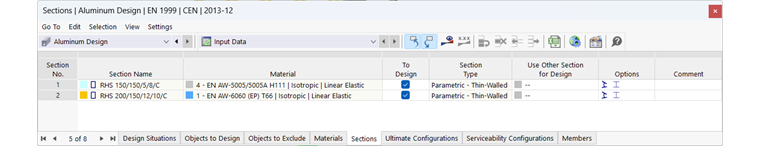

Dans le tableau Sections de la catégorie « Dimensionnement de l’aluminium », toutes les sections que vous avez créées dans le modèle sont répertoriées.
Sections admissibles
Le dimensionnement de l’aluminium est possible pour de nombreux types de sections. La couleur de la police des sections indique l’utilisation et l’admissibilité de la section. Les couleurs signifient :
- noir = barres/ensembles de barres avec cette section sélectionnés pour le dimensionnement dans l’add-on actif
- rouge = section non adaptée au dimensionnement dans l’add-on actif
- gris = barres/ensembles de barres avec cette section non sélectionnés pour le dimensionnement dans l’add-on actif
- bleu = section non utilisée dans l’ensemble du modèle
Par ailleurs, les sections à parois minces du programme de calcul des caractéristiques de section RSECTION peuvent être dimensionnées (voir le chapitre Sections RSECTION). Les catégories des différentes sections sont indiquées dans la colonne de tableau « Type de section ».
Les objets avec une section non valide ne sont pas pris en compte dans le dimensionnement – même si l’option « À dimensionner » est activée pour cette section. Ils sont automatiquement affichés dans le tableau Objets à dimensionner comme « Non valide / désactivé ».
Retirer la section du dimensionnement
Pour une section valide, vous pouvez exclure tous les objets du dimensionnement en désactivant la case à cocher « À dimensionner » et en les associant à cette section. Ces objets sont alors classés dans le tableau Objets à dimensionner comme « Non valide / désactivé » et ne sont pas vérifiés lors du dimensionnement.
Adapter la section
Si nécessaire, vous pouvez adapter les propriétés d’une section dans la boîte de dialogue d’édition. Pour cela, double-cliquez sur la ligne de la section ou cliquez sur le bouton
dans la barre d’outils du tableau.
Dans la colonne de tableau « Options », des icônes s’affichent pour différents paramètres existants ou valeurs modifiées (voir l’image Tableau de saisie des sections). Elles permettent d’obtenir rapidement un aperçu des sections utilisées. L’icône
par exemple est attribuée à toutes les sections calculées selon la théorie des parois minces.
Remarques sur la détermination des contraintes
Les vérifications basées sur les contraintes d’une section dépendent de la théorie de calcul choisie pour la section. Si le « calcul de parois minces » est activé pour la section, les caractéristiques de section ainsi que les contraintes utilisées pour le dimensionnement sont déterminées selon la théorie des parois minces (« TWA »). Si cette option n’est pas activée, les caractéristiques de section et les contraintes sont déterminées sur la base d’une solution FEM.

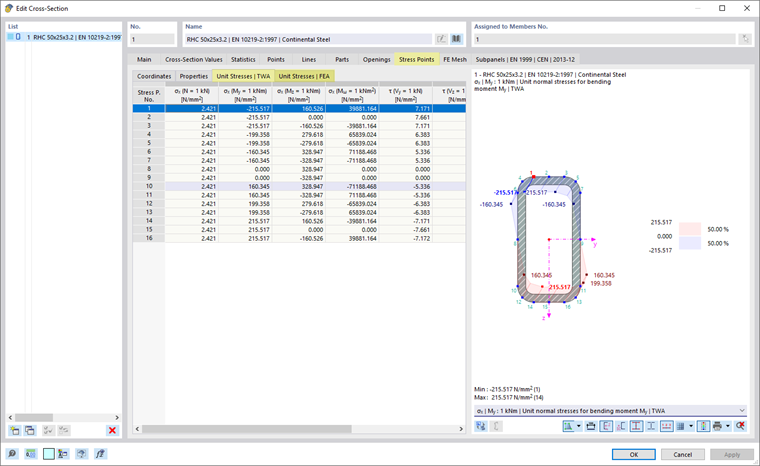

Les contraintes unitaires pour la détermination de contrainte respective constituent une bonne base pour comprendre les valeurs de contraintes utilisées dans une vérification. Vous pouvez les contrôler dans la boîte de dialogue d’édition de la section.
Sections RSECTION
Les possibilités de dimensionnement des sections issues du programme RSECTION dépendent de la modélisation de la section : si la section comporte des éléments, des sous-surfaces individuelles (parties b/t) sont automatiquement générées, ce qui permet un calcul de la section efficace. En revanche, si la section est définie par des parties sans éléments, aucune sous-surface ne peut être générée. Une classification automatique de la section n’est alors pas possible. De plus, l’épaisseur des différentes parties de section ne peut pas être déterminée, de sorte que le dimensionnement s’effectue avec les caractéristiques de matériau de la première plage d’épaisseur.
Utiliser une autre section pour le dimensionnement

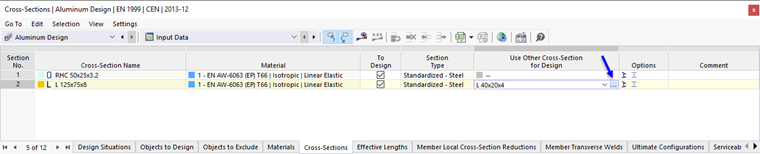

Vous pouvez utiliser pour le dimensionnement une autre section que pour le calcul RFEM : pour cela, cliquez dans la ligne correspondante de la colonne de tableau « Utiliser une autre section pour le dimensionnement ». À l’aide du bouton
, vous pouvez ensuite importer une section depuis la bibliothèque.
Si une autre section est déposée dans la colonne, d’autres options sont disponibles dans le menu contextuel. Elles vous permettent de transmettre la nouvelle section à RFEM afin qu’elle soit également utilisée dans l’analyse statique. Il est également possible de réimporter la section d’origine dans le tableau.
Optimiser la section
L’add-on Dimensionnement de l’aluminium offre la possibilité d’optimiser des sections standard. Dans cette optimisation simplifiée, le programme recherche la plus petite section possible au sein de la même série de sections, qui satisfait toutes les vérifications avec un critère de vérification inférieur à l’exploitation maximale autorisée définie dans la boîte de dialogue Paramètres globaux.

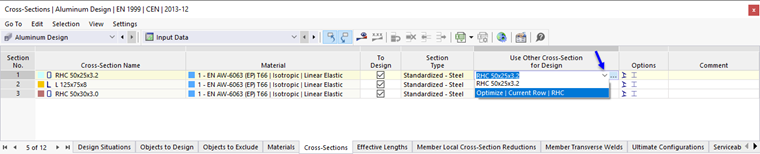

Pour optimiser une section, cliquez dans la ligne correspondante de la colonne de tableau « Utiliser une autre section pour le dimensionnement ». Dans la liste, sélectionnez ensuite l’option Optimiser.

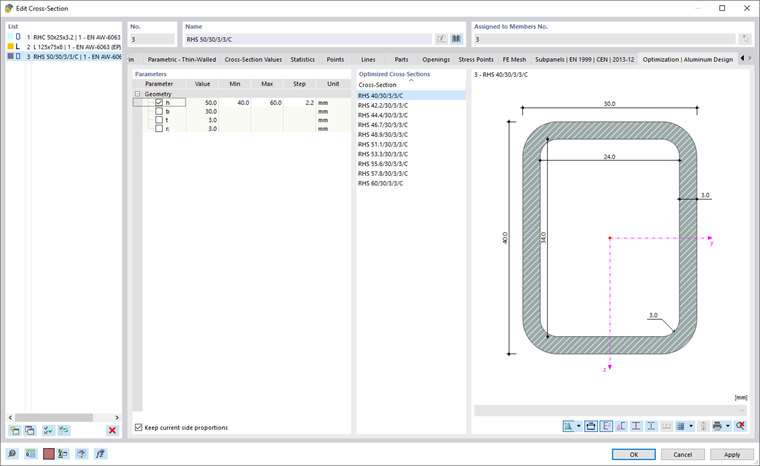

Pour un profil paramétrique, la boîte de dialogue d’édition de la section s’affiche. Dans l’onglet « Optimisation | Dimensionnement de l’aluminium », vous pouvez définir les paramètres d’optimisation.
Cochez dans la colonne « Géométrie » le ou les paramètres à modifier. Dans les colonnes « Min » et « Max », vous pouvez ensuite saisir les limites inférieure et supérieure du paramètre. Le « Pas » contrôle l’intervalle selon lequel les dimensions du paramètre varient pendant le processus d’optimisation. Si vous souhaitez conserver les rapports d’aspect, cochez la case correspondante et définissez les paramètres d’optimisation des dimensions extérieures.
Pour l’optimisation de la section, les mêmes conditions s’appliquent que lors de l’utilisation d’une autre section (voir ci-dessus). Les vérifications sont effectuées pour toutes les variantes de section avec les efforts internes de l’analyse statique. La variante optimale est ensuite affichée dans la colonne de tableau. Les effets de la modification de la section sur les rigidités et les efforts internes dans le modèle RFEM ne sont pas pris en compte. Utilisez donc les options du menu contextuel pour transférer les sections optimisées dans le modèle RFEM (voir l’image Menu contextuel avec options pour l’exportation ou l’importation).
Une optimisation globale de la structure est possible avec l’add-on Optimisation du modèle.
