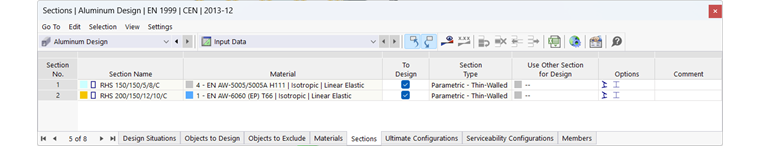

Nella tabella Sezioni della categoria 'Progetto in alluminio' sono elencate tutte le sezioni che avete creato nel modello.
Sezioni consentite
Il progetto in alluminio è possibile per molti tipi di sezioni. Il colore del carattere delle sezioni indica l'utilizzo e l'idoneità della sezione. I colori significano:
- nero = aste/serie di aste con questa sezione selezionate per il progetto nell'Add-On attivo
- rosso = sezione non adatta al progetto nell'Add-On attivo
- grigio = aste/serie di aste con questa sezione non selezionate per il progetto nell'Add-On attivo
- blu = sezione non utilizzata nell'intero modello
Inoltre, possono essere progettate sezioni a parete sottile del programma dei valori delle sezioni RSECTION (vedere la sezione Sezioni RSECTION). Le categorie delle singole sezioni sono indicate nella colonna della tabella 'Tipo di sezione'.
Gli oggetti con una sezione non valida non vengono presi in considerazione nel progetto, anche se per questa sezione è attivata l'opzione 'Da progettare'. Essi vengono automaticamente classificati nella tabella Oggetti da progettare come 'Non valido / disattivato'.
Rimuovere la sezione dal progetto
Per una sezione valida, disattivando la casella di controllo 'Da progettare' potete escludere dal progetto tutti gli oggetti ai quali è assegnata la sezione. In questo modo, tali oggetti vengono classificati nella tabella Oggetti da progettare come 'Non valido / disattivato' e non vengono verificati nel progetto.
Adattare la sezione
Se necessario, potete modificare le proprietà di una sezione nella finestra di dialogo di modifica. A tale scopo, fate doppio clic sulla riga della sezione oppure cliccate sul pulsante
nella barra degli strumenti della tabella.
Nella colonna della tabella 'Opzioni' vengono visualizzate icone per diverse impostazioni esistenti o valori modificati (vedere figura Tabella di input per le sezioni). Queste consentono una rapida panoramica delle sezioni utilizzate. L'icona
ad esempio è assegnata a tutte le sezioni calcolate secondo la teoria a parete sottile.
Note sulla determinazione delle tensioni
Le verifiche basate sulle tensioni di una sezione dipendono dalla teoria di calcolo scelta per la sezione. Se per la sezione è attivato il 'Calcolo a parete sottile', sia i valori della sezione sia le tensioni utilizzate per il progetto vengono determinati secondo la teoria a parete sottile ("TWA"). Se questa opzione non è attivata, i valori della sezione e le tensioni vengono determinati sulla base di una soluzione FEM.

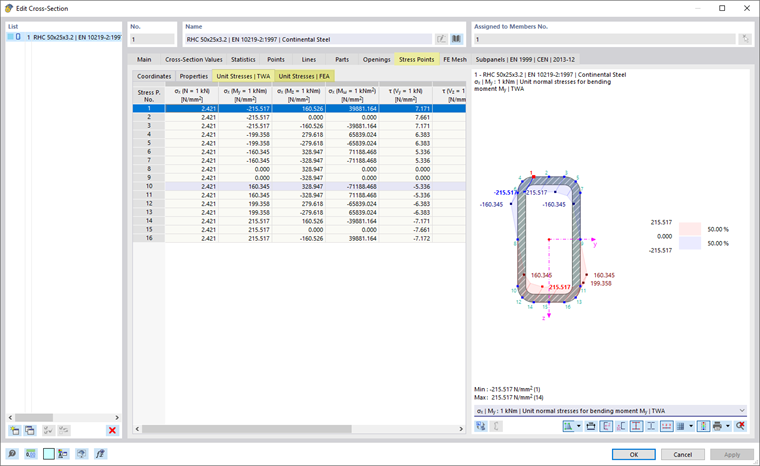

Le tensioni unitarie per la rispettiva determinazione delle tensioni forniscono una buona base per comprendere i valori di tensione utilizzati in una verifica. Potete controllarli nella finestra di dialogo di modifica della sezione.
Sezioni RSECTION
Le possibilità di progettare sezioni del programma RSECTION dipendono dalla modellazione della sezione: se la sezione possiede elementi, vengono generati automaticamente singoli campi (parti b/t) che consentono il calcolo della sezione efficace. Se invece la sezione è definita tramite parti senza elementi, non è possibile generare campi singoli. In tal caso non è possibile una classificazione automatica della sezione. Inoltre, non è possibile determinare lo spessore delle singole parti della sezione, per cui il progetto viene eseguito con le caratteristiche del materiale del primo intervallo di spessore.
Utilizzare un'altra sezione per il progetto

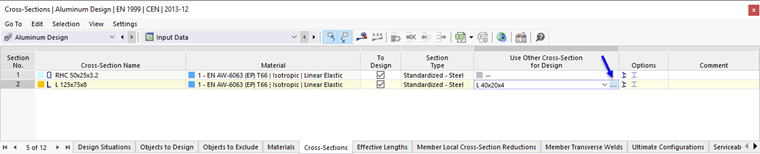

Potete utilizzare per il progetto una sezione diversa da quella usata per il calcolo RFEM: a tale scopo, fate clic sulla relativa riga della colonna della tabella 'Utilizzare un'altra sezione per il progetto'. Tramite il pulsante
potete quindi importare una sezione dalla libreria.

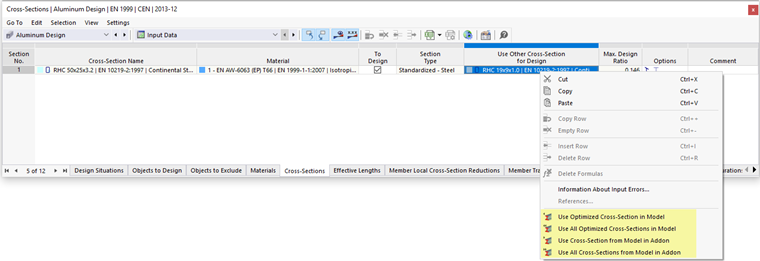

Se nella colonna è memorizzata un'altra sezione, nel menu di scelta rapida sono disponibili ulteriori opzioni. Queste consentono di trasferire la nuova sezione a RFEM, in modo che venga utilizzata anche nell'analisi statica. Allo stesso modo è possibile importare nuovamente nella tabella la sezione originale.
Ottimizzare la sezione
L'Add-On Progetto in alluminio offre la possibilità di ottimizzare le sezioni standard. In questa ottimizzazione semplificata, il programma cerca la sezione più piccola possibile all'interno della stessa serie di sezioni che soddisfa tutte le verifiche con un criterio di verifica inferiore alla massima utilizzazione consentita definita nella finestra di dialogo Impostazioni globali.

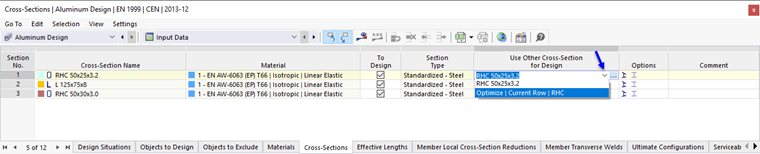

Per ottimizzare una sezione, fate clic sulla relativa riga della colonna della tabella 'Utilizzare un'altra sezione per il progetto'. Nell'elenco selezionate quindi l'opzione Ottimizza.

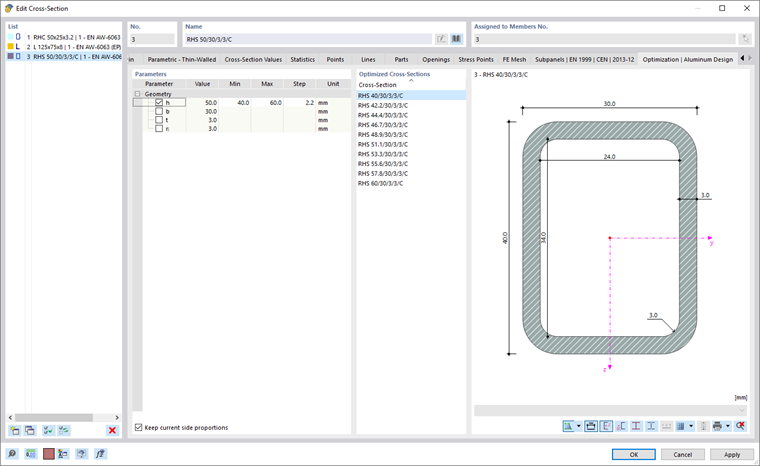

Per un profilo parametrico viene visualizzata la finestra di dialogo di modifica della sezione. Nella scheda 'Ottimizzazione | Progetto in alluminio' potete definire i parametri per l'ottimizzazione.
Nella colonna 'Geometria' selezionate il parametro o i parametri da modificare. Nelle colonne 'Min' e 'Max' potete quindi inserire i limiti inferiore e superiore del parametro. Il 'Passo' controlla l'intervallo in cui le dimensioni del parametro variano durante il processo di ottimizzazione. Se si desidera mantenere i rapporti tra i lati, selezionate la relativa casella di controllo e inserite i parametri per l'ottimizzazione delle dimensioni esterne.
Per l'ottimizzazione della sezione valgono le stesse condizioni dell'utilizzo di un'altra sezione (vedere sopra). Le verifiche vengono eseguite per tutte le varianti di sezione con le sollecitazioni dell'analisi statica. Successivamente, la variante ottimale viene visualizzata nella colonna della tabella. Gli effetti della modifica della sezione sulle rigidezze e sulle sollecitazioni nel modello RFEM non vengono presi in considerazione. Utilizzate quindi le possibilità del menu di scelta rapida per trasferire le sezioni ottimizzate nel modello RFEM (vedere figura Menu di scelta rapida con opzioni per esportare o importare).
Una completa ottimizzazione della struttura è possibile con l'Add-On Ottimizzazione del modello.
