Fatiar

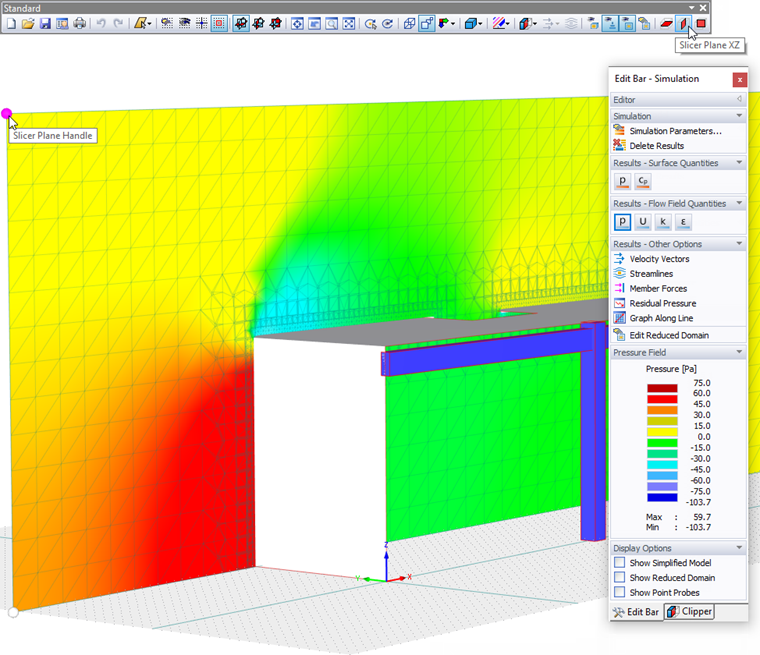

Todos os resultados de campo escalar, como Campo de pressão e , Campo de velocidade bem como os vetores de velocidade são apresentados num plano "Slicer". Representa uma secção plana através do fluxo de ar dentro do túnel de vento.

Por defeito, o plano slicer está localizado no centro do túnel de vento e alinhado paralelamente com um dos planos globais (XY, XZ, YZ). Pode alterar o plano através do clique no botão correspondente Ícones do plano de recorte na barra de ferramentas.

Para deslocar o plano de corte para uma posição diferente, utilize um dos quatro pontos apresentados nos cantos do plano de corte (alça do plano de corte, ver a Figura acima). Quando puxa o plano ao longo de uma linha de túnel de vento, os resultados para o novo plano slicer são atualizados dinamicamente.

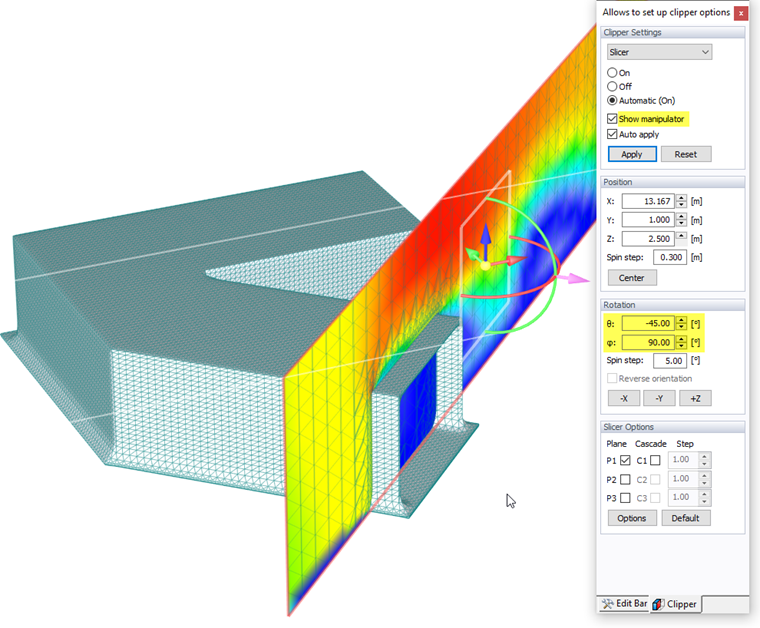

Se necessitar de um plano inclinado para avaliar os resultados, selecione o separador "Clipper" do painel. Defina manualmente a "Rotação" sobre o eixo relevante na secção correspondente do painel ou selecione a opção "Mostrar manipulador" na secção "Configuração do Clipper" para ajustar o plano graficamente.

Utilize os arcos apresentados no centro do slicer para rodar o plano sobre o seu eixo longitudinal ou transversal. O ângulo correspondente é atualizado no painel.

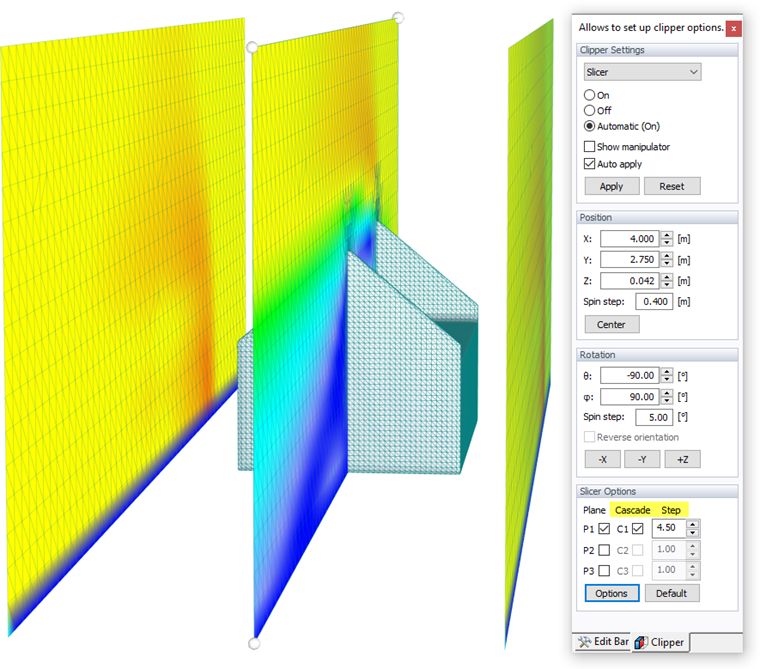

Ative a opção "Cascata" na secção "Opções de corte" do painel para criar um grupo de planos paralelos ("cortes") no túnel de vento. Pode definir a distância entre cada um clicando no Botão de opções . Em alternativa, utilize as "Opções de slicer" no menu "Opções" para abrir a caixa de diálogo correspondente.

Na secção "Slicer Cascade", pode definir a distância unitária entre cada plano paralelo através de um valor "Absoluto" ou um parâmetro "Relativo" (as distâncias efetivas são controladas no separador "Clipper" utilizando os fatores "Passos").

A secção "Opções" controla o número máximo de planos paralelos. É uma configuração global que se aplica a todos os projectos.
